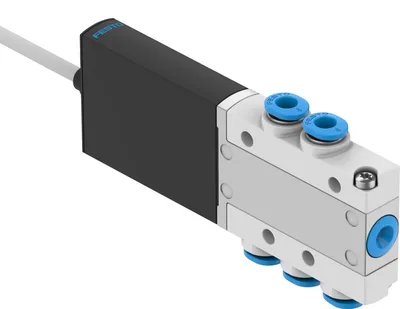

Festo MHE2-MS1H-5/2-QS-4-K
Selenoid valf. Doğrudan kumandalı oturmalı valf. Hızlı anahtarlamalı valf: 2 ms'ye kadar anahtarlama süreleri. Doğrudan montaj, tekli alt taban, manifold montajı. 2 ... 10 valf için manifold blok
Valf fonksiyonu5/2 yollu, tek bobinli
Kumanda tipiElektrikli
Yapı genişliği10
Pnömatik çalışma portuQS-4
Çalışma gerilimi24 V DC
Çalışma basıncı-0.09, 0.8
Ürün Hakkında
Selenoid valf. Doğrudan kumandalı oturmalı valf. Hızlı anahtarlamalı valf: 2 ms'ye kadar anahtarlama süreleri. Doğrudan montaj, tekli alt taban, manifold montajı. 2 ... 10 valf için manifold blok
Festo MHE2-MS1H-5/2-QS-4-K
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Valf fonksiyonu5/2 yollu, tek bobinli
Kumanda tipiElektrikli
Yapı genişliği10
Standart nominal debi (DIN 1343'e göre standartlaştırılmış)90
Pnömatik çalışma portuQS-4
Çalışma gerilimi24 V DC
Çalışma basıncı-0.09, 0.8
Çalışma basıncı-0.9, 8
Çalışma basıncı-13.05, 116
TasarımBasınç tahliye oturmalı valfi
Sıfırlama tipiMekanik yay
Koruma sınıfıIP55
OnayRCM, c UL us - Recognised (Oil)
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
Nominal boyut2
Grid ölçüsü14
Izgara ölçüsü notuValfler arasındaki minimum mesafe 4 mm'dir
Egzoz havası fonksiyonuKısılabilir
Sızdırmazlık prensibiYumuşak
Montaj konumuHerhangi
Manuel kumandaKilitlemesiz
Pilotlama tipiDoğrudan
Akış yönüGeri döndürülemez
Sembol00991129
BindirmeNegatif örtme
Ters kutup korumasıBipolar
Ek fonksiyonlarKıvılcım söndürme, Tutma akımı azaltma, Koruma devresi
Maks. anahtarlama frekansı300
Kapanma süresi1.7
Açma anahtarlama süresi1.9
Kapanma anahtarlama süresi toleransı+10%/-30%
Açma anahtarlama süresi toleransı+10%/-30%
1 Hz'den itibaren anahtarlama süresi sapması0.2
Çalışma oranı100%
Karakteristik bobin verileri24 V DC: düşük akım fazı 1.625 W, yüksek akım fazı 6.5 W
İzin verilen gerilim dalgalanmaları+/-10%
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 2 ile taşıma uygulama testi
Ortam ve akışkan sıcaklığı kısıtlamalarıAnahtarlama frekansına bağlı olarak (bkz. grafik)
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı CRC2 - Orta korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B1/B2-L
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 6
Ortam sıcaklığı (akışkan)-5, 60
Ortam sıcaklığı-5, 60
Ürün ağırlığı70
Elektrik bağlantısıKablo
Kablo uzunluğu2.5
Montaj tipiGeçme delikli
Pnömatik bağlantı, port 1QS-4
Pnömatik bağlantı, port 2QS-4
Pnömatik bağlantı, port 3QS-4
Pnömatik bağlantı, port 4QS-4
Pnömatik bağlantı, port 5QS-4
Malzemelere ilişkin notRoHS uyumlu
Sızdırmazlık malzemesiHNBR, NBR
Gövde malzemesiZamak döküm, kaplamalı
Kablo kılıfı malzemesiPUR
Vida malzemesiGalvanizli çelik
Aksesuarlar 73
Festo MHE2-MS1H-5/2-QS-4-K motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| PUN-H-4X0,75-NT | Plastic tubing · Tubes | |
| MHE2-BG-L | Mounting bracket · Mounting accessories | |
| PUN-H-4X0,75-BL | Plastic tubing · Tubes | |
| PUN-H-4X0,75-SW | Plastic tubing · Tubes | |
| PUN-H-4X0,75-TBL | Plastic tubing · Tubes | |
| UC-QS-4H | Silencer · Silencer | |
| PAN-V0-4X0,75-BL | Plastic tubing · Tubing | |
| PUN-4X0,75-SI | Plastic tubing · Tubing | |
| PAN-4X0,75-SI | Plastic tubing · Tubing | |
| PUN-4X0,75-BL | Plastic tubing · Tubing | |
| PUN-4X0,75-SW | Plastic tubing · Tubing | |
| PUN-4X0,75-RT | Plastic tubing · Tubing | |
| PUN-4X0,75-GE | Plastic tubing · Tubing | |
| PUN-4X0,75-GN | Plastic tubing · Tubing | |
| PUN-CM-4-SW | Plastic tubing · Tubing | |
| PLN-4X0,75-NT | Plastic tubing · Tubing | |
| PLN-4X0,75-SW | Plastic tubing · Tubing | |
| PFAN-4X0,75-NT | Plastic tubing · Tubing | |
| PUN-4X0,75-SI-500 | Plastic tubing · Tubing | |
| PUN-4X0,75-BL-500 | Plastic tubing · Tubing | |
| PAN-R-4X0,75-SI | Heavy-duty tubing · Tubing | |
| PEN-4X0,75-SW | Plastic tubing · Tubing | |
| PEN-4X0,75-NT | Plastic tubing · Tubing | |
| PAN-4X0,75-NT | Plastic tubing · Tubing | |
| PEN-4X0,75-SW-500 | Plastic tubing · Tubing | |
| PEN-4X0,75-BL-500 | Plastic tubing · Tubing | |
| PEN-4X0,75-SI-500 | Plastic tubing · Tubing | |
| PEN-4X0,75-BL | Plastic tubing · Tubing | |
| PEN-4X0,75-SI | Plastic tubing · Tubing | |
| PEN-4X0,75-GN | Plastic tubing · Tubing | |
| PEN-4X0,75-RT | Plastic tubing · Tubing | |
| PEN-4X0,75-GE | Plastic tubing · Tubing | |
| PAN-4X0,75-SI-500 | Plastic tubing · Tubing | |
| PAN-4X0,75-BL-500 | Plastic tubing · Tubing | |
| PAN-4X0,75-SW-500 | Plastic tubing · Tubing | |
| PAN-4X0,75-BL | Plastic tubing · Tubing | |
| PAN-4X0,75-SW | Plastic tubing · Tubing | |
| PAN-4X0,75-GN | Plastic tubing · Tubing | |
| PAN-4X0,75-RT | Plastic tubing · Tubing | |
| PAN-4X0,75-GE | Plastic tubing · Tubing | |
| PUN-4X0,75-SW-500 | Plastic tubing · Tubing | |
| PLN-4X0,75-BL | Plastic tubing · Tubing | |
| PLN-4X0,75-SI | Plastic tubing · Tubing | |
| PLN-4X0,75-RT | Plastic tubing · Tubing | |
| PUN-H-4X0,75-SW-500 | Plastic tubing · Tubing | |
| PUN-H-4X0,75-BL-500 | Plastic tubing · Tubing | |
| PUN-H-4X0,75-NT-500 | Plastic tubing · Tubing | |
| PUN-H-4X0,75-SI-500 | Plastic tubing · Tubing | |
| PUN-H-4X0,75-SI | Plastic tubing · Tubing | |
| PUN-H-4X0,75-RT | Plastic tubing · Tubing | |
| PUN-H-4X0,75-GN | Plastic tubing · Tubing | |
| PUN-H-4X0,75-GE | Plastic tubing · Tubing | |
| PUN-V0-4X1-SW-C | Plastic tubing · Tubing | |
| PUN-V0-4X1-BL-C | Plastic tubing · Tubing | |
| PAN-MF-4X0,75-SW | Plastic tubing · Tubing | |
| PAN-MF-4X0,75-SW-500 | Plastic tubing · Tubing | |
| PUN-H-4X0,75-TBL-500 | Plastic tubing · Tubing | |
| PUN-H-4X0,75-TSW | Plastic tubing · Tubing | |
| PUN-H-4X0,75-TSW-500 | Plastic tubing · Tubing | |
| PUN-H-4X0,75-TRT | Plastic tubing · Tubing | |
| PUN-H-4X0,75-TRT-500 | Plastic tubing · Tubing | |
| PUN-H-4X0,75-TGN | Plastic tubing · Tubing | |
| PUN-H-4X0,75-TGN-500 | Plastic tubing · Tubing | |
| PUN-H-4X0,75-TGE | Plastic tubing · Tubing | |
| PUN-H-4X0,75-TGE-500 | Plastic tubing · Tubing | |
| PTFEN-4X0,5-NT-100 | Plastic tubing · Tubing | |
| PUN-H-F-4X0,75-NT | Plastic tubing · Tubing | |
| PUN-H-F-4X0,75-RT | Plastic tubing · Tubing | |
| PUN-H-F-4X0,75-BL | Plastic tubing · Tubing | |
| PUN-H-F-4X0,75-TBL | Plastic tubing · Tubing | |
| PUN-H-F-4X0,75-GN | Plastic tubing · Tubing | |
| PUN-H-F-4X0,75-GE | Plastic tubing · Tubing | |
| PUN-H-F-4X0,75-SW | Plastic tubing · Tubing |
