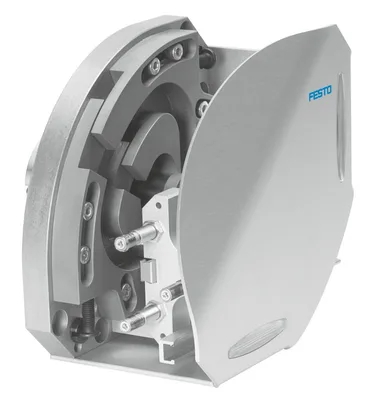

FESTO HSW-12-AP-SD-AW
Taşıma modülü. Son derece dar alanlarda küçük parçaların otomatik olarak yeniden konumlandırılması, beslenmesi ve alınması için fonksiyon modülü. Kılavuzlu döner ve doğrusal hareket. Yüksek hassasiyet ve rijitlik. HSW-AP: pnömatik, DSM döner modüllü; HSW-AS: tahriksiz, tahrik milli. Hızlı ve kompakt. Düşük maliyetli ve genel kullanım için ideal
Çalışma stroku15, 25
Boyut12
Bekleme konumunda maks. Z stroku15
Z stroku80, 100
Montaj konumuHerhangi
Konum algılamaYaklaşım sensörü ile
Ürün Hakkında
Taşıma modülü. Son derece dar alanlarda küçük parçaların otomatik olarak yeniden konumlandırılması, beslenmesi ve alınması için fonksiyon modülü. Kılavuzlu döner ve doğrusal hareket. Yüksek hassasiyet ve rijitlik. HSW-AP: pnömatik, DSM döner modüllü; HSW-AS: tahriksiz, tahrik milli. Hızlı ve kompakt. Düşük maliyetli ve genel kullanım için ideal
FESTO HSW-12-AP-SD-AW
- Orijinal ve sertifikalı FESTO ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku15, 25
Boyut12
90° salınım açısında maks. doğrusal strok142/142 mm
Bekleme konumunda maks. Z stroku15
Z stroku80, 100
SönümlemeHer iki uçta amortisör, Yumuşak karakteristik eğri
Montaj konumuHerhangi
TasarımLineer kılavuz artı bilyalı rulman, Çeyrek tur aktüatör, Zorunlu pilot kumandalı hareket sırası
Konum algılamaYaklaşım sensörü ile
Çalışma basıncı4, 8
Min. çevrim süresi0.8
Uç pozisyonlarda tekrarlama hassasiyeti+/-0.02 µm
Çalışma ortamıISO 8573-1:2010 [7:-:-]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
LABS (PWIS) uygunluğuVDMA24364-B2-L
Ortam sıcaklığı0, 60
Maks. moment Mx1.5
Maks. moment My1.5
Maks. moment Mz1.5
Maks. efektif yük1
Y yönünde maks. proses kuvveti35
0.6 MPa (6 bar, 87 psi) basınçta teorik kuvvet35
Ürün ağırlığı3260
Montaj tipiGeçiş deliği ve merkezleme burcu ile
Bekleme konumu pnömatik bağlantısıM5
Pnömatik bağlantıM5
Stoper malzemesiYüksek alaşımlı çelik
Kapak malzemesiDövme alüminyum alaşımı, eloksallı
Yaylı baskı parçası malzemesiYüksek alaşımlı çelik
Taban plakası malzemesiDövme alüminyum alaşımı, eloksallı
Tutucu braket malzemesieloksallı
Çapraz kılavuz malzemesiTemperlenmiş çelik
Döner kol malzemesiSementasyonlu çelik, Perdahlanmış
Yarıklı kılavuz plaka malzemesiSementasyon çeliği, sertleştirilmiş
Sensör rayı malzemesiDövme alüminyum alaşımı, eloksallı
Çubuk malzemesiDövme alüminyum alaşımı, eloksallı
Ayar vidası malzemesiYüksek alaşımlı çelik
Aksesuarlar 29
FESTO HSW-12-AP-SD-AW motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| GRLA-M5-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-3-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-4-B | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-3-LF-C | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-LF-C | One-way flow control valve · Function fittings | |
| HMBN-5-M5-10 | Slot nut · Mounting accessories | |
| HAPG-36-S1 | Adapter kit · Mounting accessories | |
| HAPG-37-S1 | Adapter kit · Mounting accessories | |
| GRLA-M5-QS-3-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-6-D | One-way flow control valve · Function fittings | |
| HAPG-57 | Adapter kit · Mounting accessories | |
| MKRP-5 | Installation kit · Mounting accessories | |
| MKRP-6 | Installation kit · Mounting accessories | |
| HAPG-71-B | Adapter kit · Mounting accessories | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| DHAA-G-H4-16-B11-16 | Adapter kit · Mounting accessories | |
| DHAA-D-H4/H5-12/16-Q11-10 | Adapter kit · Mounting accessories | |
| DHAA-D-H5-12-Q11-8 | Adapter kit · Mounting accessories | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting |
