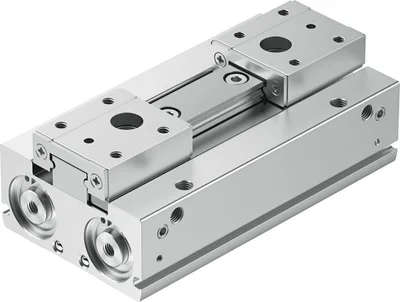

Festo HPPF-20-40-A
Paralel tutucu. Optimal: kompakt ve düz tasarım. Dayanıklı: entegre kılavuz ve sağlam tasarım. Ekonomik: en iyi fiyat/performans oranı. Birleştirilebilir: birçok boyut ve strokta mevcut. Azaltılmış malzeme kullanımı ve tüm kullanım ömrü boyunca bakım gerektirmemesi sayesinde sürdürülebilir.
Boyut20
Toplam strok40
Tutucu çene başına strok20
Maks. açısal tutucu çene boşluğu ax, ay0
Maks. tutucu çene boşluğu Sz0
Tekrarlama hassasiyeti, tutucu0.06
Ürün Hakkında
Paralel tutucu. Optimal: kompakt ve düz tasarım. Dayanıklı: entegre kılavuz ve sağlam tasarım. Ekonomik: en iyi fiyat/performans oranı. Birleştirilebilir: birçok boyut ve strokta mevcut. Azaltılmış malzeme kullanımı ve tüm kullanım ömrü boyunca bakım gerektirmemesi sayesinde sürdürülebilir.
Festo HPPF-20-40-A
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut20
Toplam strok40
Tutucu çene başına strok20
Maks. açısal tutucu çene boşluğu ax, ay0
Maks. tutucu çene boşluğu Sz0
Tekrarlama hassasiyeti, tutucu0.06
Tutucu çene sayısı2
Tahrik sistemiPnömatik
Montaj konumuHerhangi
Çalışma şekliÇift etkili
SönümlemeHer iki uçta elastik sönümleme halkaları/plakaları
Tutucu fonksiyonuParalel
Tutma kuvveti emniyetiYok
TasarımTutucu parmaklar için düz montaj yöntemi, Kremayer ve pinyon, Kuvvet pilot kumandalı hareket sırası
KılavuzBilyalı kılavuz
Konum algılamaYaklaşım sensörü ile
Sembol00991894
VaryantlarKütlece ana bileşeni bakır, çinko veya nikel olan metallerin kullanımı hariç tutulmuştur. İstisnalar: çelikteki nikel, kimyasal nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik fişleri
Çalışma basıncı0.1, 0.7
Çalışma basıncı1, 7
Çalışma basıncı14.5, 101.5
Tutucunun maks. çalışma frekansı1
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi120
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi110
Harici tutucu parmak başına maks. kütle625
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Ortam sıcaklığı-10, 60
Toplam tutma kuvveti, açma, 0.6MPa (6bar, 87 psi)346.6
Toplam tutma kuvveti, kapanma, 0.6MPa (6bar, 87 psi)346.6
Tutucu çene başına tutma kuvveti, açılma, 0.6 MPa (6 bar, 87 psi)173.3
Tutucu çene başına tutma kuvveti, kapanma, 0.6 MPa (6 bar, 87 psi)173.3
Tutucu çenede maks. kuvvet Fz statik320
Maks. moment Mx6
Maks. moment My3
Maks. moment Mz3
Ürün ağırlığı887
Montaj tipiGeçiş deliği ile doğrudan montaj, Diş ile doğrudan montaj
Pnömatik bağlantıM5
Malzemelere ilişkin notRoHS uyumlu
Koruyucu kapak malzemesiDövme alüminyum alaşımı, eloksallı
Kapak malzemesiEloksallı dövme alüminyum alaşımı
Uç plaka malzemesiYüksek alaşımlı paslanmaz çelik
Gövde malzemesiEloksallı dövme alüminyum alaşımı
Tutucu çene malzemesiYüksek alaşımlı çelik
Piston contası malzemesiTPE-U(PU)
O-ring malzemesiNBR
Vida malzemesiKaplamalı çelik
Kremayer malzemesiYüksek alaşımlı paslanmaz çelik
Aksesuarlar 125
Festo HPPF-20-40-A motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| VFOE-LE-T-M5-Q6-F1A | One-way flow control valve · Function fittings | |
| VFOE-LE-T-M5-Q4-F1A | One-way flow control valve · Function fittings | |
| QSM-M5-4 | Push-in fitting · Fittings | |
| QSML-M5-4 | Push-in L-fitting · Fittings | |
| GRLA-M5-QS-4-D | One-way flow control valve · Function fittings | |
| PUN-H-4X0,75-NT | Plastic tubing · Tubes | |
| PUN-H-4X0,75-BL | Plastic tubing · Tubes | |
| PUN-H-4X0,75-SW | Plastic tubing · Tubes | |
| PUN-H-4X0,75-TBL | Plastic tubing · Tubes | |
| VFOE-LE-T-M5-Q4 | One-way flow control valve · Function fittings | |
| SMT-10G-NS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-10G-NS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| SMT-10G-PS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| SMT-10G-PS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-10M-PS-24V-E-2,5-L-OE | Proximity sensor · Proximity sensors | |
| SMT-10M-PS-24V-E-0,3-L-M8D | Proximity sensor · Proximity sensors | |
| SMT-10M-NS-24V-E-2,5-L-OE | Proximity sensor · Proximity sensors | |
| SMT-10M-NS-24V-E-0,3-L-M8D | Proximity sensor · Proximity sensors | |
| CK-M5-PK-3 | Quick connector · Quick connectors | |
| CK-M5-PK-4 | Quick connector · Quick connectors | |
| N-M5-PK-3 | Barbed fitting · Barbed fittings | |
| LCK-M5-PK-3 | Elbow quick connector · Quick connectors | |
| TCK-M5-PK-3 | T quick connector · Quick connectors | |
| LCK-M5-PK-4 | Elbow quick connector · Quick connectors | |
| TCK-M5-PK-4 | T quick connector · Quick connectors | |
| N-M5-PK-4 | Barbed fitting · Barbed fittings | |
| CN-M5-PK-3 | Barbed fitting · Barbed fittings | |
| CN-M5-PK-4 | Barbed fitting · Barbed fittings | |
| LCN-M5-PK-3 | Barbed elbow fitting · Barbed fittings | |
| LCN-M5-PK-4 | Barbed elbow fitting · Barbed fittings | |
| TCN-M5-PK-3 | Barbed T-fitting · Barbed fittings | |
| TCN-M5-PK-4 | Barbed T-fitting · Barbed fittings | |
| CN-M5-PK-2 | Barbed fitting · Barbed fittings | |
| LCN-M5-PK-2 | Barbed elbow fitting · Barbed fittings | |
| TCN-M5-PK-2 | Barbed T-fitting · Barbed fittings | |
| LCNH-M5-PK-2 | Barbed elbow fitting · Barbed fittings | |
| LCNH-M5-PK-3 | Barbed elbow fitting · Barbed fittings | |
| LCNH-M5-PK-4 | Barbed elbow fitting · Barbed fittings | |
| QSM-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-5/32-I-U-M | Push-in fitting · Push-in fittings | |
| QSML-M5-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M5-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-100 | Push-in fitting · Push-in fittings | |
| QSMT-M5-4-100 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-6-100 | Push-in T-fitting · Push-in fittings | |
| QSMLV-M5-3-I | Push-in L-fitting · Push-in fittings | |
| QSMLV-M5-4-I | Push-in L-fitting · Push-in fittings | |
| QSMLLV-M5-3-I | Push-in L-fitting, long · Push-in fittings | |
| QSMLLV-M5-4-I | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-3 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M5-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R | Push-in fitting · Push-in fittings | |
| QSMLL-M5-3-100 | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-4-100 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M5-2 | Push-in fitting · Push-in fittings | |
| QSML-M5-2 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M5-2 | Push-in L-fitting, long · Push-in fittings | |
| GRLA-M5-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-3-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-4-B | One-way flow control valve · Function fittings | |
| QSMK-M5-4 | Push-in fitting, self-sealing · Push-in fittings | |
| QSMK-M5-6 | Push-in fitting, self-sealing · Push-in fittings | |
| QSMKL-M5-4 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QSMKL-M5-6 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QSM-M5-3 | Push-in fitting · Push-in fittings | |
| QSM-M5-6 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I | Push-in fitting · Push-in fittings | |
| QSML-M5-3 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M5-4 | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-6 | Push-in L-fitting, long · Push-in fittings | |
| QSMT-M5-3 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-4 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-6 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-3 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-4 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-6 | Push-in T-fitting · Push-in fittings | |
| QSR-M5-4 | Push-in fitting, rotatable · Push-in fittings | |
| QSR-M5-6 | Push-in fitting, rotatable · Push-in fittings | |
| QSRL-M5-4 | Push-in L-fitting, rotatable · Push-in fittings | |
| QSRL-M5-6 | Push-in L-fitting, rotatable · Push-in fittings | |
| GRLA-M5-QS-3-LF-C | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-LF-C | One-way flow control valve · Function fittings | |
| QSM-M5-1/8-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-3/16-I-U-M | Push-in fitting · Push-in fittings | |
| QSLV-M5-6 | Push-in L-fitting · Push-in fittings | |
| QSY-M5-4 | Push-in Y-fitting · Push-in fittings | |
| QSY-M5-6 | Push-in Y-fitting · Push-in fittings | |
| QS-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| GRLA-M5-QS-3-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-6-D | One-way flow control valve · Function fittings | |
| SMT-10M | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-0,3-Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| VFOE-LE-T-M5-Q6 | One-way flow control valve · Function fittings | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12G5-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12G5-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12W5-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12W5-U-5-N-LE3 | Connecting cable · Connecting cables | |
| VFOE-LE-T-M5-Q4-P50 | One-way flow control valve · Function fittings | |
| SDBC-MSB-1L-PU-K-2-LE | Proximity sensor · Cylinder sensors for direct mounting | |
| SDBC-MSB-1L-NU-K-2-LE | Proximity sensor · Cylinder sensors for direct mounting | |
| SDBC-MSB-1L-ZU-K-2-LE | Proximity sensor · Cylinder sensors for direct mounting | |
| SDBC-MSB-1L-PU-K-0.3-M8 | Proximity sensor · Cylinder sensors for direct mounting | |
| SDBC-MSB-1L-NU-K-0.3-M8 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-L-M12 | Proximity switch · Cylinder sensors for direct mounting |
İlgili Ürünler
Detayları Gör
Festo
EHPS-20-A-RA50
MFR #EHPS-20-A-RA50
SKU #YLSVKIIB7IUMKWZ
Detayları Gör
Festo
EHPS-25-A-RA50
MFR #EHPS-25-A-RA50
SKU #YLSI5514PQLLMPL
Detayları Gör
Festo
EHPS-16-A-LK
MFR #EHPS-16-A-LK
SKU #YLS4KFD53DFPLU
Detayları Gör
Festo
EHPS-16-A
MFR #EHPS-16-A
SKU #YLSLJI7DRRWR47
Detayları Gör
Festo
EHPS-20-A-LK
MFR #EHPS-20-A-LK
SKU #YLS97C7E5WSH7I
Detayları Gör
Festo
EHPS-20-A
MFR #EHPS-20-A
SKU #YLSFWV4FODDVHF3
Detayları Gör
Festo
EHPS-25-A-LK
MFR #EHPS-25-A-LK
SKU #YLSMP7QXPLIXDKM
Detayları Gör
Festo
EHPS-25-A
MFR #EHPS-25-A
SKU #YLSGI3939RXWDCJ
Detayları Gör
Festo
DHEF-20-A-RA50
MFR #DHEF-20-A-RA50
SKU #YLSPWAHN16QWJZ
Öne Çıkan Ürünler
Detayları Gör
Baldor
VFSWDM3546T-5E
MFR #VFSWDM3546T-5E
SKU #YLSRYYEFOOW6J5E
Detayları Gör
SMC
NCDGFN25-0100
MFR #NCDGFN25-0100
SKU #YLST0TDV975HLIN
Detayları Gör
SMC
AR30-N02E-1Z-B
MFR #AR30-N02E-1Z-B
SKU #YLSYFNHADE6GRKV
Detayları Gör
Danfoss Aeroquip LLC
EH22512
MFR #EH22512
SKU #YLSRZ91UGVO64DG
Detayları Gör
SMC
SY5420-5DZ-01
MFR #SY5420-5DZ-01
SKU #YLSQW9MERWL033X
Detayları Gör
Brush Research Mfg
BC8M12
MFR #BC8M12
SKU #YLSA0P5BE6ZJCIW
Detayları Gör
SMC
MGPL25TN-200BZ-XC9
MFR #MGPL25TN-200BZ-XC9
SKU #YLSPBI637NOCN0Y
Detayları Gör
Baldor
BM3615T W/ 2-1/4" LONG SHAFT
MFR #BM3615T W/ 2-1/4" LONG SHAFT
SKU #YLSUV0OKQIKNTRJ
Detayları Gör
SMC
AC20A-01G-V-1-B FR/L COMBO MODULAR
MFR #AC20A-01G-V-1-B FR/L COMBO MODULAR
SKU #YLSSMWXCWLO2KA6
Detayları Gör
SMC
CM2B40-75Z
MFR #CM2B40-75Z
SKU #YLSOGLJ512KWTEJ
İlgili Aramalar
Festo HPPF-20-40-A fiyatFesto HPPF-20-40-A teklif alFesto HPPF-20-40-A satın alHPPF-20-40-A fiyatHPPF-20-40-A stok durumuFesto yedek parçaFesto HPPF-20-40-A muadilFesto HPPF-20-40-A teknik özellikler
