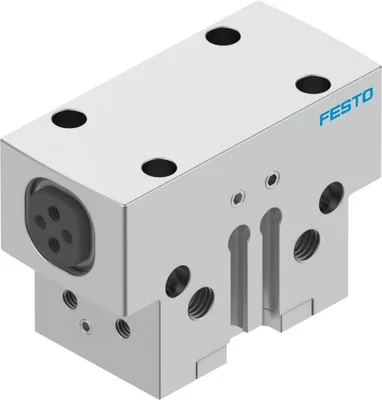

FESTO HGPD-16-A
Paralel tutucu. Çok zorlu ortamlar için ideal. Yüksek tork yükünde bile hassas tutma. Optimum montaj alanı/kuvvet oranında maks. tutma kuvveti. 40'a kadar toplam stroklu 8 boyut. Çift ve tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya tutma kuvveti emniyetli, normalde açık (NO) ya da normalde kapalı (NC). Dıştan ve içten tutma için uygun
Boyut16
Tutucu çene başına strok3
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0.1
Maks. tutucu çene boşluğu Sz0.02
Dönel simetrik0.2
Ürün Hakkında
Paralel tutucu. Çok zorlu ortamlar için ideal. Yüksek tork yükünde bile hassas tutma. Optimum montaj alanı/kuvvet oranında maks. tutma kuvveti. 40'a kadar toplam stroklu 8 boyut. Çift ve tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya tutma kuvveti emniyetli, normalde açık (NO) ya da normalde kapalı (NC). Dıştan ve içten tutma için uygun
FESTO HGPD-16-A
- Orijinal ve sertifikalı FESTO ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut16
Tutucu çene başına strok3
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0.1
Maks. tutucu çene boşluğu Sz0.02
Dönel simetrik0.2
Tekrarlama hassasiyeti, tutucu0.03
Tutucu çene sayısı2
Tahrik sistemiPnömatik
Montaj konumuHerhangi
Çalışma şekliÇift etkili
Tutucu fonksiyonuParalel
Tutma kuvveti emniyetiYok
TasarımKama tipi tahrik, Zorunlu pilot kumandalı hareket sırası
Konum algılamaYaklaşım sensörü ile
Sembol00991894
Çalışma basıncı3, 8
Bloke havanın çalışma basıncı0, 0.5
Tutucunun maks. çalışma frekansı3
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi15
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi17
Harici tutucu parmak başına maks. kütle25
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC2 - Orta korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B2-L
Li-ion batarya üretimine uygunlukKütlece %5'ten fazla bakır içeren metallerin kullanımı hariç tutulmuştur. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler istisnadır.
Koruma sınıfıIP65
Ortam sıcaklığı5, 60
Toplam tutma kuvveti, açma, 0.6MPa (6bar, 87 psi)107
Toplam tutma kuvveti, kapanma, 0.6MPa (6bar, 87 psi)94
Tutucu çene başına tutma kuvveti, açılma, 0.6 MPa (6 bar, 87 psi)54
Tutucu çene başına tutma kuvveti, kapanma, 0.6 MPa (6 bar, 87 psi)47
Kütle atalet momenti0.22
Tutucu çenede maks. kuvvet Fz statik150
Tutucuda maks. tork Mx statik8
Tutucuda maks. tork My statik4
Tutucuda maks. tork Mz statik3
Kılavuz bileşenleri için yağlama aralığı5
Ürün ağırlığı100
Montaj tipiŞunlardan biri:, Dişi diş ve merkezleme burcu ile, Geçiş deliği ve merkezleme burcu ile, Geçiş deliği ve pim ile, Dişi diş ve pim ile
Pnömatik bağlantı, bloke havaM3
Pnömatik bağlantıM5
Malzemelere ilişkin notRoHS uyumlu
Koruyucu kapak malzemesiYüksek alaşımlı paslanmaz çelik
Gövde malzemesiEloksallı alüminyum
Tutucu çene malzemesiSertleştirilmiş çelik
Aksesuarlar 108
FESTO HGPD-16-A motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| DASI-B12-16-S3 | Sensor bracket · Retainer for proximity sensor | |
| SIEH-3B-PS-S-L | Proximity sensor · Proximity sensor for mounting kit | |
| ZBS-2 | Centring pin · Mounting accessories | |
| SIEH-3B-PS-K-L | Proximity sensor · Proximity sensor for mounting kit | |
| GRLA-M5-QS-6-D | One-way flow control valve · Function fittings | |
| BUB-HGPD-16 | Gripper jaw blank · Mounting accessories | |
| ZBH-5-M4 | Centring sleeve · Mounting accessories | |
| SMT-10G-PS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| SMT-10G-PS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-10G-NS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| QSM-M5-6 | Push-in fitting · Fittings | |
| SMT-10G-NS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| QSML-M5-6 | Push-in L-fitting · Fittings | |
| ZBH-5-B | Centring sleeve · Mounting accessories | |
| CK-M5-PK-3 | Quick connector · Quick connectors | |
| CK-M5-PK-4 | Quick connector · Quick connectors | |
| N-M5-PK-3 | Barbed fitting · Barbed fittings | |
| LCK-M5-PK-3 | Elbow quick connector · Quick connectors | |
| TCK-M5-PK-3 | T-quick connector · Quick connectors | |
| LCK-M5-PK-4 | Elbow quick connector · Quick connectors | |
| TCK-M5-PK-4 | T-quick connector · Quick connectors | |
| N-M5-PK-4 | Barbed fitting · Barbed fittings | |
| CN-M5-PK-3 | Barbed fitting · Barbed fittings | |
| CN-M5-PK-4 | Barbed fitting · Barbed fittings | |
| LCN-M5-PK-3 | Barbed elbow fitting · Barbed fittings | |
| LCN-M5-PK-4 | Barbed elbow fitting · Barbed fittings | |
| TCN-M5-PK-3 | Barbed T-fitting · Barbed fittings | |
| TCN-M5-PK-4 | Barbed T-fitting · Barbed fittings | |
| CN-M5-PK-2 | Barbed fitting · Barbed fittings | |
| LCN-M5-PK-2 | Barbed elbow fitting · Barbed fittings | |
| TCN-M5-PK-2 | Barbed T-fitting · Barbed fittings | |
| B-M3-S9 | Blanking plug · Other connectors | |
| LCNH-M5-PK-2 | Barbed elbow fitting · Barbed fittings | |
| LCNH-M5-PK-3 | Barbed elbow fitting · Barbed fittings | |
| LCNH-M5-PK-4 | Barbed elbow fitting · Barbed fittings | |
| QSM-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-5/32-I-U-M | Push-in fitting · Push-in fittings | |
| QSML-M5-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M5-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-100 | Push-in fitting · Push-in fittings | |
| QSMT-M5-4-100 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-6-100 | Push-in T-fitting · Push-in fittings | |
| QSMLV-M5-3-I | Push-in L-fitting · Push-in fittings | |
| QSMLV-M5-4-I | Push-in L-fitting · Push-in fittings | |
| QSMLLV-M5-3-I | Push-in L-fitting, long · Push-in fittings | |
| QSMLLV-M5-4-I | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-3 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M5-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R | Push-in fitting · Push-in fittings | |
| QSMLL-M5-3-100 | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-4-100 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M5-2 | Push-in fitting · Push-in fittings | |
| QSML-M5-2 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M5-2 | Push-in L-fitting, long · Push-in fittings | |
| GRLA-M5-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-3-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-4-B | One-way flow control valve · Function fittings | |
| QSMK-M5-4 | Push-in fitting, self-sealing · Push-in fittings | |
| QSMK-M5-6 | Push-in fitting, self-sealing · Push-in fittings | |
| QSMKL-M5-4 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QSMKL-M5-6 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QSM-M5-3 | Push-in fitting · Push-in fittings | |
| QSM-M5-4 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I | Push-in fitting · Push-in fittings | |
| QSML-M5-3 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M5-4 | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-6 | Push-in L-fitting, long · Push-in fittings | |
| QSMT-M5-3 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-4 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-6 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-3 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-4 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-6 | Push-in T-fitting · Push-in fittings | |
| QSR-M5-4 | Push-in fitting, rotatable · Push-in fittings | |
| QSR-M5-6 | Push-in fitting, rotatable · Push-in fittings | |
| QSRL-M5-4 | Push-in L-fitting, rotatable · Push-in fittings | |
| QSRL-M5-6 | Push-in L-fitting, rotatable · Push-in fittings | |
| GRLA-M5-QS-3-LF-C | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-LF-C | One-way flow control valve · Function fittings | |
| QSM-M5-1/8-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-3/16-I-U-M | Push-in fitting · Push-in fittings | |
| QSLV-M5-6 | Push-in L-fitting · Push-in fittings | |
| QSY-M5-4 | Push-in Y-fitting · Push-in fittings | |
| QSY-M5-6 | Push-in Y-fitting · Push-in fittings | |
| QS-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| GRLA-M5-QS-3-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-D | One-way flow control valve · Function fittings | |
| HAPG-74 | Adapter kit · Mounting accessories | |
| HAPG-70-B | Adapter kit · Mounting accessories | |
| HAPG-71-B | Adapter kit · Mounting accessories | |
| HAPG-72-B | Adapter kit · Mounting accessories | |
| DHAA-G-G6-16-B8-16 | Adapter kit · Mounting accessories | |
| DHAA-G-G6-8-B8-16 | Adapter kit · Mounting accessories | |
| DHAA-G-Q5-12-B8-16 | Adapter kit · Mounting accessories | |
| DHAA-G-Q5-16-B8-16 | Adapter kit · Mounting accessories | |
| DHAA-G-Q11-16-B12/B12G-16 | Adapter kit · Mounting accessories | |
| DHAA-G-Q11-12-B12-16 | Adapter kit · Mounting accessories | |
| ZBH-5 | Centring sleeve · Mounting accessories |
