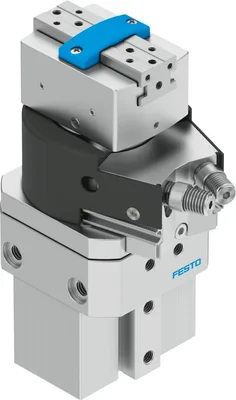

FESTO HGDS-PP-16-P-A-B
Döner/tutucu ünitesi. Paralel tutucu ve döner modül kombinasyonu. Kademesiz ayarlanabilir dönme açısı. Elastik sönümleme veya entegre amortisör ile hassas uç durdurma
Boyut16
Dönüş açısı ayar aralığı0, 210
Tutucu çene başına strok4.5
Maks. açısal tutucu çene boşluğu ax, ay0.1
Maks. tutucu çene boşluğu Sz0.02
Dönüş açısı210
Ürün Hakkında
Döner/tutucu ünitesi. Paralel tutucu ve döner modül kombinasyonu. Kademesiz ayarlanabilir dönme açısı. Elastik sönümleme veya entegre amortisör ile hassas uç durdurma
FESTO HGDS-PP-16-P-A-B
- Orijinal ve sertifikalı FESTO ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut16
Dönüş açısı ayar aralığı0, 210
Tutucu çene başına strok4.5
Maks. açısal tutucu çene boşluğu ax, ay0.1
Maks. tutucu çene boşluğu Sz0.02
Dönüş açısı210
Tekrarlama hassasiyeti, tutucu0.01
Dönme açısı tekrarlama hassasiyeti0.2
Tutucu çene sayısı2
Döner tahrik sönümlemesiHer iki uçta elastik sönümleme halkaları/plakaları
SönümlemeHer iki uçta elastik sönümleme halkaları/plakaları
Sönümleme ayar aralığı2.6
Montaj konumuHerhangi
Döner tahrik ince ayarı-6
Çalışma şekliÇift etkili
Tutucu fonksiyonuParalel
TasarımÇeyrek tur aktüatör, Paralel tutucu ve tutucu tahrikli
Konum algılama, tutucuyaklaşım şalteri ile
Pozisyon algılama, döner tahrikyaklaşım şalteri ile
Sembol00991893
Çalışma basıncı3, 8
Tutucunun maks. çalışma frekansı4
0.6 MPa (6 bar, 87 psi)'da maks. salınım frekansı2
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi40
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi60
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC2 - Orta korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B2-L
Ortam sıcaklığı5, 60
Tutucu çene başına tutma kuvveti, açılma, 0.6 MPa (6 bar, 87 psi)58
Toplam tutma kuvveti, açma, 0.6MPa (6bar, 87 psi)116
Tutucu çene başına tutma kuvveti, kapanma, 0.6 MPa (6 bar, 87 psi)51
Toplam tutma kuvveti, kapanma, 0.6MPa (6bar, 87 psi)102
Tutucu çenede maks. kuvvet Fz statik150
Tutucuda maks. tork Mx statik11
Tutucuda maks. tork My statik11
Tutucuda maks. tork Mz statik11
0.6 MPa (6 bar, 87 psi)'da teorik tork1.25
Ürün ağırlığı730
Harici tutucu parmak başına maks. kütle50
Harici tutucu parmak başına maks. kütle, kısılmış100
Montaj tipiSeçenekler:, Dişi diş ve merkezleme burcu ile, Geçiş deliği ve merkezleme burcu ile, Kırlangıç kuyruğu yuvası ile
Pnömatik bağlantıM5
Malzemelere ilişkin notRoHS uyumlu
Tahrik mili malzemesiÇelik
Kapak malzemesiAlüminyum, POM
Sızdırmazlık malzemesiNBR
Gövde malzemesiDövme alüminyum alaşımı
Tutucu çene malzemesiYüksek alaşımlı paslanmaz çelik
Aksesuarlar 108
FESTO HGDS-PP-16-P-A-B motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| SMT-10M-PS-24V-E-0,3-Q-M8D | Proximity sensor · Proximity sensors | |
| GRLA-M5-QS-6-D | One-way flow control valve · Function fittings | |
| PUN-H-6X1-NT | Plastic tubing · Tubes | |
| SMT-10M-PS-24V-E-2,5-L-OE | Proximity sensor · Proximity sensors | |
| QSM-M5-6 | Push-in fitting · Fittings | |
| PUN-H-6X1-TBL | Plastic tubing · Tubes | |
| PUN-H-6X1-BL | Plastic tubing · Tubes | |
| SMT-10M-PS-24V-E-2,5-Q-OE | Proximity sensor · Proximity sensors | |
| QSM-M5-6-I | Push-in fitting · Fittings | |
| PUN-H-6X1-SW | Plastic tubing · Tubes | |
| SMT-10M-PS-24V-E-0,3-L-M8D | Proximity sensor · Proximity sensors | |
| QSML-M5-6 | Push-in L-fitting · Fittings | |
| ZBH-9-B | Centring sleeve · Mounting accessories | |
| CK-M5-PK-3 | Quick connector · Quick connectors | |
| CK-M5-PK-4 | Quick connector · Quick connectors | |
| N-M5-PK-3 | Barbed fitting · Barbed fittings | |
| LCK-M5-PK-3 | Elbow quick connector · Quick connectors | |
| TCK-M5-PK-3 | T quick connector · Quick connectors | |
| LCK-M5-PK-4 | Elbow quick connector · Quick connectors | |
| TCK-M5-PK-4 | T quick connector · Quick connectors | |
| N-M5-PK-4 | Barbed fitting · Barbed fittings | |
| CN-M5-PK-3 | Barbed fitting · Barbed fittings | |
| CN-M5-PK-4 | Barbed fitting · Barbed fittings | |
| LCN-M5-PK-3 | Barbed elbow fitting · Barbed fittings | |
| LCN-M5-PK-4 | Barbed elbow fitting · Barbed fittings | |
| TCN-M5-PK-3 | Barbed T-fitting · Barbed fittings | |
| TCN-M5-PK-4 | Barbed T-fitting · Barbed fittings | |
| CN-M5-PK-2 | Barbed fitting · Barbed fittings | |
| LCN-M5-PK-2 | Barbed elbow fitting · Barbed fittings | |
| TCN-M5-PK-2 | Barbed T-fitting · Barbed fittings | |
| LCNH-M5-PK-2 | Barbed elbow fitting · Barbed fittings | |
| LCNH-M5-PK-3 | Barbed elbow fitting · Barbed fittings | |
| LCNH-M5-PK-4 | Barbed elbow fitting · Barbed fittings | |
| QSM-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-5/32-I-U-M | Push-in fitting · Push-in fittings | |
| QSML-M5-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M5-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-100 | Push-in fitting · Push-in fittings | |
| QSMT-M5-4-100 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-6-100 | Push-in T-fitting · Push-in fittings | |
| QSMLV-M5-3-I | Push-in L-fitting · Push-in fittings | |
| QSMLV-M5-4-I | Push-in L-fitting · Push-in fittings | |
| QSMLLV-M5-3-I | Push-in L-fitting, long · Push-in fittings | |
| QSMLLV-M5-4-I | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-3 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M5-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R | Push-in fitting · Push-in fittings | |
| QSMLL-M5-3-100 | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-4-100 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M5-2 | Push-in fitting · Push-in fittings | |
| QSML-M5-2 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M5-2 | Push-in L-fitting, long · Push-in fittings | |
| GRLA-M5-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-3-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-4-B | One-way flow control valve · Function fittings | |
| QSMK-M5-4 | Push-in fitting, self-sealing · Push-in fittings | |
| QSMK-M5-6 | Push-in fitting, self-sealing · Push-in fittings | |
| QSMKL-M5-4 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QSMKL-M5-6 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QSM-M5-3 | Push-in fitting · Push-in fittings | |
| QSM-M5-4 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I | Push-in fitting · Push-in fittings | |
| QSML-M5-3 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M5-4 | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-6 | Push-in L-fitting, long · Push-in fittings | |
| QSMT-M5-3 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-4 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-6 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-3 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-4 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-6 | Push-in T-fitting · Push-in fittings | |
| QSR-M5-4 | Push-in fitting, rotatable · Push-in fittings | |
| QSR-M5-6 | Push-in fitting, rotatable · Push-in fittings | |
| QSRL-M5-4 | Push-in L-fitting, rotatable · Push-in fittings | |
| QSRL-M5-6 | Push-in L-fitting, rotatable · Push-in fittings | |
| GRLA-M5-QS-3-LF-C | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-LF-C | One-way flow control valve · Function fittings | |
| QSM-M5-1/8-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-3/16-I-U-M | Push-in fitting · Push-in fittings | |
| QSLV-M5-6 | Push-in L-fitting · Push-in fittings | |
| QSY-M5-4 | Push-in Y-fitting · Push-in fittings | |
| QSY-M5-6 | Push-in Y-fitting · Push-in fittings | |
| QS-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| GRLA-M5-QS-3-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-D | One-way flow control valve · Function fittings | |
| HMVA-DLA18/25 | Actuator adapter kit · Mounting accessories | |
| HMVA-DLA40 | Actuator adapter kit · Mounting accessories | |
| SME-10M | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-10M-DS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-10M-DS-24V-E-0,3-L-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-10M-ZS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-0,3-L-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-0,3-Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-L-M12 | Proximity switch · Cylinder sensors for direct mounting |
