Detayları Gör
Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

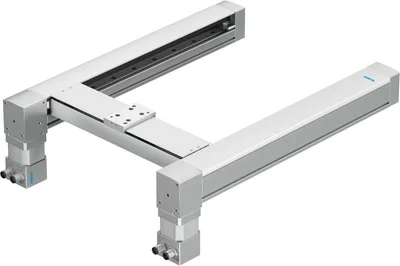

Festo EXCM-30-
Düzlemsel yüzey portalı. Paralel kinematik çalışma prensibine dayalı eksen mekanizması. Dar montaj alanlarında mükemmel işlevsellik. Düşük hareketli ölü ağırlık ve düz sistem tasarımı. Step motorlarla birlikte kullanım için ideal. Bilyalı sirkülasyonlu rulman kılavuzlu. Ağırlığı optimize edilmiş eksenler sayesinde sürdürülebilir çalışma. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Boyut30
Çalışma moduMikro adım, 2000 adım/devir
Montaj konumuHerhangi
Konum sensörüEnkoder
Şebeke filtresiDahili
TasarımDüzlemsel yüzey portal sistemi
Ürün Hakkında
Düzlemsel yüzey portalı. Paralel kinematik çalışma prensibine dayalı eksen mekanizması. Dar montaj alanlarında mükemmel işlevsellik. Düşük hareketli ölü ağırlık ve düz sistem tasarımı. Step motorlarla birlikte kullanım için ideal. Bilyalı sirkülasyonlu rulman kılavuzlu. Ağırlığı optimize edilmiş eksenler sayesinde sürdürülebilir çalışma. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EXCM-30-
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut30
Kontrolör çalışma moduPWM MOSFET güç çıkış katı, Kaskad kontrolör ile, P konum kontrolörü, PI hız kontrolörü, PI akım regülatörü
Çalışma moduMikro adım, 2000 adım/devir
Montaj konumuHerhangi
Konum sensörüEnkoder
Şebeke filtresiDahili
Koruma fonksiyonuI²t izleme, Sıcaklık izleme, Akım izleme, Gerilim kesintisi algılama, Takip hatası izleme, Yazılımsal son konum algılama
TasarımDüzlemsel yüzey portal sistemi
İnterpolasyon tipiDoğrusal enterpolasyon
Motor tipiStep motor
Konum moduKayıt seçim modu, Pozisyon doğrudan aktarılır
Güvenlik fonksiyonuGüvenli tork kapatma (STO)
Ekran7 segment, LED
Maks. ivme10, 20
Maks. hız0.5, 1
Tekrarlama hassasiyeti±0.05 mm
Fren direnci15
Dijital lojik çıkış özellikleriGalvanik izolesiz
Çalışma oranı100%
Dijital lojik çıkışlar maks. akım100
Lojik güç kaynağı için nominal gerilim DC24
Nominal gerilim yük gerilimi DC24, 48
Parametrelendirme arayüzüEthernet
Pozisyon kontrolüEvet
Ethernet, desteklenen protokollerTCP/IP
Lojik gerilim için izin verilen aralık±15%
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre
UKCA işareti (uygunluk beyanına bakınız)EMC için UK talimatlarına uygun
LABS (PWIS) uygunluğuVDMA24364 bölge III
Depolama sıcaklığı-10, 60
Bağıl hava nemiYoğuşmasız
Ses basınç seviyesi52
Koruma sınıfıIP20
Ortam sıcaklığı10, 45
Motor tutma torku0.5
Maks. tahrik torku0.2
Maks. kuvvet Fz1345
Maks. moment Mx5.5
Maks. moment My10.9
Maks. moment Mz5.5
Z yönünde maks. proses kuvveti100
Nominal tork0.04
Kılavuz değer nominal yük, yatay3
Nominal yük kılavuz değeri, dikey2
Besleme sabiti38
Dijital lojik çıkış sayısı 24 V DC5
Dijital mantık girişi sayısı8
İletişim profiliFHPP
Proses arayüzüG/Ç kuplajı, 31 set için
Lojik giriş spesifikasyonuIEC 61131-2 esaslı
Lojik giriş çalışma aralığı24
Mantık girişi özellikleriLojik potansiyele galvanik olarak bağlı
Girişler için anahtarlama mantığıNPN (negatif anahtarlama), PNP (pozitif anahtarlama)
Çıkışlar için anahtarlama mantığıNPN (negatif anahtarlama), PNP (pozitif anahtarlama)
İletişim arayüzü, lojikCAN DS 301, I/O 31 pos, Ethernet - TCP/IP
Montaj tipiProfil montajı
Malzemelere ilişkin notRoHS uyumlu
Aksesuarlar 31
Festo EXCM-30- motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| GFCH-1 | Commissioning · Services | |
| GFCH-2 | Commissioning · Services | |
| GFCH-3 | Commissioning · Services | |
| GFCH-1-G-R | Remote commissioning · Services | |
| GFCH-2-G-R | Remote commissioning · Services | |
| GFCH-3-G-R | Remote commissioning · Services | |
| GFCH-1-R | Remote commissioning · Services | |
| GFCH-2-R | Remote commissioning · Services | |
| GFCH-3-R | Remote commissioning · Services | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| EAMM-A-X22-42A | Axial kit · Mounting accessories | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| MUE-50 | Profile mounting · Cylinder mountings |
