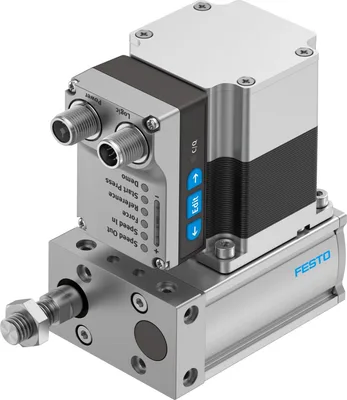

Festo EPCE-TB-60-10-FL-MF-ST-M-H1-PLK-AA
Elektrikli silindir ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Maksimum dinamik tepki ve minimum konumlama süreleri için triger kayış teknolojisinin yenilikçi yorumu. Minimum sıfır strok ve son derece kompakt tasarım sayesinde alanın kritik olduğu uygulamalar için mükemmel. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Tahrik pinyonunun efektif çapı10.18
Boyut60
Strok10
Strok rezervi0
Piston mili dişiM10x1.25
Triger kayışı uzaması0.375
Ürün Hakkında
Elektrikli silindir ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Maksimum dinamik tepki ve minimum konumlama süreleri için triger kayış teknolojisinin yenilikçi yorumu. Minimum sıfır strok ve son derece kompakt tasarım sayesinde alanın kritik olduğu uygulamalar için mükemmel. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EPCE-TB-60-10-FL-MF-ST-M-H1-PLK-AA
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Tahrik pinyonunun efektif çapı10.18
Boyut60
Strok10
Strok rezervi0
Piston mili dişiM10x1.25
Triger kayışı uzaması0.375
Triger kayışı hatvesi2
Montaj konumuHerhangi
Piston mili ucuErkek dişli
Motor tipiStep motor
Konum algılamaMotor enkoderi
TasarımTriger kayışlı, Entegre tahrikli
Sembol00997342
Dönmeye karşı koruma/kılavuzKaymalı yataklı kılavuzlu
ReferanslamaPozitif sabit durdurma bloğu, Negatif sabit durdurma bloğu
Rotor konum sensörüMutlak enkoder, tek tur
Rotor pozisyon sensörü, enkoder ölçüm prensibimanyetik
Sıcaklık izlemeAşırı sıcaklıkta kapanma, Analog çıkışlı entegre hassas CMOS sıcaklık sensörü
Ek fonksiyonlarEntegre son konum algılama
EkranLED
Hazır durumu göstergesiLED
Maks. ivme9
Maks. hız0.6
Hız "Speed press"0.02
Tekrarlama hassasiyeti±0.05 mm
Dijital lojik çıkış özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
Çalışma oranı100%
Yalıtım koruma sınıfıB
Dijital lojik çıkışlar maks. akım100
Maks. akım tüketimi5300
Maks. akım tüketimi, lojik0.3
Nominal gerilim DC24
Nominal akım5.3
Parametrelendirme arayüzüIO-Link®, Kullanıcı arayüzü
Rotor konum vericisi çözünürlüğü16
İzin verilen gerilim dalgalanmaları+/- 15 %
Güç kaynağı, bağlantı tipiFiş
Güç beslemesi, bağlantı sistemiM12x1, EN 61076-2-111'e göre T kodlu
Güç kaynağı, pin/tel sayısı4
Güç beslemesi, bağlantı düzeni00995989
OnayRCM
KC işaretiKC-EMV
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6 standartlarına göre şiddet seviyesi 1 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364 bölge III
Depolama sıcaklığı-20, 60
Bağıl hava nemi0 - 90%
Koruma sınıfıIP40
Koruma sınıfıIII
Ortam sıcaklığı0, 50
Ortam sıcaklığı ile ilgili not30°C üzerindeki ortam sıcaklıklarında güç, K başına %2 azaltılmalıdır.
Son konumlarda darbe enerjisi0.016
Maks. moment Mx0
Maks. moment My1
Maks. moment Mz1
Maks. besleme kuvveti Fx150
Referans efektif yük, yatay10
Referans değer efektif yük, dikey5
Besleme sabiti32
Referans kullanım ömrü100
Bakım aralığıÖmür boyu yağlama
Hareketli kütle207
0 mm strok için hareketli kütle197
10 mm strok başına ek hareketli kütle9.75
Ürün ağırlığı1453
0 mm strok için temel ağırlık1407
10 mm strok başına ek ağırlık46
Dijital lojik çıkış sayısı 24 V DC2
Dijital mantık girişi sayısı2
Lojik giriş spesifikasyonuIEC 61131-2 esaslı, tip 1
Lojik giriş çalışma aralığı24
Mantık girişi özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
IO-Link, SIO modu desteğiEvet
IO-Link, Protokol versiyonuCihaz V 1.1
IO-Link, iletişim moduCOM3 (230.4 kBaud)
IO-Link, Port sınıfıA
IO-Link, port sayısı1
IO-Link, proses verisi uzunluğu OUT2 bayt
IO-Link, proses verisi içeriği OUTİçeri hareket 1 bit, Dışarı hareket 1 bit, Hata onaylama 1 bit, Ara konuma hareket 1 bit
IO-Link, proses verisi uzunluğu IN2 bayt
IO-Link, Proses verisi içeriği INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, servis verisi INHız 32 bit, Konum 32 bit, Kuvvet 32 bit
IO-Link, Min. çevrim süresi1 ms
IO-Link, veri depolama gerekli500
Maks. kablo uzunluğu15 m çıkışlar, 15 m girişler, IO-Link® çalışmasında 20 m
Çıkışlar için anahtarlama mantığıPNP (pozitif anahtarlama)
Girişler için anahtarlama mantığıPNP (pozitif anahtarlama)
IO-Link, bağlantı teknolojisiFiş
Lojik arayüz, bağlantı tipiFiş
Lojik arayüzü, bağlantı teknolojisiM12x1, EN 61076-2-101 uyarınca A kodlu
Lojik arayüz, pin/tel sayısı8
Lojik arayüz, soket düzeni00992264
Montaj tipiGeçiş delikli, Dişi dişli, Merkezleme burçlu, Aksesuarlı
Malzemelere ilişkin notRoHS uyumlu
Kapak malzemesiEloksallı dövme alüminyum alaşımı
Gövde malzemesiEloksallı dövme alüminyum alaşımı
Piston kolu malzemesiYüksek alaşımlı paslanmaz çelik
Dişli kayış malzemesiCam elyaflı polikloropren
Aksesuarlar 34
Festo EPCE-TB-60-10-FL-MF-ST-M-H1-PLK-AA motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| NEFC-M12G8-0.3-M12G5-LK | Adapter · Electrical accessories | |
| EAHF-L2-45-P-D4 | Profile mounting · Cylinder mountings | |
| EAHF-L2-45-P | Profile mounting · Cylinder mountings | |
| EAHF-L2-45-P-S | Profile mounting · Cylinder mountings | |
| SGS-M10X1,25 | Rod eye · Piston-rod attachments | |
| CDSU-1 | IO-Link® master USB · Electrical accessories | |
| ZBH-7-B | Centring sleeve · Mounting accessories | |
| NEBL-T12W4-E-2-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12W4-E-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12W4-E-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-2-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-5-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-5-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-2-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-2-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-10-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-10-N-B-LE8 | Connecting cable · Connecting cables | |
| FK-M10X1,25 | Self-aligning rod coupler · Piston rod attachments | |
| SG-M10X1,25 | Rod clevis · Piston rod attachments | |
| KSG-M10X1,25 | Coupling piece · Piston rod attachments | |
| NEBL-T12W4-E-15-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-2-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-5-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-10-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-15-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-2-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-5-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-10-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-15-N-M12G8 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-15-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-15-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-15-N-B-LE8 | Connecting cable · Connecting cables |
