Festo EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA için nasıl fiyat teklifi alabilirim?

Festo EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSGZJ6OBGLCTIA ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Festo EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Festo EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA orijinal ve yeni mi?

Evet. Festo markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Festo EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

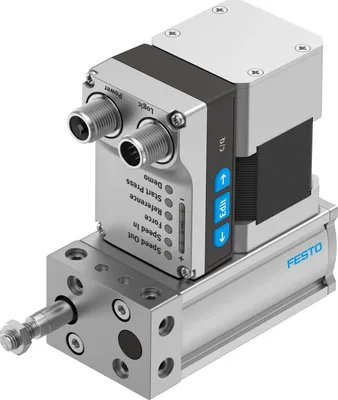

Festo EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA

Elektrikli silindir ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Maksimum dinamik tepki ve minimum konumlama süreleri için triger kayış teknolojisinin yenilikçi yorumu. Minimum sıfır strok ve son derece kompakt tasarım sayesinde alanın kritik olduğu uygulamalar için mükemmel. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

FestoMFR # EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AASKU # YLSGZJ6OBGLCTIA

Tahrik pinyonunun efektif çapı10.18

Boyut45

Strok20

Strok rezervi0

Piston mili dişiM6

Triger kayışı uzaması0.31

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Festo EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA

Orijinal ve sertifikalı Festo ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Tahrik pinyonunun efektif çapı10.18

Boyut45

Strok20

Strok rezervi0

Piston mili dişiM6

Triger kayışı uzaması0.31

Triger kayışı hatvesi2

Montaj konumuHerhangi

Piston mili ucuErkek dişli

Motor tipiStep motor

Konum algılamaMotor enkoderi

TasarımTriger kayışlı, Entegre tahrikli

Sembol00997342

Dönmeye karşı koruma/kılavuzKaymalı yataklı kılavuzlu

ReferanslamaPozitif sabit durdurma bloğu, Negatif sabit durdurma bloğu

Rotor konum sensörüMutlak enkoder, tek tur

Rotor pozisyon sensörü, enkoder ölçüm prensibimanyetik

Sıcaklık izlemeAşırı sıcaklıkta kapanma, Analog çıkışlı entegre hassas CMOS sıcaklık sensörü

Ek fonksiyonlarEntegre son konum algılama

EkranLED

Hazır durumu göstergesiLED

Maks. ivme9

Maks. hız0.44

Hız "Speed press"0.02

Tekrarlama hassasiyeti±0.05 mm

Dijital lojik çıkış özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış

Çalışma oranı100%

Yalıtım koruma sınıfıB

Dijital lojik çıkışlar maks. akım100

Maks. akım tüketimi3000

Maks. akım tüketimi, lojik0.3

Nominal gerilim DC24

Nominal akım3

Parametrelendirme arayüzüIO-Link®, Kullanıcı arayüzü

Rotor konum vericisi çözünürlüğü16

İzin verilen gerilim dalgalanmaları+/- 15 %

Güç kaynağı, bağlantı tipiFiş

Güç beslemesi, bağlantı sistemiM12x1, EN 61076-2-111'e göre T kodlu

Güç kaynağı, pin/tel sayısı4

Güç beslemesi, bağlantı düzeni00995989

OnayRCM

KC işaretiKC-EMV

CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun

UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun

Titreşim dayanımıFN 942017-4 ve EN 60068-2-6 standartlarına göre şiddet seviyesi 1 ile taşıma uygulama testi

Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi

Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok

LABS (PWIS) uygunluğuVDMA24364 bölge III

Depolama sıcaklığı-20, 60

Bağıl hava nemi0 - 90%

Koruma sınıfıIP40

Koruma sınıfıIII

Ortam sıcaklığı0, 50

Ortam sıcaklığı ile ilgili not30°C üzerindeki ortam sıcaklıklarında güç, K başına %2 azaltılmalıdır.

Son konumlarda darbe enerjisi0.003

Maks. moment Mx0

Maks. moment My0.4

Maks. moment Mz0.4

Maks. besleme kuvveti Fx85

Referans efektif yük, yatay5

Referans değer efektif yük, dikey2.5

Besleme sabiti32

Referans kullanım ömrü200

Bakım aralığıÖmür boyu yağlama

Hareketli kütle96

0 mm strok için hareketli kütle87

10 mm strok başına ek hareketli kütle4.55

Ürün ağırlığı872

0 mm strok için temel ağırlık813

10 mm strok başına ek ağırlık29

Dijital lojik çıkış sayısı 24 V DC2

Dijital mantık girişi sayısı2

Lojik giriş spesifikasyonuIEC 61131-2 esaslı, tip 1

Lojik giriş çalışma aralığı24

Mantık girişi özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış

IO-Link, SIO modu desteğiEvet

IO-Link, Protokol versiyonuCihaz V 1.1

IO-Link, iletişim moduCOM3 (230.4 kBaud)

IO-Link, Port sınıfıA

IO-Link, port sayısı1

IO-Link, proses verisi uzunluğu OUT2 bayt

IO-Link, proses verisi içeriği OUTİçeri hareket 1 bit, Dışarı hareket 1 bit, Hata onaylama 1 bit, Ara konuma hareket 1 bit

IO-Link, proses verisi uzunluğu IN2 bayt

IO-Link, Proses verisi içeriği INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit

IO-Link, servis verisi INHız 32 bit, Konum 32 bit, Kuvvet 32 bit

IO-Link, Min. çevrim süresi1 ms

IO-Link, veri depolama gerekli500

Maks. kablo uzunluğu15 m çıkışlar, 15 m girişler, IO-Link® çalışmasında 20 m

Çıkışlar için anahtarlama mantığıPNP (pozitif anahtarlama)

Girişler için anahtarlama mantığıPNP (pozitif anahtarlama)

IO-Link, bağlantı teknolojisiFiş

Lojik arayüz, bağlantı tipiFiş

Lojik arayüzü, bağlantı teknolojisiM12x1, EN 61076-2-101 uyarınca A kodlu

Lojik arayüz, pin/tel sayısı8

Lojik arayüz, soket düzeni00992264

Montaj tipiGeçiş delikli, Dişi dişli, Merkezleme burçlu, Aksesuarlı

Malzemelere ilişkin notRoHS uyumlu

Kapak malzemesiEloksallı dövme alüminyum alaşımı

Gövde malzemesiEloksallı dövme alüminyum alaşımı

Piston kolu malzemesiYüksek alaşımlı paslanmaz çelik

Dişli kayış malzemesiCam elyaflı polikloropren

Aksesuarlar 33

Festo EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
SGS-M6	Rod eye · Piston-rod attachments
EAHF-L2-45-P-D3	Profile mounting · Cylinder mountings
NEFC-M12G8-0.3-M12G5-LK	Adapter · Electrical accessories
CDSU-1	IO-Link® master USB · Electrical accessories
EAHF-L2-45-P	Profile mounting · Cylinder mountings
EAHF-L2-45-P-S	Profile mounting · Cylinder mountings
ZBH-7-B	Centring sleeve · Mounting accessories
NEBL-T12W4-E-2-N-LE4	Connecting cable · Connecting cables
NEBL-T12W4-E-5-N-LE4	Connecting cable · Connecting cables
NEBL-T12W4-E-10-N-LE4	Connecting cable · Connecting cables
NEBL-T12G4-E-2-N-LE4	Connecting cable · Connecting cables
NEBL-T12G4-E-5-N-LE4	Connecting cable · Connecting cables
NEBL-T12G4-E-10-N-LE4	Connecting cable · Connecting cables
NEBC-M12G8-E-5-N-B-LE8	Connecting cable · Connecting cables
NEBC-M12W8-E-5-N-B-LE8	Connecting cable · Connecting cables
NEBC-M12W8-E-2-N-B-LE8	Connecting cable · Connecting cables
NEBC-M12G8-E-2-N-B-LE8	Connecting cable · Connecting cables
NEBC-M12W8-E-10-N-B-LE8	Connecting cable · Connecting cables
NEBC-M12G8-E-10-N-B-LE8	Connecting cable · Connecting cables
FK-M6	Self-aligning rod coupler · Piston rod attachments
SG-M6	Rod clevis · Piston rod attachments
NEBL-T12W4-E-15-N-LE4	Connecting cable · Connecting cables
NEBC-M12G8-E-2-N-M12G8	Connecting cable · Connecting cables
NEBC-M12G8-E-5-N-M12G8	Connecting cable · Connecting cables
NEBC-M12G8-E-10-N-M12G8	Connecting cable · Connecting cables
NEBC-M12G8-E-15-N-M12G8	Connecting cable · Connecting cables
NEBC-M12W8-E-2-N-M12G8	Connecting cable · Connecting cables
NEBC-M12W8-E-5-N-M12G8	Connecting cable · Connecting cables
NEBC-M12W8-E-10-N-M12G8	Connecting cable · Connecting cables
NEBC-M12W8-E-15-N-M12G8	Connecting cable · Connecting cables
NEBL-T12G4-E-15-N-LE4	Connecting cable · Connecting cables
NEBC-M12G8-E-15-N-B-LE8	Connecting cable · Connecting cables
NEBC-M12W8-E-15-N-B-LE8	Connecting cable · Connecting cables
