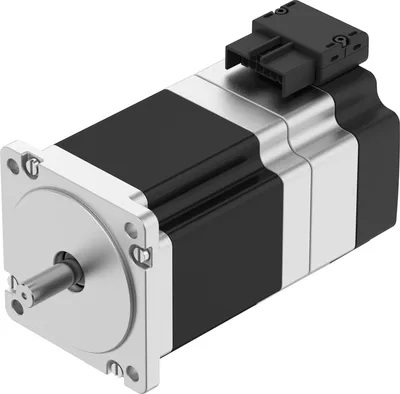

Festo EMMB-ST-87-M-SMB
Step motor. Motor IP20 (motor mili için IP40). Mutlak enkoder, tek veya çok turlu (pilsiz). 3 flanş boyutu MH: 0.22 Nm ... 6.6 Nm. İsteğe bağlı tutma freni ile. Motor düzeltme tablolu 'elektronik etiket' ile otomatik motor algılama. -15 °C'ye kadar uygulamalarda kullanılabilir. Yerden tasarruf sağlayan fişli OCP kablosu (tek kablo fişi), öne veya arkaya konumlandırılabilir. 25 m'ye kadar kablo uzunluğu. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Ortam sıcaklığı-15, 40
Ortam sıcaklığı ile ilgili not80°C'ye kadar, -2%/°C değer düşümü ile
Maks. kurulum yüksekliği4000
Depolama sıcaklığı-20, 70
Bağıl hava nemiYoğuşmasız
Standarda uygunlukIEC 60034
Ürün Hakkında
Step motor. Motor IP20 (motor mili için IP40). Mutlak enkoder, tek veya çok turlu (pilsiz). 3 flanş boyutu MH: 0.22 Nm ... 6.6 Nm. İsteğe bağlı tutma freni ile. Motor düzeltme tablolu 'elektronik etiket' ile otomatik motor algılama. -15 °C'ye kadar uygulamalarda kullanılabilir. Yerden tasarruf sağlayan fişli OCP kablosu (tek kablo fişi), öne veya arkaya konumlandırılabilir. 25 m'ye kadar kablo uzunluğu. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EMMB-ST-87-M-SMB
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Ortam sıcaklığı-15, 40
Ortam sıcaklığı ile ilgili not80°C'ye kadar, -2%/°C değer düşümü ile
Maks. kurulum yüksekliği4000
Maks. montaj yüksekliğine ilişkin not1.000 m'den itibaren: yalnızca 100 m başına -%1.0 değer düşümü ile
Depolama sıcaklığı-20, 70
Bağıl hava nemiYoğuşmasız
Standarda uygunlukIEC 60034
EN 60034-1'e göre sıcaklık sınıfıB
Maks. sargı sıcaklığı130
EN 60034-1'e göre değer sınıfıS1
Sıcaklık izlemeBiSS-C üzerinden dijital motor sıcaklığı
EN 60034-7'ye göre motor tipiIM V1, IM V3
Montaj konumuHerhangi
Koruma sınıfıIP20
Koruma sınıfına ilişkin notIP40 motor mili
Arayüz kodu, motor çıkışı87A
Elektrik bağlantısı 1, bağlantı tipiHibrit fiş
Elektrik bağlantısı 1, konnektör sistemiBağlantı düzeni L10
Elektrik bağlantısı 1, bağlantı/damar sayısı14
Elektrik bağlantısı 1, bağlantı düzeni00997534
Malzemelere ilişkin notRoHS uyumlu
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364 bölge III
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 2 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
OnayRCM, c UL us - Recognised (Oil)
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
Sertifikayı veren kuruluşUL E342973
Nominal çalışma gerilimi DC48
Kutup çifti sayısı50
Motor tutma torku6.6
Nominal tork5.9
Tepe tork6.8
Nominal devir hızı140
Maks. dönüş hızı600
Maks. mekanik hız7000
Tam adım için adım açısı1.8
Adım açısı toleransı±5%
Motor nominal gücü87
Sürekli durma akımı8.2
Nominal motor akımı7.5
Tepe akımı12
Motor sabiti0.79
Gerilim sabiti, faz56.6
Faz sargı direnci0.27
Faz sargı endüktansı2.3
Sargı boyuna endüktansı Ld (faz)3.6
Sargı enine endüktansı Lq (faz)2.3
Elektriksel zaman sabiti8.5
Termal zaman sabiti33
Termal direnç0.88
Ölçüm flanşı250 x 250 x 15 mm, çelik
Çıkışın toplam kütle atalet momenti2.016
Ürün ağırlığı4150
İzin verilen eksenel mil yükü60
İzin verilen radyal mil yükü220
Rotor konum sensörüMutlak enkoder, çok turlu
Rotor konum sensörü, üretici tanımıKCD-BC33B-1617-U09C-JAQ-009
Rotor pozisyon sensörü, mutlak algılanabilir tur sayısı65536
Rotor konum enkoderi arayüzüBiSS-C
Rotor pozisyon sensörü, enkoder ölçüm prensibimanyetik
Rotor konum sensörü, DC çalışma gerilimi14
Rotor konum sensörü, DC çalışma gerilimi aralığı4.75, 15
Rotor poz. enkoderi, sin/cosin p/r2
Rotor konum sensörü, tur başına konum değerleri131072
Rotor konum vericisi çözünürlüğü17
Rotor konum sensörü, açı ölçümü sistem doğruluğu-310, 310
Fren tutma torku4.26
Fren için DC çalışma gerilimi24
Fren akım tüketimi0.49
Güç tüketimi, fren12
Fren bobini direnci49.2
Fren bobini endüktansı110
Fren ayırma süresi44
Fren kapanma süresi110
DC fren tepki gecikmesi30
Maks. fren yüksüz hızı7000
Frenleme işlemi başına maks. sürtünme14000
Saat başına acil durdurma sayısı1
Frenin kütle atalet momenti0.11
Tutma freni anahtarlama çevrimleri10 milyon boşta çalıştırma (sürtünme işi olmadan!)
Ortalama arıza süresi (MTTF), alt bileşen20 yıl, rotor konum enkoderi
Aksesuarlar 55
Festo EMMB-ST-87-M-SMB motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| NEBM-L10G14-EH-2.5-Q7N-LE12 | Motor cable · Connecting cables | |
| EMGA-80-P-G3-SST-87 | Gear unit · Gear unit | |
| NEBM-L10G14-EH-5-Q7N-LE12 | Motor cable · Connecting cables | |
| EMGA-80-P-G5-SST-87 | Gear unit · Gear unit | |
| NEBM-L10G14-EH-10-Q7N-LE12 | Motor cable · Connecting cables | |
| CMMT-ST-C8-1C-MP-S0 | Servo drive · Motor controller | |
| EAMM-A-S60-87A | Axial kit · Mounting accessories | |
| EAMM-U-86-S48-87A-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S62-87A-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-D60-87A-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-D40-87A-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-D60-87A-102-S1 | Parallel kit · Mounting accessories | |
| EAMM-U-86-D40-87A-102-S1 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-87A-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S62-87A-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-D50-87A-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-D50-87A-102-S1 | Parallel kit · Mounting accessories | |
| EAMM-A-T42-87A | Axial kit · Mounting accessories | |
| EAMM-A-M48-80G | Axial kit · Mounting accessories | |
| EAMM-A-D60-87A-S1 | Axial kit · Mounting accessories | |
| EAMM-A-D40-87A-S1 | Axial kit · Mounting accessories | |
| EAMM-A-L38-87A-G2 | Axial kit · Mounting accessories | |
| EAMM-A-N48-87A | Axial kit · Mounting accessories | |
| EAMM-A-L48-80G-G2 | Axial kit · Mounting accessories | |
| EAMM-A-L62-80G-G2 | Axial kit · Mounting accessories | |
| EAMM-A-N48-80G-G2 | Axial kit · Mounting accessories | |
| EAMM-A-N80-80G-G2 | Axial kit · Mounting accessories | |
| EAMM-A-S62-80G-G3 | Axial kit · Mounting accessories | |
| EAMM-A-D60-80G-G2 | Axial kit · Mounting accessories | |
| EAMM-A-D60-80G-S1-G2 | Axial kit · Mounting accessories | |
| EAMM-A-S60-80G | Axial kit · Mounting accessories | |
| EAMM-A-D50-80G | Axial kit · Mounting accessories | |
| EAMM-A-D50-87A | Axial kit · Mounting accessories | |
| EAMM-A-D50-87A-S1 | Axial kit · Mounting accessories | |
| EAMM-A-D50-80G-S1 | Axial kit · Mounting accessories | |
| EAMM-A-D80-80G | Axial kit · Mounting accessories | |
| EAMM-A-D80-80G-S1 | Axial kit · Mounting accessories | |
| EAMM-A-S48-87A-G2 | Axial kit · Mounting accessories | |
| EAMM-A-S62-87A-G2 | Axial kit · Mounting accessories | |
| EAMM-A-N38-87A | Axial kit · Mounting accessories | |
| EAMM-A-T46-87A | Axial kit · Mounting accessories | |
| EAMM-A-D60-87A | Axial kit · Mounting accessories | |
| EAMM-A-D40-87A | Axial kit · Mounting accessories | |
| EAMD-56-46-20-23X27 | Coupling · Mounting accessories | |
| EAMK-A-L62-62A | Coupling housing · Mounting accessories | |
| EAMF-A-62A-80G | Motor flange · Mounting accessories | |
| EAHM-L2-M6-65-L | Screw kit · Mounting accessories | |
| EAMM-A-R38-87A | Axial kit · Mounting accessories | |
| EAMM-A-R48-87A | Axial kit · Mounting accessories | |
| EAMM-A-X48-87A | Axial kit · Mounting accessories | |
| EAMM-A-P8-38A-87A | Axial kit · Mounting accessories | |
| EMGA-80-P-G8-SST-87 | Gear unit · Mounting accessories | |
| EMGA-80-P-G12-SST-87 | Gear unit · Mounting accessories | |
| NEBM-LX/M17- | Motor cable · Electrical accessories | |
| EAMM-A-L48-87A-G2 | Axial kit · Mounting accessories |
