Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

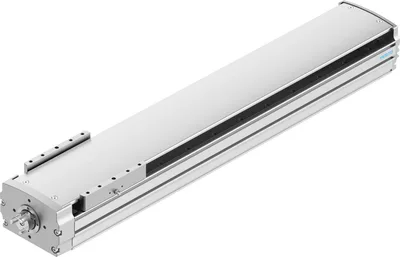

Festo ELGT-BS-120-550-10P
Bilyalı vidalı eksen. Çift etkili kılavuz sayesinde yüksek dayanım ve rijitlik. Kompakt tasarım. Bilyalı vidalı tahrikli. Optimize edilmiş eksen tasarımı sayesinde montaj alanı ile çalışma alanı arasında optimum oran. Montaj kitleriyle motorların kolay entegrasyonu. Elektronik ve otomotiv endüstrisinde kullanım için optimize edilmiştir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku550
Boyut120
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı16
Mil hatvesi10
Ürün Hakkında
Bilyalı vidalı eksen. Çift etkili kılavuz sayesinde yüksek dayanım ve rijitlik. Kompakt tasarım. Bilyalı vidalı tahrikli. Optimize edilmiş eksen tasarımı sayesinde montaj alanı ile çalışma alanı arasında optimum oran. Montaj kitleriyle motorların kolay entegrasyonu. Elektronik ve otomotiv endüstrisinde kullanım için optimize edilmiştir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGT-BS-120-550-10P
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku550
Boyut120
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı16
Mil hatvesi10
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Bilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Sembol00991211
VaryantlarKütlece ana bileşeni bakır, çinko veya nikel olan metallerin kullanımı hariç tutulmuştur. İstisnalar: çelikteki nikel, kimyasal nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik fişleri
Maks. ivme15
Maks. dönüş hızı3000
Maks. hız0.5
Tekrarlama hassasiyeti±0.02 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 8
Koruma sınıfıIP20
Ortam sıcaklığı0, 50
Sürekli besleme kuvveti1265
Alan atalet momenti Iy966000
Alan atalet momenti Iz6011000
vmax'ta boşta tork0.3
vmin'de boşta tork0.08
Maks. kuvvet Fy6800
Maks. kuvvet Fz8090
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)25051
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)29804
Maks. moment Mx300
Maks. moment My310
Maks. moment Mz310
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)1105
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)1142
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)1142
Tahrik milinde maks. radyal kuvvet290
Maks. besleme kuvveti Fx1265
Burulma kütle atalet momenti It506000
Strok metresi başına kütle atalet momenti JH0.3453
Çalışma yükünün kg başına kütle atalet momenti JL0.0253
Kütle atalet momenti JO0.1306
Besleme sabiti10
Hareketli kütle2019
Ürün ağırlığı12070
0 mm strok için temel ağırlık5259
10 mm strok başına ek ağırlık124
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörT46
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik
Aksesuarlar 144
Festo ELGT-BS-120-550-10P motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| EHAM-AK-L9-160-L9-120-MR | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-120-MR | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-90-MR | Angle kit · Mounting accessories | |
| EHAM-MA-L9-160-L9-120 | Adapter kit · Mounting accessories | |
| EHAM-MA-L9-120-L9-90 | Adapter kit · Mounting accessories | |
| EHAM-MA-L9-120-L2-80 | Adapter kit · Mounting accessories | |
| EMMT-AS-60- | Servo motor · Motors | |
| EMMT-ST-87-S-RS | Stepper motor · Motors | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Position sensing | |
| EAMM-A-T46-87A | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-87A-114 | Parallel kit · Mounting accessories | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Position sensing | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Position sensing | |
| EAMM-U-87-T46-60P-114 | Parallel kit · Mounting accessories | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Position sensing | |
| EAMM-A-T46-60P | Axial kit · Mounting accessories | |
| EAHF-L2-45-P | Profile mounting · Mounting accessories | |
| EHAM-AK-L9-160-L9-120-ML | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-120-ML | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-90-ML | Angle kit · Mounting accessories | |
| EAMM-A-T46-84AA | Axial kit · Mounting accessories | |
| EAMM-A-T46-82AA | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-82AA-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-84AA-147 | Parallel kit · Mounting accessories | |
| GASA-MIE-CTR-12M-1 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-10 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-100 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-50 | AX Industrial App · Digital services | |
| NST-5-M5-1 | Slot nut · Mounting accessories | |
| SME-8M-DS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-ZS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-...- | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| EAMM-A-T46-80P | Axial kit · Mounting accessories | |
| EAMM-A-T46-100A | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-80P-114 | Parallel kit · Mounting accessories | |
| EAHF-L2-25-P-S | Profile mounting · Cylinder mountings | |
| EMMT-AS-60-S-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMB | Servo motor · Electrical accessories | |
| ABAN-8-1M4-5-P2 | Slot nut · Mounting accessories | |
| ABAN-8-1M4-5-P100 | Slot nut · Mounting accessories | |
| NST-5-M5-10 | Slot nut · Mounting accessories | |
| NST-5-M5-50 | Slot nut · Mounting accessories | |
| EAMM-A-T46-80PA | Axial kit · Mounting accessories | |
| EAMM-A-T46-70A | Axial kit · Mounting accessories | |
| EAMM-A-T46-70AA | Axial kit · Mounting accessories | |
| EAMM-A-T46-80PB | Axial kit · Mounting accessories | |
| EAMM-A-T46-85AA | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-80PB-114 | Parallel kit · Mounting accessories | |
| EMMB-AS-60-02-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-S30MB | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30MB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30MB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30MB | Servo motor · Electrical accessories | |
| EAMM-U-87-T46-85AA-114 | Parallel kit · Mounting accessories | |
| EAPM-L9-SHE | Sensor bracket · Mounting accessories | |
| EAMM-U-87-T46-60P-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-80P-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-60R-114 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-60RA-114 | Parallel kit · Mounting accessories | |
| EAMM-A-T46-60R | Axial kit · Mounting accessories | |
| EAMM-A-T46-60RA | Axial kit · Mounting accessories | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| EMMT-AS-60-S-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMYB | Servo motor · Electrical accessories | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting | |
| EAMM-A-T46-57A | Axial kit · Mounting accessories |
İlgili Ürünler
Detayları Gör
Festo
YXCF-2
MFR #YXCF-2
SKU #YLSL6U6NTXCKHGD
Detayları Gör
Festo
YXCF-3
MFR #YXCF-3
SKU #YLSZVSBYGKJ08DU
Detayları Gör
Festo
YXCF-4
MFR #YXCF-4
SKU #YLSIOSKDCAW31TC
Detayları Gör
Festo
YXCF-1-B
MFR #YXCF-1-B
SKU #YLS8M1FM2JHSBU
Detayları Gör
Festo
YXCF-2-B
MFR #YXCF-2-B
SKU #YLSAJENB5OIQWGN
Detayları Gör
Festo
YXCL-1-D
MFR #YXCL-1-D
SKU #YLS74NKJF7W65BZ
Detayları Gör
Festo
YXCL-2-D
MFR #YXCL-2-D
SKU #YLS1RJGPTBKRKVF
Detayları Gör
Festo
YXCL-1
MFR #YXCL-1
SKU #YLSFPVVOW7GENV
Detayları Gör
Festo
YXCR-1
MFR #YXCR-1
SKU #YLSW4HQHDBEYOQG
Öne Çıkan Ürünler
Detayları Gör
SMC
NCMC150-0600-X103US
MFR #NCMC150-0600-X103US
SKU #YLS468HQT0B65QG
Detayları Gör
SMC
VQC2101R-51
MFR #VQC2101R-51
SKU #YLSSEY6NT0YLZ8G
Detayları Gör
SMC
MXQ25-40B-M9NZ
MFR #MXQ25-40B-M9NZ
SKU #YLST5TX9LNATRNS
Detayları Gör
SMC
MGPL25TN-200BZ-XC9
MFR #MGPL25TN-200BZ-XC9
SKU #YLSPBI637NOCN0Y
Detayları Gör
SMC
AL30-03-8-A
MFR #AL30-03-8-A
SKU #YLS6GDABZE4BN7A
Detayları Gör
Baldor
VM8001-5
MFR #VM8001-5
SKU #YLS3TOWVXWW0DHP
Detayları Gör
Danfoss Aeroquip LLC
EH22512
MFR #EH22512
SKU #YLSRZ91UGVO64DG
Detayları Gör
SMC
NCDMC150-0600-X155US
MFR #NCDMC150-0600-X155US
SKU #YLS8ICKGSKYC93L
Detayları Gör
SMC
VQ1200-51-Q
MFR #VQ1200-51-Q
SKU #YLSOVA6N31QD04G
Detayları Gör
SMC
AC40B-N04G-RZ-B F/R COMBO MODULAR
MFR #AC40B-N04G-RZ-B F/R COMBO MODULAR
SKU #YLS1HII4JHHH09L
İlgili Aramalar
Festo ELGT-BS-120-550-10P fiyatFesto ELGT-BS-120-550-10P teklif alFesto ELGT-BS-120-550-10P satın alELGT-BS-120-550-10P fiyatELGT-BS-120-550-10P stok durumuFesto yedek parçaFesto ELGT-BS-120-550-10P muadilFesto ELGT-BS-120-550-10P teknik özellikler
