Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

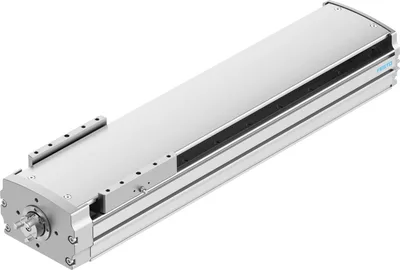

Festo ELGT-BS-120-400-10P
Bilyalı vidalı eksen. Çift etkili kılavuz sayesinde yüksek dayanım ve rijitlik. Kompakt tasarım. Bilyalı vidalı tahrikli. Optimize edilmiş eksen tasarımı sayesinde montaj alanı ile çalışma alanı arasında optimum oran. Montaj kitleriyle motorların kolay entegrasyonu. Elektronik ve otomotiv endüstrisinde kullanım için optimize edilmiştir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku400
Boyut120
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı16
Mil hatvesi10
Ürün Hakkında
Bilyalı vidalı eksen. Çift etkili kılavuz sayesinde yüksek dayanım ve rijitlik. Kompakt tasarım. Bilyalı vidalı tahrikli. Optimize edilmiş eksen tasarımı sayesinde montaj alanı ile çalışma alanı arasında optimum oran. Montaj kitleriyle motorların kolay entegrasyonu. Elektronik ve otomotiv endüstrisinde kullanım için optimize edilmiştir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGT-BS-120-400-10P
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku400
Boyut120
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı16
Mil hatvesi10
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Bilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Sembol00991211
VaryantlarKütlece ana bileşeni bakır, çinko veya nikel olan metallerin kullanımı hariç tutulmuştur. İstisnalar: çelikteki nikel, kimyasal nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik fişleri
Maks. ivme15
Maks. dönüş hızı3000
Maks. hız0.5
Tekrarlama hassasiyeti±0.02 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 8
Koruma sınıfıIP20
Ortam sıcaklığı0, 50
Sürekli besleme kuvveti1265
Alan atalet momenti Iy966000
Alan atalet momenti Iz6011000
vmax'ta boşta tork0.3
vmin'de boşta tork0.08
Maks. kuvvet Fy6800
Maks. kuvvet Fz8090
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)25051
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)29804
Maks. moment Mx300
Maks. moment My310
Maks. moment Mz310
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)1105
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)1142
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)1142
Tahrik milinde maks. radyal kuvvet290
Maks. besleme kuvveti Fx1265
Burulma kütle atalet momenti It506000
Strok metresi başına kütle atalet momenti JH0.3453
Çalışma yükünün kg başına kütle atalet momenti JL0.0253
Kütle atalet momenti JO0.1306
Besleme sabiti10
Hareketli kütle2019
Ürün ağırlığı10212
0 mm strok için temel ağırlık5259
10 mm strok başına ek ağırlık124
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörT46
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik
Aksesuarlar 144
Festo ELGT-BS-120-400-10P motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| EMMT-AS-60- | Servo motor · Motors | |
| EMMT-ST-87-S-RS | Stepper motor · Motors | |
| EAMM-A-T46-87A | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-87A-114 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-60P-114 | Parallel kit · Mounting accessories | |
| EAMM-A-T46-60P | Axial kit · Mounting accessories | |
| EAHF-L2-45-P | Profile mounting · Mounting accessories | |
| EHAM-AK-L9-160-L9-120-ML | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-120-ML | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-90-ML | Angle kit · Mounting accessories | |
| EHAM-AK-L9-160-L9-120-MR | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-120-MR | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-90-MR | Angle kit · Mounting accessories | |
| EHAM-MA-L9-160-L9-120 | Adapter kit · Mounting accessories | |
| EHAM-MA-L9-120-L9-90 | Adapter kit · Mounting accessories | |
| EHAM-MA-L9-120-L2-80 | Adapter kit · Mounting accessories | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Position sensing | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Position sensing | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Position sensing | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Position sensing | |
| EAMM-A-T46-84AA | Axial kit · Mounting accessories | |
| EAMM-A-T46-82AA | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-82AA-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-84AA-147 | Parallel kit · Mounting accessories | |
| GASA-MIE-CTR-12M-1 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-10 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-100 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-50 | AX Industrial App · Digital services | |
| NST-5-M5-1 | Slot nut · Mounting accessories | |
| SME-8M-DS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-ZS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-...- | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| EAMM-A-T46-80P | Axial kit · Mounting accessories | |
| EAMM-A-T46-100A | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-80P-114 | Parallel kit · Mounting accessories | |
| EAHF-L2-25-P-S | Profile mounting · Cylinder mountings | |
| EMMT-AS-60-S-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMB | Servo motor · Electrical accessories | |
| ABAN-8-1M4-5-P2 | Slot nut · Mounting accessories | |
| ABAN-8-1M4-5-P100 | Slot nut · Mounting accessories | |
| NST-5-M5-10 | Slot nut · Mounting accessories | |
| NST-5-M5-50 | Slot nut · Mounting accessories | |
| EAMM-A-T46-80PA | Axial kit · Mounting accessories | |
| EAMM-A-T46-70A | Axial kit · Mounting accessories | |
| EAMM-A-T46-70AA | Axial kit · Mounting accessories | |
| EAMM-A-T46-80PB | Axial kit · Mounting accessories | |
| EAMM-A-T46-85AA | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-80PB-114 | Parallel kit · Mounting accessories | |
| EMMB-AS-60-02-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-S30MB | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30MB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30MB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30MB | Servo motor · Electrical accessories | |
| EAMM-U-87-T46-85AA-114 | Parallel kit · Mounting accessories | |
| EAPM-L9-SHE | Sensor bracket · Mounting accessories | |
| EAMM-U-87-T46-60P-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-80P-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-60R-114 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-60RA-114 | Parallel kit · Mounting accessories | |
| EAMM-A-T46-60R | Axial kit · Mounting accessories | |
| EAMM-A-T46-60RA | Axial kit · Mounting accessories | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| EMMT-AS-60-S-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMYB | Servo motor · Electrical accessories | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting | |
| EAMM-A-T46-57A | Axial kit · Mounting accessories |
İlgili Ürünler
Detayları Gör
Festo
YXCF-2
MFR #YXCF-2
SKU #YLSL6U6NTXCKHGD
Detayları Gör
Festo
YXCF-3
MFR #YXCF-3
SKU #YLSZVSBYGKJ08DU
Detayları Gör
Festo
YXCF-4
MFR #YXCF-4
SKU #YLSIOSKDCAW31TC
Detayları Gör
Festo
YXCF-1-B
MFR #YXCF-1-B
SKU #YLS8M1FM2JHSBU
Detayları Gör
Festo
YXCF-2-B
MFR #YXCF-2-B
SKU #YLSAJENB5OIQWGN
Detayları Gör
Festo
YXCL-1-D
MFR #YXCL-1-D
SKU #YLS74NKJF7W65BZ
Detayları Gör
Festo
YXCL-2-D
MFR #YXCL-2-D
SKU #YLS1RJGPTBKRKVF
Detayları Gör
Festo
YXCL-1
MFR #YXCL-1
SKU #YLSFPVVOW7GENV
Detayları Gör
Festo
YXCR-1
MFR #YXCR-1
SKU #YLSW4HQHDBEYOQG
Öne Çıkan Ürünler
Detayları Gör
SMC
MGPM25-100Z-XC4
MFR #MGPM25-100Z-XC4
SKU #YLSH71U0VZZBO5I
Detayları Gör
SMC
CDJ2L16-125Z-B
MFR #CDJ2L16-125Z-B
SKU #YLS5V0RW2VJJR1A
Detayları Gör
SMC
MXQ25L-40B-M9NZ
MFR #MXQ25L-40B-M9NZ
SKU #YLSD1VANMRI726Z
Detayları Gör
SMC
CM2B40-75Z
MFR #CM2B40-75Z
SKU #YLSOGLJ512KWTEJ
Detayları Gör
Baldor
VFSWDM3546T-5E
MFR #VFSWDM3546T-5E
SKU #YLSRYYEFOOW6J5E
Detayları Gör
SMC
CG5EN50SV-150
MFR #CG5EN50SV-150
SKU #YLST11TLVYPVP7H
Detayları Gör
Baldor
BM3615T W/ 2-1/4" LONG SHAFT
MFR #BM3615T W/ 2-1/4" LONG SHAFT
SKU #YLSUV0OKQIKNTRJ
Detayları Gör
SMC
MDBB63-100Z
MFR #MDBB63-100Z
SKU #YLSNBPQBGLI90UX
Detayları Gör
SMC
MTS32-150M
MFR #MTS32-150M
SKU #YLSSJCSBTRLX2P7
Detayları Gör
SMC
AC40B-N04G-RZ-B F/R COMBO MODULAR
MFR #AC40B-N04G-RZ-B F/R COMBO MODULAR
SKU #YLS1HII4JHHH09L
İlgili Aramalar
Festo ELGT-BS-120-400-10P fiyatFesto ELGT-BS-120-400-10P teklif alFesto ELGT-BS-120-400-10P satın alELGT-BS-120-400-10P fiyatELGT-BS-120-400-10P stok durumuFesto yedek parçaFesto ELGT-BS-120-400-10P muadilFesto ELGT-BS-120-400-10P teknik özellikler
