Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

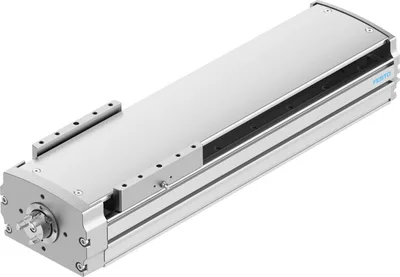

Festo ELGT-BS-120- -
Bilyalı vidalı eksen. Çift etkili kılavuz sayesinde yüksek dayanım ve rijitlik. Kompakt tasarım. Bilyalı vidalı tahrikli. Optimize edilmiş eksen tasarımı sayesinde montaj alanı ile çalışma alanı arasında optimum oran. Montaj kitleriyle motorların kolay entegrasyonu. Elektronik ve otomotiv endüstrisinde kullanım için optimize edilmiştir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku100, 1100
Boyut120
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı15, 16
Mil hatvesi10, 20
Ürün Hakkında
Bilyalı vidalı eksen. Çift etkili kılavuz sayesinde yüksek dayanım ve rijitlik. Kompakt tasarım. Bilyalı vidalı tahrikli. Optimize edilmiş eksen tasarımı sayesinde montaj alanı ile çalışma alanı arasında optimum oran. Montaj kitleriyle motorların kolay entegrasyonu. Elektronik ve otomotiv endüstrisinde kullanım için optimize edilmiştir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGT-BS-120- -
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku100, 1100
Boyut120
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı15, 16
Mil hatvesi10, 20
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Bilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Sembol00991211
VaryantlarKütlece ana bileşeni bakır, çinko veya nikel olan metallerin kullanımı hariç tutulmuştur. İstisnalar: çelikteki nikel, kimyasal nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik fişleri
Maks. ivme15
Maks. dönüş hızı3000
Maks. hız0.5, 1
Tekrarlama hassasiyeti±0.02 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 8
Koruma sınıfıIP20
Ortam sıcaklığı0, 50
Sürekli besleme kuvveti805, 1265
Alan atalet momenti Iy966000
Alan atalet momenti Iz6011000
vmax'ta boşta tork0.3
vmin'de boşta tork0.08
Maks. kuvvet Fy6800
Maks. kuvvet Fz8090
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)25051
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)29804
Maks. moment Mx300
Maks. moment My310
Maks. moment Mz310
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)1105
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)1142
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)1142
Tahrik milinde maks. radyal kuvvet290
Maks. besleme kuvveti Fx805, 1265
Burulma kütle atalet momenti It506000
Strok metresi başına kütle atalet momenti JH0.2522, 0.3453
Çalışma yükünün kg başına kütle atalet momenti JL0.0253, 0.1013
Kütle atalet momenti JO0.1306, 0.2654
Ek kızak için kütle atalet momenti JW0.0448, 0.1793
Besleme sabiti10, 20
Hareketli kütle2019, 2036
Ürün ağırlığı6454, 18880
Ek kızak ağırlığı1770
0 mm strok için temel ağırlık5235, 5259
10 mm strok başına ek ağırlık124
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörT46
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik
Aksesuarlar 153
Festo ELGT-BS-120- - motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| EMMT-AS-60- | Servo motor · Motors | |
| EMMT-ST-87-S-RS | Stepper motor · Motors | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Position sensing | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Position sensing | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Position sensing | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Position sensing | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| EAMM-A-T46-87A | Axial kit · Mounting accessories | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| EAMM-U-87-T46-87A-114 | Parallel kit · Mounting accessories | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| EAMM-U-87-T46-60P-114 | Parallel kit · Mounting accessories | |
| EAMM-A-T46-60P | Axial kit · Mounting accessories | |
| EAHF-L2-45-P | Profile mounting · Mounting accessories | |
| EHAM-AK-L9-160-L9-120-ML | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-120-ML | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-90-ML | Angle kit · Mounting accessories | |
| EHAM-AK-L9-160-L9-120-MR | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-120-MR | Angle kit · Mounting accessories | |
| EHAM-AK-L9-120-L9-90-MR | Angle kit · Mounting accessories | |
| EHAM-MA-L9-160-L9-120 | Adapter kit · Mounting accessories | |
| EHAM-MA-L9-120-L9-90 | Adapter kit · Mounting accessories | |
| EHAM-MA-L9-120-L2-80 | Adapter kit · Mounting accessories | |
| EAMM-A-T46-84AA | Axial kit · Mounting accessories | |
| EAMM-A-T46-82AA | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-82AA-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-84AA-147 | Parallel kit · Mounting accessories | |
| GASA-MIE-CTR-12M-1 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-10 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-100 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-50 | AX Industrial App · Digital services | |
| NST-5-M5-1 | Slot nut · Mounting accessories | |
| SME-8M-DS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-ZS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-...- | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| EAMM-A-T46-80P | Axial kit · Mounting accessories | |
| EAMM-A-T46-100A | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-80P-114 | Parallel kit · Mounting accessories | |
| EAHF-L2-25-P-S | Profile mounting · Cylinder mountings | |
| EMMT-AS-60-S-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMB | Servo motor · Electrical accessories | |
| ABAN-8-1M4-5-P2 | Slot nut · Mounting accessories | |
| ABAN-8-1M4-5-P100 | Slot nut · Mounting accessories | |
| NST-5-M5-10 | Slot nut · Mounting accessories | |
| NST-5-M5-50 | Slot nut · Mounting accessories | |
| EAMM-A-T46-80PA | Axial kit · Mounting accessories | |
| EAMM-A-T46-70A | Axial kit · Mounting accessories | |
| EAMM-A-T46-70AA | Axial kit · Mounting accessories | |
| EAMM-A-T46-80PB | Axial kit · Mounting accessories | |
| EAMM-A-T46-85AA | Axial kit · Mounting accessories | |
| EAMM-U-87-T46-80PB-114 | Parallel kit · Mounting accessories | |
| EMMB-AS-60-02-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-S30MB | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-02-K-S30MB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30S | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30SB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-S30MB | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30M | Servo motor · Electrical accessories | |
| EMMB-AS-60-04-K-S30MB | Servo motor · Electrical accessories | |
| EAMM-U-87-T46-85AA-114 | Parallel kit · Mounting accessories | |
| EAPM-L9-SHE | Sensor bracket · Mounting accessories | |
| EAPM-L9-120-SLS | Switch lug · Mounting accessories | |
| EAPM-L9-120-SLE | Switch lug · Mounting accessories | |
| EAMM-U-87-T46-60P-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-60R-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-60RA-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-70A-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-70AA-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-80P-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-80PB-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-87A-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-60R-114 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T46-60RA-114 | Parallel kit · Mounting accessories | |
| EAMM-A-T46-60R | Axial kit · Mounting accessories | |
| EAMM-A-T46-60RA | Axial kit · Mounting accessories | |
| EHAM-MA-L9-120-L9-90-S | Adapter kit · Mounting accessories | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| EMMT-AS-60-S-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMYB | Servo motor · Electrical accessories | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting | |
| EAMM-A-T46-57A | Axial kit · Mounting accessories |
İlgili Ürünler
Detayları Gör
Festo
YXCF-2
MFR #YXCF-2
SKU #YLSL6U6NTXCKHGD
Detayları Gör
Festo
YXCF-3
MFR #YXCF-3
SKU #YLSZVSBYGKJ08DU
Detayları Gör
Festo
YXCF-4
MFR #YXCF-4
SKU #YLSIOSKDCAW31TC
Detayları Gör
Festo
YXCF-1-B
MFR #YXCF-1-B
SKU #YLS8M1FM2JHSBU
Detayları Gör
Festo
YXCF-2-B
MFR #YXCF-2-B
SKU #YLSAJENB5OIQWGN
Detayları Gör
Festo
YXCL-1-D
MFR #YXCL-1-D
SKU #YLS74NKJF7W65BZ
Detayları Gör
Festo
YXCL-2-D
MFR #YXCL-2-D
SKU #YLS1RJGPTBKRKVF
Detayları Gör
Festo
YXCL-1
MFR #YXCL-1
SKU #YLSFPVVOW7GENV
Detayları Gör
Festo
YXCR-1
MFR #YXCR-1
SKU #YLSW4HQHDBEYOQG
Öne Çıkan Ürünler
Detayları Gör
SMC
CM2B40-75Z
MFR #CM2B40-75Z
SKU #YLSOGLJ512KWTEJ
Detayları Gör
SMC
MXQ25L-40B-M9NZ
MFR #MXQ25L-40B-M9NZ
SKU #YLSD1VANMRI726Z
Detayları Gör
SMC
NCDMC150-0600-X155US
MFR #NCDMC150-0600-X155US
SKU #YLS8ICKGSKYC93L
Detayları Gör
SMC
VQZ2121-5LO1-N3T
MFR #VQZ2121-5LO1-N3T
SKU #YLSEL35MGGQ9FOL
Detayları Gör
SMC
SY5420-5DZ-01
MFR #SY5420-5DZ-01
SKU #YLSQW9MERWL033X
Detayları Gör
Baldor
VM8001-5
MFR #VM8001-5
SKU #YLS3TOWVXWW0DHP
Detayları Gör
SMC
VQ1200-51-Q
MFR #VQ1200-51-Q
SKU #YLSOVA6N31QD04G
Detayları Gör
Baldor
VFSWDM3546T-5E
MFR #VFSWDM3546T-5E
SKU #YLSRYYEFOOW6J5E
Detayları Gör
SMC
AW20-N02CG-6CZ-B
MFR #AW20-N02CG-6CZ-B
SKU #YLSNOOF0IBCZ3J3
Detayları Gör
SMC
MY1M20-200AH
MFR #MY1M20-200AH
SKU #YLSIZ8K8N4KBPBQ
İlgili Aramalar
Festo ELGT-BS-120- - fiyatFesto ELGT-BS-120- - teklif alFesto ELGT-BS-120- - satın alELGT-BS-120- - fiyatELGT-BS-120- - stok durumuFesto yedek parçaFesto ELGT-BS-120- - muadilFesto ELGT-BS-120- - teknik özellikler
