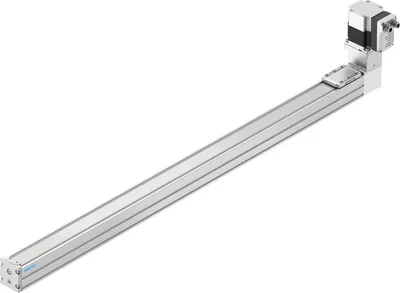

Festo ELGS-TB-KF-45-800-ST-M-H1-PLK-AA

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Festo ELGS-TB-KF-45-800-ST-M-H1-PLK-AA

Dişli kayışlı eksen ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Dayanıklı triger kayışlı kızak ve bilyalı rulman kılavuzu sayesinde dinamik XY hareketleri. İç kılavuz sayesinde dış etkilere karşı korumalı. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

FestoMFR # ELGS-TB-KF-45-800-ST-M-H1-PLK-AASKU # YLS94GAE4Z0L6E8
Tahrik pinyonunun efektif çapı19.1
Çalışma stroku800
Boyut45
Strok rezervi0
Triger kayışı uzaması0.187
Triger kayışı hatvesi2
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Dişli kayışlı eksen ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Dayanıklı triger kayışlı kızak ve bilyalı rulman kılavuzu sayesinde dinamik XY hareketleri. İç kılavuz sayesinde dış etkilere karşı korumalı. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

Festo ELGS-TB-KF-45-800-ST-M-H1-PLK-AA

  • Orijinal ve sertifikalı Festo ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Tahrik pinyonunun efektif çapı19.1
Çalışma stroku800
Boyut45
Strok rezervi0
Triger kayışı uzaması0.187
Triger kayışı hatvesi2
Montaj konumuYatay
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Dişli kayışlı, Entegre tahrikli
Motor tipiStep motor
Sembol00997293
Konum algılamaMotor enkoderi, Yaklaşım şalteri ile
ReferanslamaPozitif sabit durdurma bloğu, Negatif sabit durdurma bloğu
Rotor konum sensörüMutlak enkoder, tek tur
Rotor pozisyon sensörü, enkoder ölçüm prensibimanyetik
Sıcaklık izlemeAşırı sıcaklıkta kapanma, Analog çıkışlı entegre hassas CMOS sıcaklık sensörü
Ek fonksiyonlarKullanıcı arayüzü, Dahili son konum algılama
EkranLED
Hazır durumu göstergesiLED
Maks. ivme6
Maks. hız1.2
Hız "Speed press"0.024
Tekrarlama hassasiyeti±0.1 mm
Dijital lojik çıkış özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
Çalışma oranı100%
Yalıtım koruma sınıfıB
Dijital lojik çıkışlar maks. akım100
Maks. akım tüketimi5300
Maks. akım tüketimi, lojik0.3
Nominal gerilim DC24
Nominal akım5.3
Parametrelendirme arayüzüIO-Link®, Kullanıcı arayüzü
Rotor konum vericisi çözünürlüğü16
İzin verilen gerilim dalgalanmaları+/- 15 %
Güç kaynağı, bağlantı tipiFiş
Güç beslemesi, bağlantı sistemiM12x1, EN 61076-2-111'e göre T kodlu
Güç kaynağı, pin/tel sayısı4
Güç beslemesi, bağlantı düzeni00995989
OnayRCM
KC işaretiKC-EMV
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)İngiltere EMC talimatlarına göre, İngiltere RoHS talimatlarına göre
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6 standartlarına göre şiddet seviyesi 1 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi
LABS (PWIS) uygunluğuVDMA24364 bölge III
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1 uyarınca Sınıf 7
Depolama sıcaklığı-20, 60
Bağıl hava nemi0 - 90%
Koruma sınıfıIP40
Koruma sınıfıIII
Ortam sıcaklığı0, 50
Ortam sıcaklığı ile ilgili not30°C üzerindeki ortam sıcaklıklarında güç, K başına %2 azaltılmalıdır.
Alan atalet momenti Iy140000
Alan atalet momenti Iz170000
Maks. kuvvet Fy880
Maks. kuvvet Fz880
Maks. kuvvet Fy toplam eksen300
Maks. kuvvet Fz toplam eksen600
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)3240
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)3240
Maks. moment Mx5.5
Maks. moment My4.7
Maks. moment Mz4.7
Maks. moment Mx toplam eksen5.5
Maks. moment My toplam eksen4.7
Maks. moment Mz toplam eksen4.7
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)20
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)17
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)17
Maks. besleme kuvveti Fx75
Referans efektif yük, yatay2.5
Burulma kütle atalet momenti It8500
Besleme sabiti60
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle169
0 mm strok için hareketli kütle169
Kızak ağırlığı55
Ürün ağırlığı3630
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Dijital lojik çıkış sayısı 24 V DC2
Dijital mantık girişi sayısı2
Lojik giriş spesifikasyonuIEC 61131-2 esaslı, tip 1
Lojik giriş çalışma aralığı24
IO-Link, SIO modu desteğiEvet
Mantık girişi özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
IO-Link, Protokol versiyonuCihaz V 1.1
IO-Link, iletişim moduCOM3 (230.4 kBaud)
IO-Link, Port sınıfıA
IO-Link, port sayısı1
IO-Link, proses verisi uzunluğu OUT2 bayt
IO-Link, proses verisi içeriği OUTİçeri hareket 1 bit, Dışarı hareket 1 bit, Hata onaylama 1 bit, Ara konuma hareket 1 bit
IO-Link, proses verisi uzunluğu IN2 bayt
IO-Link, Proses verisi içeriği INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, servis verisi IN32 bit kuvvet, 32 bit konum, 32 bit hız
IO-Link, Min. çevrim süresi1 ms
IO-Link, veri depolama gerekli500
Maks. kablo uzunluğu15 m çıkışlar, 15 m girişler, IO-Link® çalışmasında 20 m
Çıkışlar için anahtarlama mantığıPNP (pozitif anahtarlama)
Girişler için anahtarlama mantığıPNP (pozitif anahtarlama)
IO-Link, bağlantı teknolojisiFiş
Lojik arayüz, bağlantı tipiFiş
Lojik arayüzü, bağlantı teknolojisiM12x1, EN 61076-2-101 uyarınca A kodlu
Lojik arayüz, pin/tel sayısı8
Lojik arayüz, soket düzeni00992264
Montaj tipiDişi dişli, Merkezleme burcu ve pimi ile, Aksesuarlarla
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiPaslanmaz çelik şerit
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiTemperlenmiş çelik
Kılavuz ray malzemesiTemperlenmiş çelik
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiBasınçlı döküm alüminyum
Dişli kayış malzemesiCam elyaflı polikloropren

Aksesuarlar 65

Festo ELGS-TB-KF-45-800-ST-M-H1-PLK-AA motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
NEBL-T12G4-E-2-N-LE4 Connecting cable · Connecting cables
EAPM-L2-SHSensor bracket · Position sensing
EAPM-L2-45-SLSSwitch lug · Position sensing
NEBC-M12W8-E-2-N-B-LE8Connecting cable · Connecting cables
NEBC-M12G8-E-5-N-B-LE8Connecting cable · Connecting cables
CDSU-1IO-Link® master USB · Electrical accessories
NEBC-M12W8-E-5-N-B-LE8Connecting cable · Connecting cables
NEBC-M12G8-E-2-N-B-LE8Connecting cable · Connecting cables
NEFC-M12G8-0.3-M12G5-LKAdapter · Connecting cables
NEBL-T12W4-E-2-N-LE4Connecting cable · Connecting cables
NEBL-T12W4-E-5-N-LE4Connecting cable · Connecting cables
SIES-8M-PO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-PO-24V-K-0,3-M8DProximity sensor · Position sensing
SIES-8M-NO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-NO-24V-K-0,3-M8DProximity sensor · Position sensing
EAHF-L2-45-PProfile mounting · Mounting accessories
NEBA-M8G3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-M8G3Connecting cable · Connecting cables
NEBC-M12G8-E-2-N-M12G8Connecting cable · Connecting cables
NEBC-M12G8-E-5-N-M12G8Connecting cable · Connecting cables
NEBC-M12W8-E-2-N-M12G8Connecting cable · Connecting cables
NEBC-M12W8-E-5-N-M12G8Connecting cable · Connecting cables
NEBL-T12G4-E-5-N-LE4 Connecting cable · Connecting cables
ZBS-4Centring pin · Mounting accessories
SIES-8M-PS-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-PS-24V-E-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-PS-24V-E-2,5-OEProximity sensor · Cylinder sensors for direct mounting
SMT-8M-A-PO-24V-E-7,5-OEProximity sensor · Cylinder sensors for direct mounting
EAHF-L2-45-P-D3Profile mounting · Cylinder mountings
EAHF-L2-25-P-D2Profile mounting · Cylinder mountings
EAHF-L2-45-P-SProfile mounting · Cylinder mountings
EADT-S-L5-32Clamping element · Mounting accessories
EHAA-D-L2-45-L2-45Adapter kit · Cylinder mountings
EHAA-D-L2-60-L2-60Adapter kit · Cylinder mountings
NEBL-T12W4-E-10-N-LE4Connecting cable · Connecting cables
NEBL-T12W4-E-15-N-LE4Connecting cable · Connecting cables
NEBC-M12G8-E-10-N-M12G8Connecting cable · Connecting cables
NEBC-M12G8-E-15-N-M12G8Connecting cable · Connecting cables
NEBC-M12W8-E-10-N-M12G8Connecting cable · Connecting cables
NEBC-M12W8-E-15-N-M12G8Connecting cable · Connecting cables
NEBL-T12G4-E-10-N-LE4 Connecting cable · Connecting cables
NEBL-T12G4-E-15-N-LE4 Connecting cable · Connecting cables
NEBC-M12G8-E-15-N-B-LE8Connecting cable · Connecting cables
NEBC-M12W8-E-15-N-B-LE8Connecting cable · Connecting cables
NEBC-M12W8-E-10-N-B-LE8Connecting cable · Connecting cables
NEBC-M12G8-E-10-N-B-LE8Connecting cable · Connecting cables
