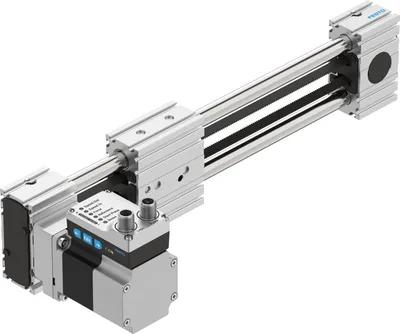

Festo ELGE-TB-35-300-0H-ST-M-H1-PLK-AA-AT-FR
Dişli kayışlı eksen ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Basit taşıma ve konumlandırma görevleri için maliyet optimize tasarım. Hızlı ve kolay montaj için montaja hazır ünite. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Tahrik pinyonunun efektif çapı18.46
Çalışma stroku300
Boyut35
Triger kayışı uzaması0.094
Triger kayışı hatvesi2
Montaj konumuYatay
Ürün Hakkında
Dişli kayışlı eksen ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Basit taşıma ve konumlandırma görevleri için maliyet optimize tasarım. Hızlı ve kolay montaj için montaja hazır ünite. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGE-TB-35-300-0H-ST-M-H1-PLK-AA-AT-FR
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Tahrik pinyonunun efektif çapı18.46
Çalışma stroku300
Boyut35
Triger kayışı uzaması0.094
Triger kayışı hatvesi2
Montaj konumuYatay
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Dişli kayışlı, Entegre tahrikli
Motor tipiStep motor
Sembol00997293
Konum algılamaMotor enkoderi, Yaklaşım şalteri ile
ReferanslamaPozitif sabit durdurma bloğu, Negatif sabit durdurma bloğu
Rotor konum sensörüMutlak enkoder, tek tur
Rotor pozisyon sensörü, enkoder ölçüm prensibimanyetik
Sıcaklık izlemeAşırı sıcaklıkta kapanma, Analog çıkışlı entegre hassas CMOS sıcaklık sensörü
Ek fonksiyonlarKullanıcı arayüzü, Dahili son konum algılama
EkranLED
Hazır durumu göstergesiLED
Maks. ivme8.5
Maks. hız1.2
Hız "Speed press"0.024
Tekrarlama hassasiyeti±0.1 mm
Dijital lojik çıkış özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
Çalışma oranı100%
Yalıtım koruma sınıfıB
Dijital lojik çıkışlar maks. akım100
Maks. akım tüketimi5300
Maks. akım tüketimi, lojik0.3
Nominal gerilim DC24
Nominal akım5.3
Parametrelendirme arayüzüIO-Link®, Kullanıcı arayüzü
Rotor konum vericisi çözünürlüğü16
İzin verilen gerilim dalgalanmaları+/- 15 %
Güç kaynağı, bağlantı tipiFiş
Güç beslemesi, bağlantı sistemiM12x1, EN 61076-2-111'e göre T kodlu
Güç kaynağı, pin/tel sayısı4
Güç beslemesi, bağlantı düzeni00995989
OnayRCM
KC işaretiKC-EMV
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)İngiltere EMC talimatlarına göre, İngiltere RoHS talimatlarına göre
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 2 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
LABS (PWIS) uygunluğuVDMA24364 bölge III
Depolama sıcaklığı-20, 60
Bağıl hava nemi0 - 90%
Koruma sınıfıIP20
Koruma sınıfıIII
Ortam sıcaklığı0, 50
Ortam sıcaklığı ile ilgili not30°C üzerindeki ortam sıcaklıklarında güç, K başına %2 azaltılmalıdır.
Alan atalet momenti Iy3770
Alan atalet momenti Iz4190
Maks. kuvvet Fy50
Maks. kuvvet Fz50
Maks. moment Mx2.5
Maks. moment My8
Maks. moment Mz8
Maks. besleme kuvveti Fx50
Referans efektif yük, yatay2.8
Besleme sabiti58
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
10 mm strok başına ek hareketli kütle0.31
Ürün ağırlığı3240
Dijital lojik çıkış sayısı 24 V DC2
Dijital mantık girişi sayısı2
Lojik giriş spesifikasyonuIEC 61131-2 esaslı, tip 1
Lojik giriş çalışma aralığı24
IO-Link, SIO modu desteğiEvet
Mantık girişi özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
IO-Link, Protokol versiyonuCihaz V 1.1
IO-Link, iletişim moduCOM3 (230.4 kBaud)
IO-Link, Port sınıfıA
IO-Link, port sayısıCihaz 1
IO-Link, proses verisi uzunluğu OUT2 bayt
IO-Link, proses verisi içeriği OUTİçeri hareket 1 bit, Dışarı hareket 1 bit, Hata onaylama 1 bit, Ara konuma hareket 1 bit
IO-Link, proses verisi uzunluğu IN2 bayt
IO-Link, Proses verisi içeriği INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
IO-Link, servis verisi IN32 bit kuvvet, 32 bit konum, 32 bit hız
IO-Link, Min. çevrim süresi1 ms
IO-Link, veri depolama gerekli500
Maks. kablo uzunluğu15 m çıkışlar, 15 m girişler, IO-Link® çalışmasında 20 m
Çıkışlar için anahtarlama mantığıPNP (pozitif anahtarlama)
Girişler için anahtarlama mantığıPNP (pozitif anahtarlama)
IO-Link, bağlantı teknolojisiFiş
Lojik arayüz, bağlantı tipiFiş
Lojik arayüzü, bağlantı teknolojisiM12x1, EN 61076-2-101 uyarınca A kodlu
Lojik arayüz, pin/tel sayısı8
Lojik arayüz, soket düzeni00992264
Montaj tipiProfil montajı
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Tahrik kapağı malzemesiEloksallı dövme alüminyum alaşımı
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Triger kayış sıkıştırma parçası malzemesiBerilyum bakır
Dişli kayış malzemesiCam elyaf ve naylon kaplamalı polikloropren
Aksesuarlar 57
Festo ELGE-TB-35-300-0H-ST-M-H1-PLK-AA-AT-FR motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| NEBC-M12W8-E-5-N-B-LE8 | Connecting cable · Connecting cables | |
| EAPM-L4-SHS | Sensor bracket · Position sensing | |
| NEBL-T12W4-E-5-N-LE4 | Connecting cable · Connecting cables | |
| CDSU-1 | IO-Link® master USB · Electrical accessories | |
| NEBC-M12G8-E-2-N-B-LE8 | Connecting cable · Connecting cables | |
| NEFC-M12G8-0.3-M12G5-LK | Adapter · Connecting cables | |
| NEBL-T12G4-E-2-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-2-N-B-LE8 | Connecting cable · Connecting cables | |
| EAPM-L4-SLS | Switch lug · Position sensing | |
| MUE-50 | Profile mounting · Mounting accessories | |
| NEBL-T12G4-E-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12W4-E-2-N-LE4 | Connecting cable · Connecting cables | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| NEBC-M12G8-E-5-N-B-LE8 | Connecting cable · Connecting cables | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| NEBC-M12G8-E-2-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-5-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-2-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-5-N-M12G8 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| ABAN-3-1 M3-4-M-P1 | Slot nut · Mounting accessories | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| ZBH-7-B | Centring sleeve · Mounting accessories | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| NEBL-T12W4-E-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12W4-E-15-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-10-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-15-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-10-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-15-N-M12G8 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-15-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-15-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-15-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-10-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-10-N-B-LE8 | Connecting cable · Connecting cables |
