Festo ELGE-TB-35- için nasıl fiyat teklifi alabilirim?

Festo ELGE-TB-35- için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSCU7E0DTAJR56 ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Festo ELGE-TB-35- stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Festo ELGE-TB-35- orijinal ve yeni mi?

Evet. Festo markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Festo ELGE-TB-35- teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

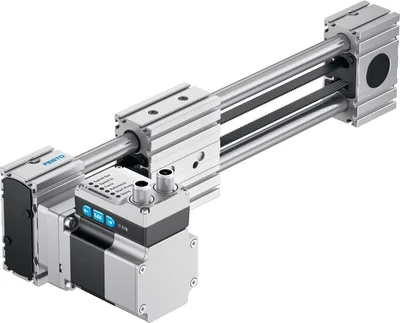

Festo ELGE-TB-35-

Dişli kayışlı eksen ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Basit taşıma ve konumlandırma görevleri için maliyet optimize tasarım. Hızlı ve kolay montaj için montaja hazır ünite. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

FestoMFR # ELGE-TB-35-SKU # YLSCU7E0DTAJR56

Tahrik pinyonunun efektif çapı18.46

Çalışma stroku50, 800

Boyut35

Triger kayışı uzaması0.094

Triger kayışı hatvesi2

Montaj konumuYatay

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Festo ELGE-TB-35-

Orijinal ve sertifikalı Festo ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Tahrik pinyonunun efektif çapı18.46

Çalışma stroku50, 800

Boyut35

Triger kayışı uzaması0.094

Triger kayışı hatvesi2

Montaj konumuYatay

KılavuzBilyalı sirkülasyonlu rulman kılavuzu

TasarımElektromekanik lineer eksen, Dişli kayışlı, Entegre tahrikli

Motor tipiStep motor

Sembol00997293

Konum algılamaMotor enkoderi, Yaklaşım şalteri ile

ReferanslamaPozitif sabit durdurma bloğu, Negatif sabit durdurma bloğu

Rotor konum sensörüMutlak enkoder, tek tur

Rotor pozisyon sensörü, enkoder ölçüm prensibimanyetik

Sıcaklık izlemeAşırı sıcaklıkta kapanma, Analog çıkışlı entegre hassas CMOS sıcaklık sensörü

Ek fonksiyonlarKullanıcı arayüzü, Dahili son konum algılama

EkranLED

Hazır durumu göstergesiLED

Maks. ivme8.5

Maks. hız0.48, 1.2

Hız "Speed press"0.024

Tekrarlama hassasiyeti±0.1 mm

Dijital lojik çıkış özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış

Çalışma oranı100%

Yalıtım koruma sınıfıB

Dijital lojik çıkışlar maks. akım100

Maks. akım tüketimi5300

Maks. akım tüketimi, lojik0.3

Nominal gerilim DC24

Nominal akım5.3

Parametrelendirme arayüzüIO-Link®, Kullanıcı arayüzü

Rotor konum vericisi çözünürlüğü16

İzin verilen gerilim dalgalanmaları+/- 15 %

Güç kaynağı, bağlantı tipiFiş

Güç beslemesi, bağlantı sistemiM12x1, EN 61076-2-111'e göre T kodlu

Güç kaynağı, pin/tel sayısı4

Güç beslemesi, bağlantı düzeni00995989

OnayRCM

KC işaretiKC-EMV

CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun

UKCA işareti (uygunluk beyanına bakınız)İngiltere EMC talimatlarına göre, İngiltere RoHS talimatlarına göre

Titreşim dayanımıFN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 2 ile taşıma uygulama testi

Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi

LABS (PWIS) uygunluğuVDMA24364 bölge III

Depolama sıcaklığı-20, 60

Bağıl hava nemi0 - 90%

Koruma sınıfıIP20

Koruma sınıfıIII

Ortam sıcaklığı0, 50

Ortam sıcaklığı ile ilgili not30°C üzerindeki ortam sıcaklıklarında güç, K başına %2 azaltılmalıdır.

Alan atalet momenti Iy3770

Alan atalet momenti Iz4190

Maks. kuvvet Fy50

Maks. kuvvet Fz50

Maks. moment Mx2.5

Maks. moment My8

Maks. moment Mz8

Maks. besleme kuvveti Fx50

Referans efektif yük, yatay2.8

Besleme sabiti58

Referans kullanım ömrü5000

Bakım aralığıÖmür boyu yağlama

10 mm strok başına ek hareketli kütle0.31

Ürün ağırlığı2615, 4490

0 mm strok için temel ağırlık2490

10 mm strok başına ek ağırlık25

Dijital lojik çıkış sayısı 24 V DC2

Dijital mantık girişi sayısı2

Lojik giriş spesifikasyonuIEC 61131-2 esaslı, tip 1

Lojik giriş çalışma aralığı24

IO-Link, SIO modu desteğiEvet

Mantık girişi özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış

IO-Link, Protokol versiyonuCihaz V 1.1

IO-Link, iletişim moduCOM3 (230.4 kBaud)

IO-Link, Port sınıfıA

IO-Link, port sayısıCihaz 1

IO-Link, proses verisi uzunluğu OUT2 bayt

IO-Link, proses verisi içeriği OUTİçeri hareket 1 bit, Dışarı hareket 1 bit, Hata onaylama 1 bit, Ara konuma hareket 1 bit

IO-Link, proses verisi uzunluğu IN2 bayt

IO-Link, Proses verisi içeriği INState Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit

IO-Link, servis verisi IN32 bit kuvvet, 32 bit konum, 32 bit hız

IO-Link, Min. çevrim süresi1 ms

IO-Link, veri depolama gerekli500

Maks. kablo uzunluğu15 m çıkışlar, 15 m girişler, IO-Link® çalışmasında 20 m

Çıkışlar için anahtarlama mantığıNPN (negatif anahtarlama), PNP (pozitif anahtarlama)

Girişler için anahtarlama mantığıNPN (negatif anahtarlama), PNP (pozitif anahtarlama)

IO-Link, bağlantı teknolojisiFiş

Lojik arayüz, bağlantı tipiFiş

Lojik arayüzü, bağlantı teknolojisiM12x1, EN 61076-2-101 uyarınca A kodlu

Lojik arayüz, pin/tel sayısı8

Lojik arayüz, soket düzeni00992264

Montaj tipiProfil montajı

Profil malzemesiEloksallı dövme alüminyum alaşımı

Malzemelere ilişkin notRoHS uyumlu

Tahrik kapağı malzemesiEloksallı dövme alüminyum alaşımı

Kasnak malzemesiYüksek alaşımlı paslanmaz çelik

Sürgü malzemesiEloksallı dövme alüminyum alaşımı

Triger kayış sıkıştırma parçası malzemesiBerilyum bakır

Dişli kayış malzemesiCam elyaf ve naylon kaplamalı polikloropren

Aksesuarlar 45

Festo ELGE-TB-35- motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
SIES-8M-PO-24V-K-0,3-M8D	Proximity sensor · Position sensing
NEFC-M12G8-0.3-M12G5-LK	Adapter · Connecting cables
NEBC-M12W8-E-2-N-B-LE8	Connecting cable · Connecting cables
MUE-50	Profile mounting · Mounting accessories
NEBL-T12G4-E-2-N-LE4	Connecting cable · Connecting cables
SIES-8M-NO-24V-K-7,5-OE	Proximity sensor · Position sensing
NEBL-T12W4-E-2-N-LE4	Connecting cable · Connecting cables
NEBL-T12G4-E-5-N-LE4	Connecting cable · Connecting cables
NEBC-M12G8-E-5-N-B-LE8	Connecting cable · Connecting cables
SIES-8M-NO-24V-K-0,3-M8D	Proximity sensor · Position sensing
NEBC-M12W8-E-5-N-B-LE8	Connecting cable · Connecting cables
NEBL-T12W4-E-5-N-LE4	Connecting cable · Connecting cables
EAPM-L4-SHS	Sensor bracket · Position sensing
SIES-8M-PO-24V-K-7,5-OE	Proximity sensor · Position sensing
NEBC-M12G8-E-2-N-B-LE8	Connecting cable · Connecting cables
CDSU-1	IO-Link® master USB · Electrical accessories
EAPM-L4-SLS	Switch lug · Position sensing
NEBA-M8G3-U-5-N-LE3	Connecting cable · Connecting cables
ABAN-3-1 M3-4-M-P1	Slot nut · Mounting accessories
NEBA-M8W3-U-2.5-N-LE3	Connecting cable · Connecting cables
ZBH-7-B	Centring sleeve · Mounting accessories
NEBA-M8W3-U-5-N-LE3	Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M8G3	Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-M8G3	Connecting cable · Connecting cables
NEBC-M12G8-E-2-N-M12G8	Connecting cable · Connecting cables
NEBC-M12G8-E-5-N-M12G8	Connecting cable · Connecting cables
NEBC-M12W8-E-2-N-M12G8	Connecting cable · Connecting cables
NEBC-M12W8-E-5-N-M12G8	Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-LE3	Connecting cable · Connecting cables
SIES-8M-PS-24V-K-7,5-OE	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-0,3-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-2,5-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-5,0-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-10-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-2,5-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-5,0-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-10-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-7,5-OE	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-0,3-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-2,5-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-5,0-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-10-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-2,5-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-5,0-M8D	Proximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-10-M8D	Proximity sensor · Cylinder sensors for direct mounting
