Festo ELGD-TB-KF-WD-100- - için nasıl fiyat teklifi alabilirim?

Festo ELGD-TB-KF-WD-100- - için Yılsa Mühendislik üzerinden hızlı fiyat teklifi alabilirsiniz. Ürün kodu YLSR7ZAUT1OJGR ile iletişim sayfasından veya teklif formundan talep oluşturun; ekibimiz kısa sürede fiyat ve temin süresi ile döner.

Festo ELGD-TB-KF-WD-100- - stokta mı, teslim süresi ne kadar?

Yılsa Mühendislik ürünleri geniş tedarikçi ağından orijinal olarak temin eder. Tipik temin süresi 7-21 gün, Türkiye içi kargo 1-3 iş günüdür. Güncel durum için teklif talebinde belirtilir.

Festo ELGD-TB-KF-WD-100- - orijinal ve yeni mi?

Evet. Festo markalı bu ürün orijinal ve sıfır (yeni) olarak tedarik edilir; Yılsa Mühendislik güvencesiyle faturalı satılır.

Festo ELGD-TB-KF-WD-100- - teknik özelliklerine ve datasheet'ine nasıl ulaşırım?

Temel teknik özellikler ürün sayfasında listelenir. Detaylı datasheet, boyut ve uygunluk bilgisi için Yılsa Mühendislik ile iletişime geçmeniz yeterlidir.

Yakınlaştırmak için tıklayın

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

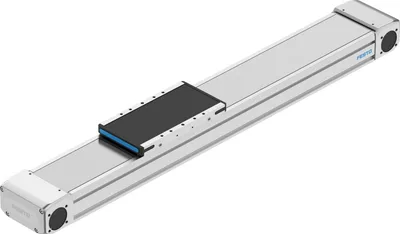

Festo ELGD-TB-KF-WD-100- -

Triger kayışlı eksen. Azaltılmış profil yükseklikleri, yüksek itme kuvveti gerektirmeyen taşıma sistemleri ve uygulamalar için daha küçük montaj ölçüleri sunar. Yüksek dinamik tepki ve kısa konumlandırma süreleri gerektiren uygulamalar için. Uzun stroklar için. %30 daha hafif; rijitlik ve kılavuz yük kapasitesi standart tasarımdaki eksene benzer düzeydedir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

FestoMFR # ELGD-TB-KF-WD-100- -SKU # YLSR7ZAUT1OJGR

Tahrik pinyonunun efektif çapı26.74

Çalışma stroku50, 8500

Boyut100

Strok rezervi0

Triger kayışı hatvesi3

Montaj konumuHerhangi

Paylaş

Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Festo ELGD-TB-KF-WD-100- -

Orijinal ve sertifikalı Festo ürünü
Dünya genelinde tedarik ağıyla hızlı temin
Teknik ekibimizden ürün seçimi ve uyumluluk desteği
Muadil ve alternatif ürün önerisi
Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Tahrik pinyonunun efektif çapı26.74

Çalışma stroku50, 8500

Boyut100

Strok rezervi0

Triger kayışı hatvesi3

Montaj konumuHerhangi

KılavuzBilyalı sirkülasyonlu rulman kılavuzu

TasarımTriger kayışlı

Motor tipiStep motor, Servo motor

Sembol00991212

Ölçüm sistemi çalışma prensibiArtımsal

Konum algılamaEndüktif sensörler için

Maks. ivme50, 100

Maks. hız3, 10

Tekrarlama hassasiyeti±0.04 mm

Çalışma oranı100%

LABS (PWIS) uygunluğuVDMA24364-C1-L

Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)

Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 4 (vakum emişli), ISO 14644-1'e göre Sınıf 6

Depolama sıcaklığı-20, 60

Gıda ile kullanıma uygunEk doküman bilgilerine bakınız

Koruma sınıfıIP40

Ortam sıcaklığı0, 60

Son konumlarda darbe enerjisi7.5E-4

Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de

Alan atalet momenti Iy347100

Alan atalet momenti Iz2268000

Maks. tahrik torku3.2

Maks. kuvvet Fy4376

Maks. kuvvet Fz4286

Maks. kuvvet Fy toplam eksen4092

Maks. kuvvet Fz toplam eksen2250

100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)18415

100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)18415

Maks. boşta çalışma aktarım direnci29.9

Maks. moment Mx130

Maks. moment My200

Maks. moment Mz200

Maks. moment Mx toplam eksen150

Maks. moment My toplam eksen191

Maks. moment Mz toplam eksen270

100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)645

100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)720

100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)720

Kızak yüzeyi ile kılavuz merkezi arası mesafe47

Maks. besleme kuvveti Fx240

Yükten bağımsız sürtünme torku0.4

Burulma kütle atalet momenti It108900

Strok metresi başına kütle atalet momenti JH0.2252

Çalışma yükünün kg başına kütle atalet momenti JL1.7876

Kütle atalet momenti JO2.9542

Besleme sabiti84

Referans kullanım ömrü5000

Bakım aralığıÖmür boyu yağlama

Hareketli kütle1337

Ürün ağırlığı4139, 50614

0 mm strok için temel ağırlık3864

10 mm strok başına ek ağırlık55

Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm

Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i

Arayüz kodu, aktüatörL38

Uç kapak malzemesiAlüminyum kokil döküm, boyalı

Profil malzemesiEloksallı dövme alüminyum alaşımı

Malzemelere ilişkin notRoHS uyumlu

Kapak bandı malzemesiYüksek alaşımlı paslanmaz çelik

Tahrik kapağı malzemesiAlüminyum kokil döküm, boyalı

Kılavuz kızak malzemesiÇelik

Kılavuz ray malzemesiÇelik

Kasnak malzemesiYüksek alaşımlı paslanmaz çelik

Sürgü malzemesiDövme alüminyum alaşımı

Dişli kayış malzemesiÇelik kord takviyeli poliüretan

Aksesuarlar 40

Festo ELGD-TB-KF-WD-100- - motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça no	Açıklama	Uyumlu motor
NEBA-M8G3-U-2.5-N-LE3	Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-LE3	Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-LE3	Connecting cable · Connecting cables
NEBA-M8W3-U-5-N-LE3	Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-M8G3	Connecting cable · Connecting cables
SMBK-8	Clip · Mounting accessories
ABP-5-S1	Slot cover · Mounting accessories
SIES-8M-PO-24V-K-7,5-OE	Proximity sensor · Position sensing
EMMT-AS-60-	Servo motor · Motors
SIES-8M-PO-24V-K-0,3-M8D	Proximity sensor · Position sensing
EAHF-E24-60-P-S	Profile mounting · Mounting accessories
SIES-8M-NO-24V-K-7,5-OE	Proximity sensor · Position sensing
EAHF-E24-60-P	Profile mounting · Mounting accessories
SIES-8M-NO-24V-K-0,3-M8D	Proximity sensor · Position sensing
EAPM-E24-60-SLS	Switch lug · Position sensing
NEBA-M8G3-U-10-N-LE3	Connecting cable · Connecting cables
NEBA-M8W3-U-10-N-LE3	Connecting cable · Connecting cables
NEBA-M8W3P-U-2.5-N-LE3	Connecting cable · Connecting cables
NEBA-M8W3P-U-5-N-LE3	Connecting cable · Connecting cables
NEBA-M8W3N-U-2.5-N-LE3	Connecting cable · Connecting cables
NEBA-M8W3N-U-5-N-LE3	Connecting cable · Connecting cables
NEBA-M8G3-U-0.5-N-M12G3	Connecting cable · Connecting cables
NEBA-M8G3-U-1-N-M12G3	Connecting cable · Connecting cables
NEBA-M8G3-U-0.5-N-M8G3	Connecting cable · Connecting cables
NEBA-M8G3-U-1-N-M8G3	Connecting cable · Connecting cables
NEBA-M8G3-U-1.5-N-M8G3	Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M8G3	Connecting cable · Connecting cables
NEBA-M8G3-U-10-N-M8G3	Connecting cable · Connecting cables
EAMM-A-L38-60H-G2	Axial kit · Mounting accessories
EAMM-A-L38-60P-G2	Axial kit · Mounting accessories
EAMM-A-N48-80P	Axial kit · Mounting accessories
EMMT-ST-57-M-RS	Stepper motor · Motors
EAMM-A-L38-60G-G2	Axial kit · Mounting accessories
EAMM-A-L38-57A-G2	Axial kit · Mounting accessories
EAMM-A-N48-87A	Axial kit · Mounting accessories
EAHF-E24-60-P-D6	Profile mounting · Mounting accessories
EMGA-60-P-G5-EAS-60	Gear unit · Gear unit
EMGA-60-P-G3-EAS-60	Gear unit · Gear unit
EMGA-60-P-G3-SST-57	Gear unit · Gear unit
EMGA-60-P-G5-SST-57	Gear unit · Gear unit
