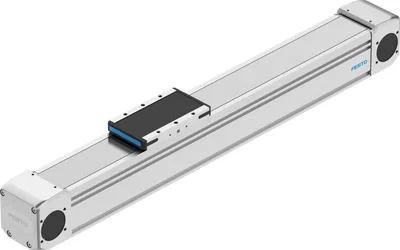

Festo ELGD-TB-KF-80- -

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Festo ELGD-TB-KF-80- -

Triger kayışlı eksen. Yüksek dinamik tepki ve kısa konumlandırma süreleri gerektiren uygulamalar için. Uzun stroklar için. Aynı montaj alanında daha yüksek yük için kılavuzun mükemmel rijitliği ve yük kapasitesi. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

FestoMFR # ELGD-TB-KF-80- -SKU # YLS4OHP4DNNTWBL
Tahrik pinyonunun efektif çapı42.97
Çalışma stroku50, 8500
Boyut80
Strok rezervi0
Triger kayışı hatvesi5
Montaj konumuHerhangi
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Triger kayışlı eksen. Yüksek dinamik tepki ve kısa konumlandırma süreleri gerektiren uygulamalar için. Uzun stroklar için. Aynı montaj alanında daha yüksek yük için kılavuzun mükemmel rijitliği ve yük kapasitesi. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

Festo ELGD-TB-KF-80- -

  • Orijinal ve sertifikalı Festo ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Tahrik pinyonunun efektif çapı42.97
Çalışma stroku50, 8500
Boyut80
Strok rezervi0
Triger kayışı hatvesi5
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımTriger kayışlı
Motor tipiStep motor, Servo motor
Sembol00991212
Ölçüm sistemi çalışma prensibiArtımsal
Konum algılamaEndüktif sensörler için
Maks. ivme50, 100
Maks. hız3, 10
Tekrarlama hassasiyeti±0.04 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364-C1-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 4 (vakum emişli), ISO 14644-1'e göre Sınıf 6
Depolama sıcaklığı-20, 60
Gıda ile kullanıma uygunEk doküman bilgilerine bakınız
Koruma sınıfıIP40
Ortam sıcaklığı0, 60
Son konumlarda darbe enerjisi2.5E-4
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy1213000
Alan atalet momenti Iz2052000
Maks. tahrik torku17.2
Maks. kuvvet Fy4200, 8433
Maks. kuvvet Fz4200, 8400
Maks. kuvvet Fy toplam eksen2800, 5500
Maks. kuvvet Fz toplam eksen3500, 5600
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)17576, 35153
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)17576, 35153
Maks. boşta çalışma aktarım direnci55.8
Maks. moment Mx106, 200
Maks. moment My42, 390
Maks. moment Mz42, 390
Maks. moment Mx toplam eksen106, 200
Maks. moment My toplam eksen80, 356
Maks. moment Mz toplam eksen79, 383
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)422, 844
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)162, 1356
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)162, 1356
Kızak yüzeyi ile kılavuz merkezi arası mesafe62
Maks. besleme kuvveti Fx800
Yükten bağımsız sürtünme torku1.2
Burulma kütle atalet momenti It405000
Strok metresi başına kütle atalet momenti JH1.12563
Çalışma yükünün kg başına kütle atalet momenti JL4.6161
Kütle atalet momenti JO7.5216, 10.5647
Besleme sabiti135
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle1117, 1810
Ürün ağırlığı5110, 73180
0 mm strok için temel ağırlık4715, 6030
10 mm strok başına ek ağırlık79
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörL48
Uç kapak malzemesiAlüminyum kokil döküm, boyalı
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiYüksek alaşımlı paslanmaz çelik
Tahrik kapağı malzemesiAlüminyum kokil döküm, boyalı
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiDövme alüminyum alaşımı
Dişli kayış malzemesiÇelik kord takviyeli poliüretan

Aksesuarlar 59

Festo ELGD-TB-KF-80- - motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
EMGA-60-P-G3-EAS-60Gear unit · Gear unit
EMGA-60-P-G5-EAS-60Gear unit · Gear unit
SMBK-8Clip · Mounting accessories
ABP-5-S1Slot cover · Mounting accessories
EAMM-A-L48-40GAxial kit · Mounting accessories
EAHF-E24-60-P-SProfile mounting · Mounting accessories
EAHF-E24-60-P-D6Profile mounting · Mounting accessories
EAHF-E24-60-PProfile mounting · Mounting accessories
SIES-8M-PO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-PO-24V-K-0,3-M8DProximity sensor · Position sensing
SIES-8M-NO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-NO-24V-K-0,3-M8DProximity sensor · Position sensing
EAPM-E24-60-SLSSwitch lug · Position sensing
EAMF-A-48A-60G/HMotor flange · Mounting accessories
EAHM-L2-M5-40Screw kit · Mounting accessories
NEBA-M8G3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-10-N-LE3 Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-10-N-LE3 Connecting cable · Connecting cables
NEBA-M8W3P-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3P-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3N-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3N-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-0.5-N-M12G3Connecting cable · Connecting cables
NEBA-M8G3-U-1-N-M12G3 Connecting cable · Connecting cables
NEBA-M8G3-U-0.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-1-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-1.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-10-N-M8G3Connecting cable · Connecting cables
EAMM-A-L48-50GA-G2Axial kit · Mounting accessories
EAMM-A-L48-80G-G2Axial kit · Mounting accessories
EAMM-A-L48-60G-G2Axial kit · Mounting accessories
EAMM-A-L48-60H-G2Axial kit · Mounting accessories
EAMM-A-L48-87A-G2Axial kit · Mounting accessories
EAHF-E24-60-P-B4Profile mounting · Mounting accessories
EAHF-E24-60-P-B2Profile mounting · Mounting accessories
EAHM-E24-AP-80Mounting kit · Mounting accessories
EHAM-AK-E24-80-E24-80-MR-SAngle kit · Mounting accessories
EHAM-AK-E24-80-E24-60-ML-LAngle kit · Mounting accessories
EHAM-AK-E24-80-E24-60-MR-LAngle kit · Mounting accessories
EHAM-AK-E24-80-E24-80-ML-SAngle kit · Mounting accessories
EAMM-A-L48-80P-G2Axial kit · Mounting accessories
EAMM-A-L48-100A-G2Axial kit · Mounting accessories
EMMT-ST-57-M-RSStepper motor · Motors
EMMT-ST-87-M-RSStepper motor · Motors
EAHF-E24-60-P-D7Profile mounting · Mounting accessories
EMGA-80-P-G3-EAS-80Gear unit · Gear unit
EMGA-80-P-G5-EAS-80Gear unit · Gear unit
EMMT-AS-80-Servo motor · Motors
EMMT-AS-60-Servo motor · Motors
EMGA-60-P-G3-SST-57Gear unit · Gear unit
EMGA-80-P-G3-SST-87Gear unit · Gear unit
EMGA-60-P-G5-SST-57Gear unit · Gear unit
EMGA-80-P-G5-SST-87Gear unit · Gear unit
EMMT-AS-100-Servo motor · Motors
