Detayları Gör
Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

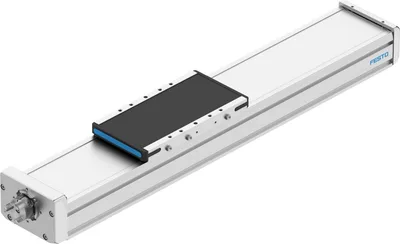

Festo ELGD-BS-KF-WD-100- -
Bilyalı vidalı eksen. Azaltılmış profil yükseklikleri, yüksek itme kuvveti gerektirmeyen taşıma sistemleri ve uygulamalar için daha küçük montaj ölçüleri sunar. Hassasiyet gerektiren uygulamalar için. Yüksek güvenilirlik ve uzun kullanım ömrü. Yüksek yükler için. %30 daha hafif; rijitlik ve kılavuz yük kapasitesi standart tasarımdaki eksene benzer düzeydedir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku50, 1000
Boyut100
Strok rezervi0
Bilyalı vida ters dönüş boşluğu±0.02 mm
Mil çapı10
Mil hatvesi5, 20
Ürün Hakkında
Bilyalı vidalı eksen. Azaltılmış profil yükseklikleri, yüksek itme kuvveti gerektirmeyen taşıma sistemleri ve uygulamalar için daha küçük montaj ölçüleri sunar. Hassasiyet gerektiren uygulamalar için. Yüksek güvenilirlik ve uzun kullanım ömrü. Yüksek yükler için. %30 daha hafif; rijitlik ve kılavuz yük kapasitesi standart tasarımdaki eksene benzer düzeydedir. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGD-BS-KF-WD-100- -
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku50, 1000
Boyut100
Strok rezervi0
Bilyalı vida ters dönüş boşluğu±0.02 mm
Mil çapı10
Mil hatvesi5, 20
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Sembol00991211
Ölçüm sistemi çalışma prensibiArtımsal
Konum algılamaEndüktif sensörler için
Maks. ivme15
Maks. dönüş hızı845, 8000
Maks. hız0.07, 2.67
Tekrarlama hassasiyeti±0.01 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364-C1-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 4 (vakum emişli), ISO 14644-1'e göre Sınıf 7
Depolama sıcaklığı-20, 60
Gıda ile kullanıma uygunEk doküman bilgilerine bakınız
Koruma sınıfıIP40
Ortam sıcaklığı0, 60
Son konumlarda darbe enerjisi0.001
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy347100
Alan atalet momenti Iz2268000
vmax'ta boşta tork0.083, 0.262
vmin'de boşta tork0.026, 0.089
Maks. kuvvet Fy4400
Maks. kuvvet Fz4400
Maks. kuvvet Fy toplam eksen4092
Maks. kuvvet Fz toplam eksen2250
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)18415
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)18415
Maks. moment Mx140
Maks. moment My230
Maks. moment Mz220
Maks. moment Mx toplam eksen160
Maks. moment My toplam eksen191
Maks. moment Mz toplam eksen191
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)645
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)720
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)720
Kızak yüzeyi ile kılavuz merkezi arası mesafe47
Tahrik milinde maks. radyal kuvvet180
Maks. besleme kuvveti Fx1100
Burulma kütle atalet momenti It108900
Strok metresi başına kütle atalet momenti JH0.07554
Çalışma yükünün kg başına kütle atalet momenti JL0.00633, 0.101
Kütle atalet momenti JO0.05632
Besleme sabiti5, 20
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle1290
Ürün ağırlığı3274, 8879
0 mm strok için temel ağırlık2979
10 mm strok başına ek ağırlık59
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Montaj tipiÖn uçtan montaj, Diş üzerinden doğrudan montaj
Arayüz kodu, aktüatörT42
Uç kapak malzemesiAlüminyum kokil döküm, boyalı
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiYüksek alaşımlı paslanmaz çelik
Tahrik kapağı malzemesiAlüminyum kokil döküm, boyalı
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiDövme alüminyum alaşımı
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik
Aksesuarlar 65
Festo ELGD-BS-KF-WD-100- - motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SMBK-8 | Clip · Mounting accessories | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| ABP-5-S1 | Slot cover · Mounting accessories | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| EAMM-A-T42-60P | Axial kit · Mounting accessories | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| EAMM-A-T42-57A | Axial kit · Mounting accessories | |
| EAPM-E24-60-SLS | Switch lug · Position sensing | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| EAMM-U-65-T42-57A-87 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-60P-87 | Parallel kit · Mounting accessories | |
| EAHF-E24-60-P-S | Profile mounting · Mounting accessories | |
| EAHF-E24-60-P | Profile mounting · Mounting accessories | |
| EMMT-AS-60- | Servo motor · Motors | |
| EAMM-U-65-T42-60P-114 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-55A-114 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-40G-114 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-40R-114 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T42-87A-114 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-40P-87 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-40R-87 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T42-80P-114 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T42-82AA-147 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-55A-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T42-80P-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T42-84AA-147 | Parallel kit · Mounting accessories | |
| EAMM-U-87-T42-87A-147 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-40G-147 | Parallel kit · Mounting accessories | |
| EAMM-A-T42-40G | Axial kit · Mounting accessories | |
| EAMM-A-T42-82AA | Axial kit · Mounting accessories | |
| EAMM-A-T42-84AA | Axial kit · Mounting accessories | |
| EAMM-A-T42-40P | Axial kit · Mounting accessories | |
| EAMM-A-T42-40R | Axial kit · Mounting accessories | |
| EAMM-A-T42-80PA | Axial kit · Mounting accessories | |
| EAMM-A-T42-87A | Axial kit · Mounting accessories | |
| EAMM-A-T42-80P | Axial kit · Mounting accessories | |
| NEBA-M8G3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3P-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3P-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3N-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3N-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M12G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1-N-M12G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-10-N-M8G3 | Connecting cable · Connecting cables | |
| EAMM-A-T42-55A | Axial kit · Mounting accessories | |
| EAMM-A-T42-60AA | Axial kit · Mounting accessories | |
| EAMM-A-T42-60RA | Axial kit · Mounting accessories | |
| EAMM-A-T42-60R | Axial kit · Mounting accessories | |
| EAMM-A-T42-58AA | Axial kit · Mounting accessories | |
| EAMM-A-T42-60AB | Axial kit · Mounting accessories | |
| EAMM-U-65-T42-57A-114 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-40P-114 | Parallel kit · Mounting accessories | |
| EMMT-ST-57-M-RS | Stepper motor · Motors | |
| EMMT-ST-87-M-RS | Stepper motor · Motors | |
| EMMT-AS-80- | Servo motor · Motors |
