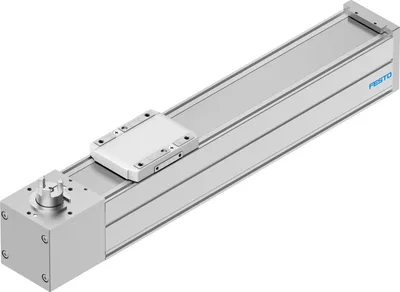

Festo ELGC-TB-KF-80-300

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Festo ELGC-TB-KF-80-300

Triger kayışlı eksen. Yüksek yük kapasiteli hassas kılavuz ray. Dahili kılavuz ve dişli kayış. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

FestoMFR # ELGC-TB-KF-80-300SKU # YLSTB3MJJGETCV
Tahrik pinyonunun efektif çapı33.42
Çalışma stroku300
Boyut80
Strok rezervi0
Triger kayışı hatvesi3
Montaj konumuHerhangi
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Triger kayışlı eksen. Yüksek yük kapasiteli hassas kılavuz ray. Dahili kılavuz ve dişli kayış. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

Festo ELGC-TB-KF-80-300

  • Orijinal ve sertifikalı Festo ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Tahrik pinyonunun efektif çapı33.42
Çalışma stroku300
Boyut80
Strok rezervi0
Triger kayışı hatvesi3
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Dişli kayışlı
Motor tipiStep motor, Servo motor
Sembol00991212
Konum algılamaYaklaşım sensörü ile, İndüktif sensörler için
Maks. ivme15
Maks. hız1.5
Tekrarlama hassasiyeti±0.1 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1 uyarınca Sınıf 7
Depolama sıcaklığı-20, 60
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Son konumlarda darbe enerjisi7.5E-4
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy1370000
Alan atalet momenti Iz1660000
Maks. tahrik torku4.178
Maks. kuvvet Fy5543
Maks. kuvvet Fz5543
Maks. kuvvet Fy toplam eksen900
Maks. kuvvet Fz toplam eksen2700
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)20400
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)20400
Maks. boşta çalışma aktarım direnci24.7
Maks. moment Mx59.8
Maks. moment My56.2
Maks. moment Mz56.2
Maks. moment Mx toplam eksen59.8
Maks. moment My toplam eksen56.2
Maks. moment Mz toplam eksen56.2
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)220
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)207
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)207
Kızak yüzeyi ile kılavuz merkezi arası mesafe72.5
Maks. besleme kuvveti Fx250
Yükten bağımsız sürtünme torku0.413
Burulma kütle atalet momenti It90500
Strok metresi başına kütle atalet momenti JH0.1927
Çalışma yükünün kg başına kütle atalet momenti JL2.793
Kütle atalet momenti JO2.912
Besleme sabiti105
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle901
Kızak ağırlığı272
Ürün ağırlığı5685
0 mm strok için temel ağırlık3500
10 mm strok başına ek ağırlık73
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörT46
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiPaslanmaz çelik şerit
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiBasınçlı döküm alüminyum
Dişli kayış malzemesiCam kordlu ve naylon kaplamalı polikloropren veya nitril kauçuk (NBR)

Aksesuarlar 150

Festo ELGC-TB-KF-80-300 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
SIES-8M-PO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-PO-24V-K-0,3-M8DProximity sensor · Position sensing
SIES-8M-NO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-NO-24V-K-0,3-M8DProximity sensor · Position sensing
EAHF-L2-45-PProfile mounting · Mounting accessories
EAPM-L2-80-SLSSwitch lug · Position sensing
EAPM-L2-SHSensor bracket · Position sensing
NEBA-M8W3-U-5-N-LE3Connecting cable · Connecting cables
EMMT-AS-80-Servo motor · Motors
EMMT-AS-60-Servo motor · Motors
EMMT-AS-100-Servo motor · Motors
EMMT-ST-87-S-RSStepper motor · Motors
ZBH-7-BCentring sleeve · Mounting accessories
NEBA-M8G3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-M8G3Connecting cable · Connecting cables
GASA-MIE-CTR-12M-1 AX Industrial App · Digital services
GASA-MIE-CTR-12M-10 AX Industrial App · Digital services
GASA-MIE-CTR-12M-100 AX Industrial App · Digital services
GASA-MIE-CTR-12M-50 AX Industrial App · Digital services
SIES-8M-PS-24V-K-7,5-OEProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-0,3-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PO-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PO-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PO-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-7,5-OEProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-0,3-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NO-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NO-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NO-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SMT-8M-A-PS-24V-E-0,3-M8DProximity sensor · Cylinder sensor for mounting kit
SMT-8M-A-PS-24V-E-2,5-OEProximity sensor · Cylinder sensor for mounting kit
SMT-8M-A-PO-24V-E-7,5-OEProximity sensor · Cylinder sensor for mounting kit
EMMT-AS-80-H-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-H-HS-RSServo motor · Electrical accessories
EAHF-L2-45-P-D4Profile mounting · Cylinder mountings
EAHF-L2-45-P-SProfile mounting · Cylinder mountings
EMMT-AS-60-S-LS-RSServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMServo motor · Electrical accessories
EMMT-AS-60-S-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-S-LS-RSServo motor · Electrical accessories
EMMT-AS-80-S-LS-RMServo motor · Electrical accessories
EMMT-AS-80-S-LS-RSBServo motor · Electrical accessories
EMMT-AS-80-S-LS-RMBServo motor · Electrical accessories
EMMT-AS-80-S-HS-RSServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMServo motor · Electrical accessories
EMMT-AS-80-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-M-LS-RSServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMServo motor · Electrical accessories
EMMT-AS-80-M-LS-RSBServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMBServo motor · Electrical accessories
EMMT-AS-80-M-HS-RSServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMServo motor · Electrical accessories
EMMT-AS-80-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-L-LS-RSServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMServo motor · Electrical accessories
EMMT-AS-80-L-LS-RSBServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMBServo motor · Electrical accessories
EMMT-AS-80-L-HS-RSServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMServo motor · Electrical accessories
EMMT-AS-80-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMBServo motor · Electrical accessories
EMMT-AS-100-S-HS-RSServo motor · Electrical accessories
EMMT-AS-100-S-HS-RMServo motor · Electrical accessories
EMMT-AS-100-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-100-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-100-M-HS-RSServo motor · Electrical accessories
EMMT-AS-100-M-HS-RMServo motor · Electrical accessories
EMMT-AS-100-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-100-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-100-L-HS-RSServo motor · Electrical accessories
EMMT-AS-100-L-HS-RMServo motor · Electrical accessories
EMMT-AS-100-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-100-L-HS-RMBServo motor · Electrical accessories
EADT-S-L5-70Clamping element · Mounting accessories
EHAA-D-L2-80-L2-80Adapter kit · Cylinder mountings
EHAA-D-L2-80-L2-60-APAngle kit · Cylinder mountings
EAMM-U-87-T46-70A-114Parallel kit · Mounting accessories
EAMM-U-87-T46-70AA-114Parallel kit · Mounting accessories
EMMT-AS-60-S-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-S-LS-RMY Servo motor · Electrical accessories
EMMT-AS-80-S-LS-RMYBServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMYServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMYBServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMYServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMYBServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMYBServo motor · Electrical accessories
EMMT-AS-100-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-100-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-100-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-100-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-100-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-100-L-HS-RMYBServo motor · Electrical accessories
EMMT-AS-100-H-HS-RMYServo motor · Electrical accessories
EMMT-AS-100-H-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMServo motor · Electrical accessories
EMMT-AS-100-H-HS-RMBServo motor · Electrical accessories
EMMT-AS-100-H-HS-RSBServo motor · Electrical accessories
EMMT-AS-100-H-HS-RMServo motor · Electrical accessories
EMMT-AS-100-H-HS-RSServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMYBServo motor · Electrical accessories

İlgili Ürünler

YXCF-1
Festo YXCF-1
Detayları Gör

Festo

YXCF-1

MFR #YXCF-1

SKU #YLSBOLBVXXHTEQR

YXCF-2
Festo YXCF-2
Detayları Gör

Festo

YXCF-2

MFR #YXCF-2

SKU #YLSL6U6NTXCKHGD

YXCF-3
Festo YXCF-3
Detayları Gör

Festo

YXCF-3

MFR #YXCF-3

SKU #YLSZVSBYGKJ08DU

YXCF-4
Festo YXCF-4
Detayları Gör

Festo

YXCF-4

MFR #YXCF-4

SKU #YLSIOSKDCAW31TC

YXCF-1-B
Festo YXCF-1-B
Detayları Gör

Festo

YXCF-1-B

MFR #YXCF-1-B

SKU #YLS8M1FM2JHSBU

YXCF-2-B
Festo YXCF-2-B
Detayları Gör

Festo

YXCF-2-B

MFR #YXCF-2-B

SKU #YLSAJENB5OIQWGN

YXCL-1-D
Festo YXCL-1-D
Detayları Gör

Festo

YXCL-1-D

MFR #YXCL-1-D

SKU #YLS74NKJF7W65BZ

YXCL-2-D
Festo YXCL-2-D
Detayları Gör

Festo

YXCL-2-D

MFR #YXCL-2-D

SKU #YLS1RJGPTBKRKVF

YXCL-1
Festo YXCL-1
Detayları Gör

Festo

YXCL-1

MFR #YXCL-1

SKU #YLSFPVVOW7GENV

YXCR-1
Festo YXCR-1
Detayları Gör

Festo

YXCR-1

MFR #YXCR-1

SKU #YLSW4HQHDBEYOQG

Öne Çıkan Ürünler

CM2B40-75Z
SMC CM2B40-75Z
Detayları Gör

SMC

CM2B40-75Z

MFR #CM2B40-75Z

SKU #YLSOGLJ512KWTEJ

MXS-AS16L
SMC MXS-AS16L
Detayları Gör

SMC

MXS-AS16L

MFR #MXS-AS16L

SKU #YLSAP0XXFGFSWY6

AL30-03-8-A
SMC AL30-03-8-A
Detayları Gör

SMC

AL30-03-8-A

MFR #AL30-03-8-A

SKU #YLS6GDABZE4BN7A

VM8001-5
Baldor VM8001-5
Detayları Gör

Baldor

VM8001-5

MFR #VM8001-5

SKU #YLS3TOWVXWW0DHP

ZCUKQ25-50D
SMC ZCUKQ25-50D
Detayları Gör

SMC

ZCUKQ25-50D

MFR #ZCUKQ25-50D

SKU #YLSQ684QXTNN958

AW20-N02CG-6CZ-B
SMC AW20-N02CG-6CZ-B
Detayları Gör

SMC

AW20-N02CG-6CZ-B

MFR #AW20-N02CG-6CZ-B

SKU #YLSNOOF0IBCZ3J3

MTS32-150M
SMC MTS32-150M
Detayları Gör

SMC

MTS32-150M

MFR #MTS32-150M

SKU #YLSSJCSBTRLX2P7

VQ1200-51-Q
SMC VQ1200-51-Q
Detayları Gör

SMC

VQ1200-51-Q

MFR #VQ1200-51-Q

SKU #YLSOVA6N31QD04G

CDJ2L16-125Z-B
SMC CDJ2L16-125Z-B
Detayları Gör

SMC

CDJ2L16-125Z-B

MFR #CDJ2L16-125Z-B

SKU #YLS5V0RW2VJJR1A

İlgili Aramalar

Festo ELGC-TB-KF-80-300 fiyatFesto ELGC-TB-KF-80-300 teklif alFesto ELGC-TB-KF-80-300 satın alELGC-TB-KF-80-300 fiyatELGC-TB-KF-80-300 stok durumuFesto yedek parçaFesto ELGC-TB-KF-80-300 muadilFesto ELGC-TB-KF-80-300 teknik özellikler
