Detayları Gör
Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

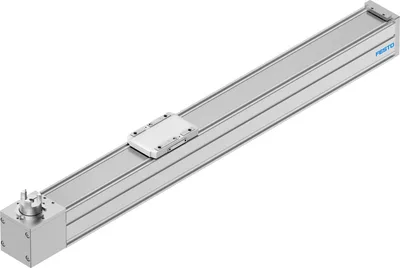

Festo ELGC-TB-KF-60-500
Triger kayışlı eksen. Yüksek yük kapasiteli hassas kılavuz ray. Dahili kılavuz ve dişli kayış. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Tahrik pinyonunun efektif çapı24.83
Çalışma stroku500
Boyut60
Strok rezervi0
Triger kayışı hatvesi3
Montaj konumuHerhangi
Ürün Hakkında
Triger kayışlı eksen. Yüksek yük kapasiteli hassas kılavuz ray. Dahili kılavuz ve dişli kayış. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGC-TB-KF-60-500
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Tahrik pinyonunun efektif çapı24.83
Çalışma stroku500
Boyut60
Strok rezervi0
Triger kayışı hatvesi3
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Dişli kayışlı
Motor tipiStep motor, Servo motor
Sembol00991212
Konum algılamaYaklaşım sensörü ile, İndüktif sensörler için
Maks. ivme15
Maks. hız1.5
Tekrarlama hassasiyeti±0.1 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1 uyarınca Sınıf 7
Depolama sıcaklığı-20, 60
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Son konumlarda darbe enerjisi2.5E-4
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy441000
Alan atalet momenti Iz542000
Maks. tahrik torku1.49
Maks. kuvvet Fy3641
Maks. kuvvet Fz3641
Maks. kuvvet Fy toplam eksen600
Maks. kuvvet Fz toplam eksen1800
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)13400
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)13400
Maks. boşta çalışma aktarım direnci15.6
Maks. moment Mx29.1
Maks. moment My31.8
Maks. moment Mz31.8
Maks. moment Mx toplam eksen29.1
Maks. moment My toplam eksen31.8
Maks. moment Mz toplam eksen31.8
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)107
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)117
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)117
Kızak yüzeyi ile kılavuz merkezi arası mesafe54.6
Maks. besleme kuvveti Fx120
Yükten bağımsız sürtünme torku0.194
Burulma kütle atalet momenti It29800
Strok metresi başına kütle atalet momenti JH0.0851
Çalışma yükünün kg başına kütle atalet momenti JL1.5411
Kütle atalet momenti JO0.8804
Besleme sabiti78
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle482
Kızak ağırlığı139
Ürün ağırlığı3901
0 mm strok için temel ağırlık1775
10 mm strok başına ek ağırlık43
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörT42
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiPaslanmaz çelik şerit
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiBasınçlı döküm alüminyum
Dişli kayış malzemesiCam kordlu ve naylon kaplamalı polikloropren veya nitril kauçuk (NBR)
Aksesuarlar 139
Festo ELGC-TB-KF-60-500 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| EAPM-L2-SH | Sensor bracket · Position sensing | |
| EAPM-L2-60-SLS | Switch lug · Position sensing | |
| EAHF-L2-45-P | Profile mounting · Mounting accessories | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| ZBH-5-B | Centring sleeve · Mounting accessories | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| EMMT-AS-80- | Servo motor · Motors | |
| EMMT-AS-60- | Servo motor · Motors | |
| EMMT-ST-42-L-RS | Stepper motor · Motors | |
| EAMM-U-65-T42-60R-114 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-60RA-114 | Parallel kit · Mounting accessories | |
| GASA-MIE-CTR-12M-1 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-10 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-100 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-50 | AX Industrial App · Digital services | |
| EAMM-A-T42-40G | Axial kit · Mounting accessories | |
| EAMM-A-T42-40P | Axial kit · Mounting accessories | |
| EAMM-A-T42-87A | Axial kit · Mounting accessories | |
| EAMM-A-T42-60P | Axial kit · Mounting accessories | |
| EAMM-A-T42-57A | Axial kit · Mounting accessories | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| EMMT-AS-80-H-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RS | Servo motor · Electrical accessories | |
| EAHF-L2-45-P-D3 | Profile mounting · Cylinder mountings | |
| EAHF-L2-45-P-S | Profile mounting · Cylinder mountings | |
| EMMT-AS-60-S-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RMB | Servo motor · Electrical accessories | |
| EADT-S-L5-70 | Clamping element · Mounting accessories | |
| EHAA-D-L2-60-L2-60 | Adapter kit · Cylinder mountings | |
| EHAA-D-L2-60-L2-45-AP | Angle kit · Cylinder mountings | |
| EAMM-U-65-T42-60PA-87 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-55A-87 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-58AA-87 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-60AA-87 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-60RA-87 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-60R-87 | Parallel kit · Mounting accessories | |
| EAMM-U-65-T42-60AB-87 | Parallel kit · Mounting accessories | |
| ZBH-5-M4 | Centring sleeve · Mounting accessories | |
| EMMT-AS-60-S-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RMYB | Servo motor · Electrical accessories | |
| ZBH-5 | Centring sleeve · Mounting accessories |
İlgili Ürünler
Detayları Gör
Festo
YXCF-2
MFR #YXCF-2
SKU #YLSL6U6NTXCKHGD
Detayları Gör
Festo
YXCF-3
MFR #YXCF-3
SKU #YLSZVSBYGKJ08DU
Detayları Gör
Festo
YXCF-4
MFR #YXCF-4
SKU #YLSIOSKDCAW31TC
Detayları Gör
Festo
YXCF-1-B
MFR #YXCF-1-B
SKU #YLS8M1FM2JHSBU
Detayları Gör
Festo
YXCF-2-B
MFR #YXCF-2-B
SKU #YLSAJENB5OIQWGN
Detayları Gör
Festo
YXCL-1-D
MFR #YXCL-1-D
SKU #YLS74NKJF7W65BZ
Detayları Gör
Festo
YXCL-2-D
MFR #YXCL-2-D
SKU #YLS1RJGPTBKRKVF
Detayları Gör
Festo
YXCL-1
MFR #YXCL-1
SKU #YLSFPVVOW7GENV
Detayları Gör
Festo
YXCR-1
MFR #YXCR-1
SKU #YLSW4HQHDBEYOQG
Öne Çıkan Ürünler
Detayları Gör
SMC
NCDJ2L10-300-B
MFR #NCDJ2L10-300-B
SKU #YLSRRDWPL50RWQ2
Detayları Gör
SMC
NCDMC150-0600-X155US
MFR #NCDMC150-0600-X155US
SKU #YLS8ICKGSKYC93L
Detayları Gör
SMC
MTS32-150M
MFR #MTS32-150M
SKU #YLSSJCSBTRLX2P7
Detayları Gör
Brush Research Mfg
BC8M12
MFR #BC8M12
SKU #YLSA0P5BE6ZJCIW
Detayları Gör
SMC
VQC2101R-51
MFR #VQC2101R-51
SKU #YLSSEY6NT0YLZ8G
Detayları Gör
SMC
VQ1200-51-Q
MFR #VQ1200-51-Q
SKU #YLSOVA6N31QD04G
Detayları Gör
SMC
AC20A-01G-V-1-B FR/L COMBO MODULAR
MFR #AC20A-01G-V-1-B FR/L COMBO MODULAR
SKU #YLSSMWXCWLO2KA6
Detayları Gör
SMC
MGPM25-100Z-XC4
MFR #MGPM25-100Z-XC4
SKU #YLSH71U0VZZBO5I
Detayları Gör
SMC
AR30-N02E-1Z-B
MFR #AR30-N02E-1Z-B
SKU #YLSYFNHADE6GRKV
Detayları Gör
SMC
AL30-03-8-A
MFR #AL30-03-8-A
SKU #YLS6GDABZE4BN7A
İlgili Aramalar
Festo ELGC-TB-KF-60-500 fiyatFesto ELGC-TB-KF-60-500 teklif alFesto ELGC-TB-KF-60-500 satın alELGC-TB-KF-60-500 fiyatELGC-TB-KF-60-500 stok durumuFesto yedek parçaFesto ELGC-TB-KF-60-500 muadilFesto ELGC-TB-KF-60-500 teknik özellikler
