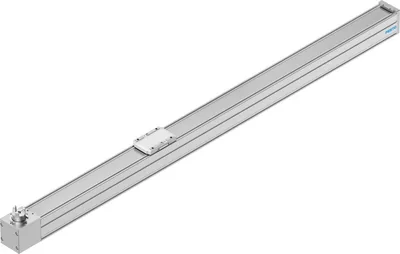

Festo ELGC-TB-KF-60-2000

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Festo ELGC-TB-KF-60-2000

Triger kayışlı eksen. Yüksek yük kapasiteli hassas kılavuz ray. Dahili kılavuz ve dişli kayış. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

FestoMFR # ELGC-TB-KF-60-2000SKU # YLSADWQ09HT942
Tahrik pinyonunun efektif çapı24.83
Çalışma stroku2000
Boyut60
Strok rezervi0
Triger kayışı hatvesi3
Montaj konumuHerhangi
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Triger kayışlı eksen. Yüksek yük kapasiteli hassas kılavuz ray. Dahili kılavuz ve dişli kayış. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

Festo ELGC-TB-KF-60-2000

  • Orijinal ve sertifikalı Festo ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Tahrik pinyonunun efektif çapı24.83
Çalışma stroku2000
Boyut60
Strok rezervi0
Triger kayışı hatvesi3
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Dişli kayışlı
Motor tipiStep motor, Servo motor
Sembol00991212
Konum algılamaYaklaşım sensörü ile, İndüktif sensörler için
Maks. ivme15
Maks. hız1.5
Tekrarlama hassasiyeti±0.1 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1 uyarınca Sınıf 7
Depolama sıcaklığı-20, 60
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Son konumlarda darbe enerjisi2.5E-4
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy441000
Alan atalet momenti Iz542000
Maks. tahrik torku1.49
Maks. kuvvet Fy3641
Maks. kuvvet Fz3641
Maks. kuvvet Fy toplam eksen600
Maks. kuvvet Fz toplam eksen1800
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)13400
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)13400
Maks. boşta çalışma aktarım direnci15.6
Maks. moment Mx29.1
Maks. moment My31.8
Maks. moment Mz31.8
Maks. moment Mx toplam eksen29.1
Maks. moment My toplam eksen31.8
Maks. moment Mz toplam eksen31.8
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)107
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)117
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)117
Kızak yüzeyi ile kılavuz merkezi arası mesafe54.6
Maks. besleme kuvveti Fx120
Yükten bağımsız sürtünme torku0.194
Burulma kütle atalet momenti It29800
Strok metresi başına kütle atalet momenti JH0.0851
Çalışma yükünün kg başına kütle atalet momenti JL1.5411
Kütle atalet momenti JO0.8804
Besleme sabiti78
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle482
Kızak ağırlığı139
Ürün ağırlığı10280
0 mm strok için temel ağırlık1775
10 mm strok başına ek ağırlık43
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörT42
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiPaslanmaz çelik şerit
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiBasınçlı döküm alüminyum
Dişli kayış malzemesiCam kordlu ve naylon kaplamalı polikloropren veya nitril kauçuk (NBR)

Aksesuarlar 139

Festo ELGC-TB-KF-60-2000 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
SIES-8M-PO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-PO-24V-K-0,3-M8DProximity sensor · Position sensing
SIES-8M-NO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-NO-24V-K-0,3-M8DProximity sensor · Position sensing
EAHF-L2-45-PProfile mounting · Mounting accessories
EAPM-L2-60-SLSSwitch lug · Position sensing
EAPM-L2-SHSensor bracket · Position sensing
NEBA-M8W3-U-5-N-LE3Connecting cable · Connecting cables
EMMT-AS-80-Servo motor · Motors
EMMT-AS-60-Servo motor · Motors
EMMT-ST-42-L-RSStepper motor · Motors
NEBA-M8G3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M8G3Connecting cable · Connecting cables
ZBH-5-BCentring sleeve · Mounting accessories
NEBA-M8G3-U-5-N-M8G3Connecting cable · Connecting cables
EAMM-U-65-T42-60R-114Parallel kit · Mounting accessories
EAMM-U-65-T42-60RA-114Parallel kit · Mounting accessories
GASA-MIE-CTR-12M-1 AX Industrial App · Digital services
GASA-MIE-CTR-12M-10 AX Industrial App · Digital services
GASA-MIE-CTR-12M-100 AX Industrial App · Digital services
GASA-MIE-CTR-12M-50 AX Industrial App · Digital services
EAMM-A-T42-40GAxial kit · Mounting accessories
EAMM-A-T42-40PAxial kit · Mounting accessories
EAMM-A-T42-87AAxial kit · Mounting accessories
EAMM-A-T42-60PAxial kit · Mounting accessories
EAMM-A-T42-57AAxial kit · Mounting accessories
SIES-8M-PS-24V-K-7,5-OEProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-0,3-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PO-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PO-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PO-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-7,5-OEProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-0,3-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NO-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NO-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NO-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SMT-8M-A-PS-24V-E-0,3-M8DProximity sensor · Cylinder sensor for mounting kit
SMT-8M-A-PS-24V-E-2,5-OEProximity sensor · Cylinder sensor for mounting kit
SMT-8M-A-PO-24V-E-7,5-OEProximity sensor · Cylinder sensor for mounting kit
EMMT-AS-80-H-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-H-HS-RSServo motor · Electrical accessories
EAHF-L2-45-P-D3Profile mounting · Cylinder mountings
EAHF-L2-45-P-SProfile mounting · Cylinder mountings
EMMT-AS-60-S-LS-RSServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMServo motor · Electrical accessories
EMMT-AS-60-S-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-S-LS-RSServo motor · Electrical accessories
EMMT-AS-80-S-LS-RMServo motor · Electrical accessories
EMMT-AS-80-S-LS-RSBServo motor · Electrical accessories
EMMT-AS-80-S-LS-RMBServo motor · Electrical accessories
EMMT-AS-80-S-HS-RSServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMServo motor · Electrical accessories
EMMT-AS-80-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-M-LS-RSServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMServo motor · Electrical accessories
EMMT-AS-80-M-LS-RSBServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMBServo motor · Electrical accessories
EMMT-AS-80-M-HS-RSServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMServo motor · Electrical accessories
EMMT-AS-80-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-L-LS-RSServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMServo motor · Electrical accessories
EMMT-AS-80-L-LS-RSBServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMBServo motor · Electrical accessories
EMMT-AS-80-L-HS-RSServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMServo motor · Electrical accessories
EMMT-AS-80-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMBServo motor · Electrical accessories
EADT-S-L5-70Clamping element · Mounting accessories
EHAA-D-L2-60-L2-60Adapter kit · Cylinder mountings
EHAA-D-L2-60-L2-45-APAngle kit · Cylinder mountings
EAMM-U-65-T42-60PA-87Parallel kit · Mounting accessories
EAMM-U-65-T42-55A-87Parallel kit · Mounting accessories
EAMM-U-65-T42-58AA-87Parallel kit · Mounting accessories
EAMM-U-65-T42-60AA-87Parallel kit · Mounting accessories
EAMM-U-65-T42-60RA-87Parallel kit · Mounting accessories
EAMM-U-65-T42-60R-87Parallel kit · Mounting accessories
EAMM-U-65-T42-60AB-87Parallel kit · Mounting accessories
ZBH-5-M4Centring sleeve · Mounting accessories
EMMT-AS-60-S-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-S-LS-RMY Servo motor · Electrical accessories
EMMT-AS-80-S-LS-RMYBServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMYServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMYBServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMYServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMYBServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMYBServo motor · Electrical accessories
ZBH-5Centring sleeve · Mounting accessories

İlgili Ürünler

YXCF-1
Festo YXCF-1
Detayları Gör

Festo

YXCF-1

MFR #YXCF-1

SKU #YLSBOLBVXXHTEQR

YXCF-2
Festo YXCF-2
Detayları Gör

Festo

YXCF-2

MFR #YXCF-2

SKU #YLSL6U6NTXCKHGD

YXCF-3
Festo YXCF-3
Detayları Gör

Festo

YXCF-3

MFR #YXCF-3

SKU #YLSZVSBYGKJ08DU

YXCF-4
Festo YXCF-4
Detayları Gör

Festo

YXCF-4

MFR #YXCF-4

SKU #YLSIOSKDCAW31TC

YXCF-1-B
Festo YXCF-1-B
Detayları Gör

Festo

YXCF-1-B

MFR #YXCF-1-B

SKU #YLS8M1FM2JHSBU

YXCF-2-B
Festo YXCF-2-B
Detayları Gör

Festo

YXCF-2-B

MFR #YXCF-2-B

SKU #YLSAJENB5OIQWGN

YXCL-1-D
Festo YXCL-1-D
Detayları Gör

Festo

YXCL-1-D

MFR #YXCL-1-D

SKU #YLS74NKJF7W65BZ

YXCL-2-D
Festo YXCL-2-D
Detayları Gör

Festo

YXCL-2-D

MFR #YXCL-2-D

SKU #YLS1RJGPTBKRKVF

YXCL-1
Festo YXCL-1
Detayları Gör

Festo

YXCL-1

MFR #YXCL-1

SKU #YLSFPVVOW7GENV

YXCR-1
Festo YXCR-1
Detayları Gör

Festo

YXCR-1

MFR #YXCR-1

SKU #YLSW4HQHDBEYOQG

Öne Çıkan Ürünler

CDJ2L16-125Z-B
SMC CDJ2L16-125Z-B
Detayları Gör

SMC

CDJ2L16-125Z-B

MFR #CDJ2L16-125Z-B

SKU #YLS5V0RW2VJJR1A

MXQ25L-40B-M9NZ
SMC MXQ25L-40B-M9NZ
Detayları Gör

SMC

MXQ25L-40B-M9NZ

MFR #MXQ25L-40B-M9NZ

SKU #YLSD1VANMRI726Z

MGPL25TN-200BZ-XC9
SMC MGPL25TN-200BZ-XC9
Detayları Gör

SMC

MGPL25TN-200BZ-XC9

MFR #MGPL25TN-200BZ-XC9

SKU #YLSPBI637NOCN0Y

MTS32-150M
SMC MTS32-150M
Detayları Gör

SMC

MTS32-150M

MFR #MTS32-150M

SKU #YLSSJCSBTRLX2P7

ZCUKQ25-50D
SMC ZCUKQ25-50D
Detayları Gör

SMC

ZCUKQ25-50D

MFR #ZCUKQ25-50D

SKU #YLSQ684QXTNN958

MXS-AS16L
SMC MXS-AS16L
Detayları Gör

SMC

MXS-AS16L

MFR #MXS-AS16L

SKU #YLSAP0XXFGFSWY6

MXQ25-40B-M9NZ
SMC MXQ25-40B-M9NZ
Detayları Gör

SMC

MXQ25-40B-M9NZ

MFR #MXQ25-40B-M9NZ

SKU #YLST5TX9LNATRNS

SY5420-5DZ-01
SMC SY5420-5DZ-01
Detayları Gör

SMC

SY5420-5DZ-01

MFR #SY5420-5DZ-01

SKU #YLSQW9MERWL033X

BM3615T W/ 2-1/4" LONG SHAFT
Baldor BM3615T W/ 2-1/4" LONG SHAFT
Detayları Gör

Baldor

BM3615T W/ 2-1/4" LONG SHAFT

MFR #BM3615T W/ 2-1/4" LONG SHAFT

SKU #YLSUV0OKQIKNTRJ

AL30-03-8-A
SMC AL30-03-8-A
Detayları Gör

SMC

AL30-03-8-A

MFR #AL30-03-8-A

SKU #YLS6GDABZE4BN7A

İlgili Aramalar

Festo ELGC-TB-KF-60-2000 fiyatFesto ELGC-TB-KF-60-2000 teklif alFesto ELGC-TB-KF-60-2000 satın alELGC-TB-KF-60-2000 fiyatELGC-TB-KF-60-2000 stok durumuFesto yedek parçaFesto ELGC-TB-KF-60-2000 muadilFesto ELGC-TB-KF-60-2000 teknik özellikler
