Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

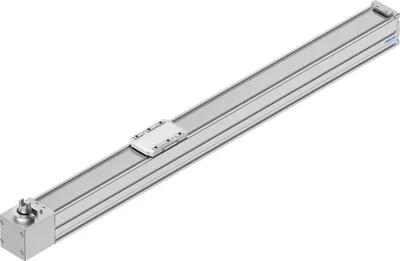

Festo ELGC-TB-KF-45-500
Triger kayışlı eksen. Yüksek yük kapasiteli hassas kılavuz ray. Dahili kılavuz ve dişli kayış. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Tahrik pinyonunun efektif çapı19.1
Çalışma stroku500
Boyut45
Strok rezervi0
Triger kayışı hatvesi2
Montaj konumuHerhangi
Ürün Hakkında
Triger kayışlı eksen. Yüksek yük kapasiteli hassas kılavuz ray. Dahili kılavuz ve dişli kayış. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGC-TB-KF-45-500
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Tahrik pinyonunun efektif çapı19.1
Çalışma stroku500
Boyut45
Strok rezervi0
Triger kayışı hatvesi2
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Dişli kayışlı
Motor tipiStep motor, Servo motor
Sembol00991212
Konum algılamaYaklaşım sensörü ile, İndüktif sensörler için
Maks. ivme15
Maks. hız1.2
Tekrarlama hassasiyeti±0.1 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1 uyarınca Sınıf 7
Depolama sıcaklığı-20, 60
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Son konumlarda darbe enerjisi1.25E-4
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy140000
Alan atalet momenti Iz170000
Maks. tahrik torku0.716
Maks. kuvvet Fy880
Maks. kuvvet Fz880
Maks. kuvvet Fy toplam eksen300
Maks. kuvvet Fz toplam eksen600
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)3240
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)3240
Maks. boşta çalışma aktarım direnci7.8
Maks. moment Mx5.5
Maks. moment My4.7
Maks. moment Mz4.7
Maks. moment Mx toplam eksen5.5
Maks. moment My toplam eksen4.7
Maks. moment Mz toplam eksen4.7
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)20
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)17
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)17
Kızak yüzeyi ile kılavuz merkezi arası mesafe42.8
Maks. besleme kuvveti Fx75
Yükten bağımsız sürtünme torku0.075
Burulma kütle atalet momenti It8500
Strok metresi başına kütle atalet momenti JH0.0281
Çalışma yükünün kg başına kütle atalet momenti JL0.9119
Kütle atalet momenti JO0.1862
Besleme sabiti60
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle169
Kızak ağırlığı55
Ürün ağırlığı1906
0 mm strok için temel ağırlık760
10 mm strok başına ek ağırlık23
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörV32
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiPaslanmaz çelik şerit
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiBasınçlı döküm alüminyum
Dişli kayış malzemesiCam kordlu ve naylon kaplamalı polikloropren veya nitril kauçuk (NBR)
Aksesuarlar 96
Festo ELGC-TB-KF-45-500 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| EAHF-L2-45-P | Profile mounting · Mounting accessories | |
| EAPM-L2-SH | Sensor bracket · Position sensing | |
| EAPM-L2-45-SLS | Switch lug · Position sensing | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| ZBS-4 | Centring pin · Mounting accessories | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| EMMT-AS-60- | Servo motor · Motors | |
| EMMT-ST-42-L-RS | Stepper motor · Motors | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| EMMT-ST-57-M-RS | Stepper motor · Motors | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| GASA-MIE-CTR-12M-1 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-10 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-100 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-50 | AX Industrial App · Digital services | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| EAMM-A-V32-42A | Axial kit · Mounting accessories | |
| EAMM-A-V32-40P | Axial kit · Mounting accessories | |
| EAMM-A-V32-57A | Axial kit · Mounting accessories | |
| EAMM-A-V32-60P | Axial kit · Mounting accessories | |
| EAHF-L2-25-P-D2 | Profile mounting · Cylinder mountings | |
| EAHF-L2-45-P-S | Profile mounting · Cylinder mountings | |
| EMMT-AS-60-S-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMB | Servo motor · Electrical accessories | |
| EADT-S-L5-32 | Clamping element · Mounting accessories | |
| EHAA-D-L2-45-L2-45 | Adapter kit · Cylinder mountings | |
| EHAA-D-L2-45-L2-32-AP | Angle kit · Cylinder mountings | |
| EAMM-A-V32-60PA | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-40R-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-60AA | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-38AA-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-38AA | Axial kit · Mounting accessories | |
| EAMM-A-V32-60RA | Axial kit · Mounting accessories | |
| EAMM-A-V32-40RA | Axial kit · Mounting accessories | |
| EAMM-A-V32-42AB | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-42AB-63 | Parallel kit · Mounting accessories | |
| EAMM-U-45-V32-40RA-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-58AA | Axial kit · Mounting accessories | |
| EMMT-AS-60-S-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMYB | Servo motor · Electrical accessories |
