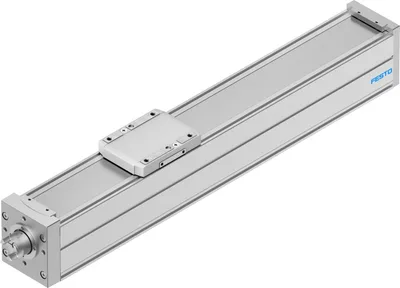

Festo ELGC-BS-KF-80-500-16P

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Festo ELGC-BS-KF-80-500-16P

Bilyalı vidalı eksen. Dahili kılavuz ve bilyalı vidalı tahrik. Yer tasarruflu konum algılama. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

FestoMFR # ELGC-BS-KF-80-500-16PSKU # YLSQC2H1OYWGWT
Çalışma stroku500
Boyut80
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı16
Mil hatvesi16
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Bilyalı vidalı eksen. Dahili kılavuz ve bilyalı vidalı tahrik. Yer tasarruflu konum algılama. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

Festo ELGC-BS-KF-80-500-16P

  • Orijinal ve sertifikalı Festo ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Çalışma stroku500
Boyut80
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı16
Mil hatvesi16
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Bilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Sembol00991211
Konum algılamaYaklaşım sensörü ile, İndüktif sensörler için
Maks. ivme15
Maks. dönüş hızı3750
Maks. hız1
Tekrarlama hassasiyeti±0.01 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1 uyarınca Sınıf 7
Depolama sıcaklığı-20, 60
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Son konumlarda darbe enerjisi0.002
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy1370000
Alan atalet momenti Iz1660000
vmax'ta boşta tork0.396
vmin'de boşta tork0.095
Maks. kuvvet Fy5543
Maks. kuvvet Fz5543
Maks. kuvvet Fy toplam eksen900
Maks. kuvvet Fz toplam eksen2700
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)20400
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)20400
Maks. moment Mx59.8
Maks. moment My56.2
Maks. moment Mz56.2
Maks. moment Mx toplam eksen59.8
Maks. moment My toplam eksen56.2
Maks. moment Mz toplam eksen56.2
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)220
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)207
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)207
Kızak yüzeyi ile kılavuz merkezi arası mesafe72.5
Tahrik milinde maks. radyal kuvvet500
Maks. besleme kuvveti Fx350
Burulma kütle atalet momenti It90500
Strok metresi başına kütle atalet momenti JH0.35257
Çalışma yükünün kg başına kütle atalet momenti JL0.064846
Kütle atalet momenti JO0.07856
Besleme sabiti16
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle978
10 mm strok başına ek ağırlık88
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörT46
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiYüksek alaşımlı paslanmaz çelik
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiBasınçlı döküm alüminyum
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik

Aksesuarlar 171

Festo ELGC-BS-KF-80-500-16P motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
SIES-8M-PO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-PO-24V-K-0,3-M8DProximity sensor · Position sensing
SIES-8M-NO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-NO-24V-K-0,3-M8DProximity sensor · Position sensing
EAPM-L2-SHSensor bracket · Position sensing
EAHF-L2-45-PProfile mounting · Mounting accessories
EAPM-L2-80-SLSSwitch lug · Position sensing
NEBA-M8W3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-LE3Connecting cable · Connecting cables
EMMT-AS-80-Servo motor · Motors
NEBA-M8G3-U-2.5-N-M8G3Connecting cable · Connecting cables
EMMT-AS-60-Servo motor · Motors
EMMT-AS-100-Servo motor · Motors
EMMT-ST-87-S-RSStepper motor · Motors
NEBA-M8G3-U-5-N-M8G3Connecting cable · Connecting cables
ZBH-7-BCentring sleeve · Mounting accessories
EAMM-A-T46-84AAAxial kit · Mounting accessories
EAMM-A-T46-82AAAxial kit · Mounting accessories
GASA-MIE-CTR-12M-1 AX Industrial App · Digital services
GASA-MIE-CTR-12M-10 AX Industrial App · Digital services
GASA-MIE-CTR-12M-100 AX Industrial App · Digital services
GASA-MIE-CTR-12M-50 AX Industrial App · Digital services
SIES-8M-PS-24V-K-7,5-OEProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-0,3-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PS-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PO-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PO-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-PO-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-7,5-OEProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-0,3-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NS-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NO-24V-K-2,5-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NO-24V-K-5,0-M8DProximity sensor · Cylinder sensor for mounting kit
SIES-8M-NO-24V-K-10-M8DProximity sensor · Cylinder sensor for mounting kit
SMT-8M-A-PS-24V-E-0,3-M8DProximity sensor · Cylinder sensor for mounting kit
SMT-8M-A-PS-24V-E-2,5-OEProximity sensor · Cylinder sensor for mounting kit
SMT-8M-A-PO-24V-E-7,5-OEProximity sensor · Cylinder sensor for mounting kit
EMMT-AS-80-H-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-H-HS-RSServo motor · Electrical accessories
EAMM-A-T46-87AAxial kit · Mounting accessories
EAMM-A-T46-80PAxial kit · Mounting accessories
EAMM-A-T46-100AAxial kit · Mounting accessories
EAHF-L2-45-P-D4Profile mounting · Cylinder mountings
EAMM-U-87-T46-87A-114Parallel kit · Mounting accessories
EAMM-U-87-T46-80P-114Parallel kit · Mounting accessories
EAMM-U-87-T46-60P-114Parallel kit · Mounting accessories
EAMM-A-T46-60PAxial kit · Mounting accessories
EAHF-L2-45-P-SProfile mounting · Cylinder mountings
EMMT-AS-60-S-LS-RSServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMServo motor · Electrical accessories
EMMT-AS-60-S-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-S-LS-RSServo motor · Electrical accessories
EMMT-AS-80-S-LS-RMServo motor · Electrical accessories
EMMT-AS-80-S-LS-RSBServo motor · Electrical accessories
EMMT-AS-80-S-LS-RMBServo motor · Electrical accessories
EMMT-AS-80-S-HS-RSServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMServo motor · Electrical accessories
EMMT-AS-80-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-M-LS-RSServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMServo motor · Electrical accessories
EMMT-AS-80-M-LS-RSBServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMBServo motor · Electrical accessories
EMMT-AS-80-M-HS-RSServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMServo motor · Electrical accessories
EMMT-AS-80-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-L-LS-RSServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMServo motor · Electrical accessories
EMMT-AS-80-L-LS-RSBServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMBServo motor · Electrical accessories
EMMT-AS-80-L-HS-RSServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMServo motor · Electrical accessories
EMMT-AS-80-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMBServo motor · Electrical accessories
EMMT-AS-100-S-HS-RSServo motor · Electrical accessories
EMMT-AS-100-S-HS-RMServo motor · Electrical accessories
EMMT-AS-100-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-100-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-100-M-HS-RSServo motor · Electrical accessories
EMMT-AS-100-M-HS-RMServo motor · Electrical accessories
EMMT-AS-100-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-100-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-100-L-HS-RSServo motor · Electrical accessories
EMMT-AS-100-L-HS-RMServo motor · Electrical accessories
EMMT-AS-100-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-100-L-HS-RMBServo motor · Electrical accessories
EADT-S-L5-70Clamping element · Mounting accessories
EHAA-D-L2-80-L2-80Adapter kit · Cylinder mountings
EHAA-D-L2-80-L2-60-APAngle kit · Cylinder mountings
EAMM-A-T46-80PAAxial kit · Mounting accessories
EAMM-A-T46-70AAxial kit · Mounting accessories
EAMM-U-87-T46-70A-114Parallel kit · Mounting accessories
EAMM-A-T46-70AAAxial kit · Mounting accessories
EAMM-A-T46-80PBAxial kit · Mounting accessories
EAMM-A-T46-85AAAxial kit · Mounting accessories
EAMM-U-87-T46-70AA-114Parallel kit · Mounting accessories
EAMM-U-87-T46-80PB-114Parallel kit · Mounting accessories
EAMM-U-87-T46-85AA-114Parallel kit · Mounting accessories
EAMM-U-87-T46-60R-114Parallel kit · Mounting accessories
EAMM-U-87-T46-60RA-114Parallel kit · Mounting accessories
EAMM-A-T46-60RAxial kit · Mounting accessories
EAMM-A-T46-60RAAxial kit · Mounting accessories
EMMT-AS-60-S-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-S-LS-RMY Servo motor · Electrical accessories
EMMT-AS-80-S-LS-RMYBServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMYServo motor · Electrical accessories
EMMT-AS-80-M-LS-RMYBServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMYServo motor · Electrical accessories
EMMT-AS-80-L-LS-RMYBServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-L-HS-RMYBServo motor · Electrical accessories
EMMT-AS-100-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-100-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-100-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-100-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-100-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-100-L-HS-RMYBServo motor · Electrical accessories
EMMT-AS-100-H-HS-RMYServo motor · Electrical accessories
EMMT-AS-100-H-HS-RMYBServo motor · Electrical accessories
EAMM-A-T46-57AAxial kit · Mounting accessories
EMMT-AS-80-H-HS-RMBServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMServo motor · Electrical accessories
EMMT-AS-100-H-HS-RMBServo motor · Electrical accessories
EMMT-AS-100-H-HS-RSBServo motor · Electrical accessories
EMMT-AS-100-H-HS-RMServo motor · Electrical accessories
EMMT-AS-100-H-HS-RSServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMYServo motor · Electrical accessories
EMMT-AS-80-H-HS-RMYBServo motor · Electrical accessories

İlgili Ürünler

YXCF-1
Festo YXCF-1
Detayları Gör

Festo

YXCF-1

MFR #YXCF-1

SKU #YLSBOLBVXXHTEQR

YXCF-2
Festo YXCF-2
Detayları Gör

Festo

YXCF-2

MFR #YXCF-2

SKU #YLSL6U6NTXCKHGD

YXCF-3
Festo YXCF-3
Detayları Gör

Festo

YXCF-3

MFR #YXCF-3

SKU #YLSZVSBYGKJ08DU

YXCF-4
Festo YXCF-4
Detayları Gör

Festo

YXCF-4

MFR #YXCF-4

SKU #YLSIOSKDCAW31TC

YXCF-1-B
Festo YXCF-1-B
Detayları Gör

Festo

YXCF-1-B

MFR #YXCF-1-B

SKU #YLS8M1FM2JHSBU

YXCF-2-B
Festo YXCF-2-B
Detayları Gör

Festo

YXCF-2-B

MFR #YXCF-2-B

SKU #YLSAJENB5OIQWGN

YXCL-1-D
Festo YXCL-1-D
Detayları Gör

Festo

YXCL-1-D

MFR #YXCL-1-D

SKU #YLS74NKJF7W65BZ

YXCL-2-D
Festo YXCL-2-D
Detayları Gör

Festo

YXCL-2-D

MFR #YXCL-2-D

SKU #YLS1RJGPTBKRKVF

YXCL-1
Festo YXCL-1
Detayları Gör

Festo

YXCL-1

MFR #YXCL-1

SKU #YLSFPVVOW7GENV

YXCR-1
Festo YXCR-1
Detayları Gör

Festo

YXCR-1

MFR #YXCR-1

SKU #YLSW4HQHDBEYOQG

Öne Çıkan Ürünler

MTS32-150M
SMC MTS32-150M
Detayları Gör

SMC

MTS32-150M

MFR #MTS32-150M

SKU #YLSSJCSBTRLX2P7

MXQ25L-40B-M9NZ
SMC MXQ25L-40B-M9NZ
Detayları Gör

SMC

MXQ25L-40B-M9NZ

MFR #MXQ25L-40B-M9NZ

SKU #YLSD1VANMRI726Z

MXS-AS16L
SMC MXS-AS16L
Detayları Gör

SMC

MXS-AS16L

MFR #MXS-AS16L

SKU #YLSAP0XXFGFSWY6

ZCUKQ25-50D
SMC ZCUKQ25-50D
Detayları Gör

SMC

ZCUKQ25-50D

MFR #ZCUKQ25-50D

SKU #YLSQ684QXTNN958

AR30-N02E-1Z-B
SMC AR30-N02E-1Z-B
Detayları Gör

SMC

AR30-N02E-1Z-B

MFR #AR30-N02E-1Z-B

SKU #YLSYFNHADE6GRKV

SY5420-5DZ-01
SMC SY5420-5DZ-01
Detayları Gör

SMC

SY5420-5DZ-01

MFR #SY5420-5DZ-01

SKU #YLSQW9MERWL033X

VQ1200-51-Q
SMC VQ1200-51-Q
Detayları Gör

SMC

VQ1200-51-Q

MFR #VQ1200-51-Q

SKU #YLSOVA6N31QD04G

AW20-N02CG-6CZ-B
SMC AW20-N02CG-6CZ-B
Detayları Gör

SMC

AW20-N02CG-6CZ-B

MFR #AW20-N02CG-6CZ-B

SKU #YLSNOOF0IBCZ3J3

VM8001-5
Baldor VM8001-5
Detayları Gör

Baldor

VM8001-5

MFR #VM8001-5

SKU #YLS3TOWVXWW0DHP

İlgili Aramalar

Festo ELGC-BS-KF-80-500-16P fiyatFesto ELGC-BS-KF-80-500-16P teklif alFesto ELGC-BS-KF-80-500-16P satın alELGC-BS-KF-80-500-16P fiyatELGC-BS-KF-80-500-16P stok durumuFesto yedek parçaFesto ELGC-BS-KF-80-500-16P muadilFesto ELGC-BS-KF-80-500-16P teknik özellikler
