Detayları Gör
Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

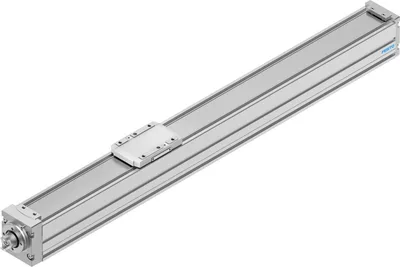

Festo ELGC-BS-KF-45-600-10P
Bilyalı vidalı eksen. Dahili kılavuz ve bilyalı vidalı tahrik. Yer tasarruflu konum algılama. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku600
Boyut45
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı10
Mil hatvesi10
Ürün Hakkında
Bilyalı vidalı eksen. Dahili kılavuz ve bilyalı vidalı tahrik. Yer tasarruflu konum algılama. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGC-BS-KF-45-600-10P
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku600
Boyut45
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı10
Mil hatvesi10
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Bilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Sembol00991211
Konum algılamaYaklaşım sensörü ile, İndüktif sensörler için
Maks. ivme15
Maks. dönüş hızı3600
Maks. hız0.6
Tekrarlama hassasiyeti±0.015 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1 uyarınca Sınıf 7
Depolama sıcaklığı-20, 60
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Son konumlarda darbe enerjisi5.0E-4
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Alan atalet momenti Iy140000
Alan atalet momenti Iz170000
vmax'ta boşta tork0.12
vmin'de boşta tork0.032
Maks. kuvvet Fy880
Maks. kuvvet Fz880
Maks. kuvvet Fy toplam eksen300
Maks. kuvvet Fz toplam eksen600
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)3240
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)3240
Maks. moment Mx5.5
Maks. moment My4.7
Maks. moment Mz4.7
Maks. moment Mx toplam eksen5.5
Maks. moment My toplam eksen4.7
Maks. moment Mz toplam eksen4.7
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)20
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)17
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)17
Kızak yüzeyi ile kılavuz merkezi arası mesafe42.8
Tahrik milinde maks. radyal kuvvet180
Maks. besleme kuvveti Fx100
Burulma kütle atalet momenti It8500
Strok metresi başına kütle atalet momenti JH0.05056
Çalışma yükünün kg başına kütle atalet momenti JL0.02533
Kütle atalet momenti JO0.0082
Besleme sabiti10
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
Hareketli kütle220
10 mm strok başına ek ağırlık36
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Arayüz kodu, aktüatörV32
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiYüksek alaşımlı paslanmaz çelik
Tahrik kapağı malzemesiBoyalı pres döküm alüminyum
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiBasınçlı döküm alüminyum
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik
Aksesuarlar 95
Festo ELGC-BS-KF-45-600-10P motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| EAPM-L2-SH | Sensor bracket · Position sensing | |
| EAPM-L2-45-SLS | Switch lug · Position sensing | |
| EAHF-L2-45-P | Profile mounting · Mounting accessories | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| ZBS-4 | Centring pin · Mounting accessories | |
| EMMT-AS-60- | Servo motor · Motors | |
| EMMT-ST-42-L-RS | Stepper motor · Motors | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| EMMT-ST-57-M-RS | Stepper motor · Motors | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| GASA-MIE-CTR-12M-1 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-10 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-100 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-50 | AX Industrial App · Digital services | |
| EAMM-A-V32-57A | Axial kit · Mounting accessories | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| EAMM-U-45-V32-42A-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-42A | Axial kit · Mounting accessories | |
| EAMM-A-V32-40P | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-40P-63 | Parallel kit · Mounting accessories | |
| EAHF-L2-45-P-S | Profile mounting · Cylinder mountings | |
| EMMT-AS-60-S-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMB | Servo motor · Electrical accessories | |
| EADT-S-L5-32 | Clamping element · Mounting accessories | |
| EAMM-A-V32-40R | Axial kit · Mounting accessories | |
| EAMM-A-V32-60PA | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-40R-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-60AA | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-38AA-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-38AA | Axial kit · Mounting accessories | |
| EAMM-A-V32-60RA | Axial kit · Mounting accessories | |
| EAMM-A-V32-40RA | Axial kit · Mounting accessories | |
| EAMM-A-V32-42AB | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-42AB-63 | Parallel kit · Mounting accessories | |
| EAMM-U-45-V32-40RA-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-58AA | Axial kit · Mounting accessories | |
| EMMT-AS-60-S-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMYB | Servo motor · Electrical accessories |
