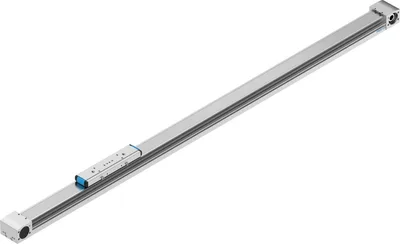

Festo ELGA-TB-KF-70-1200-0H

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Festo ELGA-TB-KF-70-1200-0H

Triger kayışlı eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. Yüksek itme kuvvetleri. Yüksek yük kapasiteli hassas kılavuz ray. 50 m/s²'ye kadar yüksek ivmeyle 5 m/s'ye kadar hızlar. Opsiyonel: Gıdaya uygun (daha fazla bilgi için bkz. www.festo.com/certificates/ELGA_KF). Motor 4 tarafa esnek şekilde monte edilebilir. Kılavuz ve dişli kayış koruma bandıyla korunur. Kısa teslim süreli 22 stok tipi ve özel varyantlar için modüler ürünler. 8,5 m'ye kadar uzun stroklar mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

FestoMFR # ELGA-TB-KF-70-1200-0HSKU # YLSPMAUZDVO0AYR
Tahrik pinyonunun efektif çapı28.65
Çalışma stroku1200
Boyut70
Strok rezervi0
Triger kayışı hatvesi3
Montaj konumuHerhangi
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Triger kayışlı eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. Yüksek itme kuvvetleri. Yüksek yük kapasiteli hassas kılavuz ray. 50 m/s²'ye kadar yüksek ivmeyle 5 m/s'ye kadar hızlar. Opsiyonel: Gıdaya uygun (daha fazla bilgi için bkz. www.festo.com/certificates/ELGA_KF). Motor 4 tarafa esnek şekilde monte edilebilir. Kılavuz ve dişli kayış koruma bandıyla korunur. Kısa teslim süreli 22 stok tipi ve özel varyantlar için modüler ürünler. 8,5 m'ye kadar uzun stroklar mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar

Festo ELGA-TB-KF-70-1200-0H

  • Orijinal ve sertifikalı Festo ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Tahrik pinyonunun efektif çapı28.65
Çalışma stroku1200
Boyut70
Strok rezervi0
Triger kayışı hatvesi3
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Dişli kayışlı
Motor tipiStep motor, Servo motor
Ölçüm sistemi çalışma prensibiArtımsal
Maks. ivme50
Maks. hız5
Tekrarlama hassasiyeti±0.08 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Koruma sınıfıIP40
Ortam sıcaklığı-10, 60
Alan atalet momenti Iy146050
Alan atalet momenti Iz459290
Maks. tahrik torku5.02
Maks. kuvvet Fy1500
Maks. kuvvet Fz1850
Maks. kuvvet Fy toplam eksen1500
Maks. kuvvet Fz toplam eksen1850
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)5520
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)6808
Maks. boşta çalışma aktarım direnci41.9
Maks. moment Mx16
Maks. moment My132
Maks. moment Mz132
Maks. moment Mx toplam eksen16
Maks. moment My toplam eksen132
Maks. moment Mz toplam eksen132
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)59
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)486
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)486
Kızak yüzeyi ile kılavuz merkezi arası mesafe37
Maks. besleme kuvveti Fx350
Yükten bağımsız sürtünme torku0.6
Burulma kütle atalet momenti It103880
Strok metresi başına kütle atalet momenti JH0.19
Çalışma yükünün kg başına kütle atalet momenti JL2.05
Kütle atalet momenti JO2.43
Ek kızak için kütle atalet momenti JW1.86
Besleme sabiti90
Referans kullanım ömrü5000
Kızak ağırlığı900
Ek kızak ağırlığı740
0 mm strok için temel ağırlık2970
10 mm strok başına ek ağırlık39
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Profil malzemesiDövme alüminyum alaşımı, eloksallı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiPaslanmaz çelik şerit
Tahrik kapağı malzemesiDövme alüminyum alaşımı, eloksallı
Kılavuz kızak malzemesiPaslanmaz çelik
Kılavuz ray malzemesiPaslanmaz çelik
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiDövme alüminyum alaşımı, eloksallı
Triger kayış sıkıştırma parçası malzemesiDöküm paslanmaz çelik
Dişli kayış malzemesiCam kordlu ve naylon kaplamalı polikloropren veya nitril kauçuk (NBR)

Aksesuarlar 133

Festo ELGA-TB-KF-70-1200-0H motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
SIES-8M-PO-24V-K-0,3-M8DProximity sensor · Position sensing
SIES-8M-NO-24V-K-7,5-OEProximity sensor · Position sensing
MUE-70/80Profile mounting · Mounting accessories
SIES-8M-NO-24V-K-0,3-M8DProximity sensor · Position sensing
SF-EGC-1-70Switch lug · Position sensing
SIES-8M-PO-24V-K-7,5-OEProximity sensor · Position sensing
NEBA-M8W3-U-5-N-LE3Connecting cable · Connecting cables
EMGA-60-P-G3-EAS-60Gear unit · Gear unit
EMGA-60-P-G5-EAS-60Gear unit · Gear unit
NEBA-M8G3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-M8G3Connecting cable · Connecting cables
EMMT-AS-60-Servo motor · Motors
EMMT-ST-87-S-RSStepper motor · Motors
ZBH-9-BCentring sleeve · Mounting accessories
GASA-MIE-CTR-12M-1 AX Industrial App · Digital services
GASA-MIE-CTR-12M-10 AX Industrial App · Digital services
GASA-MIE-CTR-12M-100 AX Industrial App · Digital services
GASA-MIE-CTR-12M-50 AX Industrial App · Digital services
SIEN-M8B-PS-K-LProximity sensor · Cylinder sensors for direct mounting
SIEN-M8B-PS-S-LProximity sensor · Cylinder sensors for direct mounting
SIEN-M8B-PO-K-LProximity sensor · Cylinder sensors for direct mounting
SIEN-M8B-PO-S-LProximity sensor · Cylinder sensors for direct mounting
SME-8-K-LED-24Proximity sensor · Cylinder sensors for direct mounting
SME-8-S-LED-24Proximity sensor · Cylinder sensors for direct mounting
NST-5-M5-1Slot nut · Mounting accessories
ZBS-5Centring pin · Mounting accessories
ABP-5Slot cover · Mounting accessories
SME-8-K-LED-230Proximity sensor · Cylinder sensors for direct mounting
SME-8-O-K-LED-24Proximity sensor · Cylinder sensors for direct mounting
SME-8-K-24-S6Proximity sensor · Cylinder sensors for direct mounting
SME-8-ZS-KL-LED-24Proximity sensor · Cylinder sensors for direct mounting
SME-8-K5-LED-24Proximity sensor · Cylinder sensors for direct mounting
CRSMB-8-32/100Mounting kit · Mounting kits for proximity sensors, other sensors
SME-8-K-7,5-LED-24Proximity sensor · Cylinder sensors for direct mounting
SMBK-8Clip · Mounting accessories
HMIA-E07- -Support profile · Mounting accessories
SME-8M-DS-24V-K-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SME-8M-DS-24V-K-2,5-OEProximity sensor · Cylinder sensors for direct mounting
SME-8M-DS-24V-K-5,0-OEProximity sensor · Cylinder sensors for direct mounting
SME-8M-ZS-24V-K-2,5-OEProximity sensor · Cylinder sensors for direct mounting
SME-8M-DS-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SME-8M-...-Proximity sensor · Cylinder sensors for direct mounting
SME-8M-DO-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
EMGA-60-P-G3-SST-57Gear unit · Mounting accessories
EMGA-60-P-G5-SST-57Gear unit · Mounting accessories
SIES-8M-PS-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
EAMD-32-32-11-16X20Coupling · Mounting accessories
SF-EGC-2-70Switch lug · Mounting accessories
HWS-EGC-M5Sensor bracket · Mounting accessories
HPE-70Foot mounting · Cylinder mountings
ABP-5-S1Slot cover · Mounting accessories
DHAM-ME-N1-50-CLAdapter kit · Mounting accessories
EAHM-L5-M6-35Screw kit · Mounting accessories
EAMM-A-N38-70AAxial kit · Mounting accessories
EAMB-24-9-15X21-16X20Drive shaft adapter · Mounting accessories
EAMK-A-N38-38DCoupling housing · Mounting accessories
KSK-A-70-Connecting shaft · Mounting accessories
EAHF-L5-70-PCentral support · Cylinder mountings
EAPM-L5-70-SLMSwitch lug · Mounting accessories
EAMF-A-38D-87AMotor flange · Mounting accessories
EAMM-A-N38-87AAxial kit · Mounting accessories
EMMT-AS-60-S-LS-RSServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMServo motor · Electrical accessories
EMMT-AS-60-S-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMBServo motor · Electrical accessories
EAMM-A-N38-60PAAxial kit · Mounting accessories
EAMM-A-N38-60RAAxial kit · Mounting accessories
EAMM-A-N38-70AAAxial kit · Mounting accessories
EAMM-A-N38-88AAxial kit · Mounting accessories
EAMM-A-N38-90RAxial kit · Mounting accessories
EAMM-A-N38-92RAAxial kit · Mounting accessories
EAMM-A-N38-40GAxial kit · Mounting accessories
EAMM-A-N38-50GAAxial kit · Mounting accessories
EAMM-A-N38-56GAAxial kit · Mounting accessories
EAMM-A-N38-70GAAxial kit · Mounting accessories
EAMM-A-N38-68GAAxial kit · Mounting accessories
EAMM-A-N38-72GAAxial kit · Mounting accessories
NEFM-S1G9-K-0,5-R3G8Adapter · Electrical accessories
EMGA-60-P-G8-SST-57Gear unit · Mounting accessories
EMGA-60-P-G12-SST-57Gear unit · Mounting accessories
EMMT-AS-60-S-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYBServo motor · Electrical accessories
EAMM-A-N38-60PAxial kit · Mounting accessories
EAMM-A-N38-60G-G2Axial kit · Mounting accessories
EAMM-A-N38-60H-G2Axial kit · Mounting accessories

İlgili Ürünler

YXCF-1
Festo YXCF-1
Detayları Gör

Festo

YXCF-1

MFR #YXCF-1

SKU #YLSBOLBVXXHTEQR

YXCF-2
Festo YXCF-2
Detayları Gör

Festo

YXCF-2

MFR #YXCF-2

SKU #YLSL6U6NTXCKHGD

YXCF-3
Festo YXCF-3
Detayları Gör

Festo

YXCF-3

MFR #YXCF-3

SKU #YLSZVSBYGKJ08DU

YXCF-4
Festo YXCF-4
Detayları Gör

Festo

YXCF-4

MFR #YXCF-4

SKU #YLSIOSKDCAW31TC

YXCF-1-B
Festo YXCF-1-B
Detayları Gör

Festo

YXCF-1-B

MFR #YXCF-1-B

SKU #YLS8M1FM2JHSBU

YXCF-2-B
Festo YXCF-2-B
Detayları Gör

Festo

YXCF-2-B

MFR #YXCF-2-B

SKU #YLSAJENB5OIQWGN

YXCL-1-D
Festo YXCL-1-D
Detayları Gör

Festo

YXCL-1-D

MFR #YXCL-1-D

SKU #YLS74NKJF7W65BZ

YXCL-2-D
Festo YXCL-2-D
Detayları Gör

Festo

YXCL-2-D

MFR #YXCL-2-D

SKU #YLS1RJGPTBKRKVF

YXCL-1
Festo YXCL-1
Detayları Gör

Festo

YXCL-1

MFR #YXCL-1

SKU #YLSFPVVOW7GENV

YXCR-1
Festo YXCR-1
Detayları Gör

Festo

YXCR-1

MFR #YXCR-1

SKU #YLSW4HQHDBEYOQG

Öne Çıkan Ürünler

NCMC150-0600-X103US
SMC NCMC150-0600-X103US
Detayları Gör

SMC

NCMC150-0600-X103US

MFR #NCMC150-0600-X103US

SKU #YLS468HQT0B65QG

AR30-N02E-1Z-B
SMC AR30-N02E-1Z-B
Detayları Gör

SMC

AR30-N02E-1Z-B

MFR #AR30-N02E-1Z-B

SKU #YLSYFNHADE6GRKV

AW20-N02CG-6CZ-B
SMC AW20-N02CG-6CZ-B
Detayları Gör

SMC

AW20-N02CG-6CZ-B

MFR #AW20-N02CG-6CZ-B

SKU #YLSNOOF0IBCZ3J3

SY5420-5DZ-01
SMC SY5420-5DZ-01
Detayları Gör

SMC

SY5420-5DZ-01

MFR #SY5420-5DZ-01

SKU #YLSQW9MERWL033X

CG5EN50SV-150
SMC CG5EN50SV-150
Detayları Gör

SMC

CG5EN50SV-150

MFR #CG5EN50SV-150

SKU #YLST11TLVYPVP7H

VM8001-5
Baldor VM8001-5
Detayları Gör

Baldor

VM8001-5

MFR #VM8001-5

SKU #YLS3TOWVXWW0DHP

AL30-03-8-A
SMC AL30-03-8-A
Detayları Gör

SMC

AL30-03-8-A

MFR #AL30-03-8-A

SKU #YLS6GDABZE4BN7A

MGPM25-100Z-XC4
SMC MGPM25-100Z-XC4
Detayları Gör

SMC

MGPM25-100Z-XC4

MFR #MGPM25-100Z-XC4

SKU #YLSH71U0VZZBO5I

VQ1200-51-Q
SMC VQ1200-51-Q
Detayları Gör

SMC

VQ1200-51-Q

MFR #VQ1200-51-Q

SKU #YLSOVA6N31QD04G

İlgili Aramalar

Festo ELGA-TB-KF-70-1200-0H fiyatFesto ELGA-TB-KF-70-1200-0H teklif alFesto ELGA-TB-KF-70-1200-0H satın alELGA-TB-KF-70-1200-0H fiyatELGA-TB-KF-70-1200-0H stok durumuFesto yedek parçaFesto ELGA-TB-KF-70-1200-0H muadilFesto ELGA-TB-KF-70-1200-0H teknik özellikler
