Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

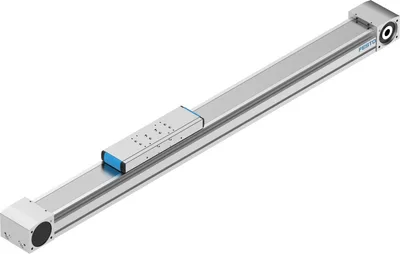

Festo ELGA-TB-KF-120-1000-0H
Triger kayışlı eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. Yüksek itme kuvvetleri. Yüksek yük kapasiteli hassas kılavuz ray. 50 m/s²'ye kadar yüksek ivmeyle 5 m/s'ye kadar hızlar. Opsiyonel: Gıdaya uygun (daha fazla bilgi için bkz. www.festo.com/certificates/ELGA_KF). Motor 4 tarafa esnek şekilde monte edilebilir. Kılavuz ve dişli kayış koruma bandıyla korunur. Kısa teslim süreli 22 stok tipi ve özel varyantlar için modüler ürünler. 8,5 m'ye kadar uzun stroklar mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Tahrik pinyonunun efektif çapı52.52
Çalışma stroku1000
Boyut120
Strok rezervi0
Triger kayışı hatvesi5
Montaj konumuHerhangi
Ürün Hakkında
Triger kayışlı eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. Yüksek itme kuvvetleri. Yüksek yük kapasiteli hassas kılavuz ray. 50 m/s²'ye kadar yüksek ivmeyle 5 m/s'ye kadar hızlar. Opsiyonel: Gıdaya uygun (daha fazla bilgi için bkz. www.festo.com/certificates/ELGA_KF). Motor 4 tarafa esnek şekilde monte edilebilir. Kılavuz ve dişli kayış koruma bandıyla korunur. Kısa teslim süreli 22 stok tipi ve özel varyantlar için modüler ürünler. 8,5 m'ye kadar uzun stroklar mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo ELGA-TB-KF-120-1000-0H
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Tahrik pinyonunun efektif çapı52.52
Çalışma stroku1000
Boyut120
Strok rezervi0
Triger kayışı hatvesi5
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Dişli kayışlı
Motor tipiStep motor, Servo motor
Ölçüm sistemi çalışma prensibiArtımsal
Maks. ivme50
Maks. hız5
Tekrarlama hassasiyeti±0.08 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Koruma sınıfıIP40
Ortam sıcaklığı-10, 60
Alan atalet momenti Iy1264580
Alan atalet momenti Iz4365790
Maks. tahrik torku34.1
Maks. kuvvet Fy5500
Maks. kuvvet Fz6890
Maks. kuvvet Fy toplam eksen5500
Maks. kuvvet Fz toplam eksen6890
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)20240
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)25355
Maks. boşta çalışma aktarım direnci76.2
Maks. moment Mx104
Maks. moment My680
Maks. moment Mz680
Maks. moment Mx toplam eksen104
Maks. moment My toplam eksen680
Maks. moment Mz toplam eksen680
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)383
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)2502
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)2502
Kızak yüzeyi ile kılavuz merkezi arası mesafe70
Maks. besleme kuvveti Fx1300
Yükten bağımsız sürtünme torku2.8
Burulma kütle atalet momenti It435680
Strok metresi başına kütle atalet momenti JH2.15
Çalışma yükünün kg başına kütle atalet momenti JL6.9
Kütle atalet momenti JO40.99
Ek kızak için kütle atalet momenti JW28.91
Besleme sabiti165
Referans kullanım ömrü5000
Kızak ağırlığı4190
Ek kızak ağırlığı3240
0 mm strok için temel ağırlık15680
10 mm strok başına ek ağırlık106
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Profil malzemesiDövme alüminyum alaşımı, eloksallı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiPaslanmaz çelik şerit
Tahrik kapağı malzemesiDövme alüminyum alaşımı, eloksallı
Kılavuz kızak malzemesiTemperlenmiş çelik
Kılavuz ray malzemesiTemperlenmiş çelik, Corrotect kaplamalı
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiDövme alüminyum alaşımı, eloksallı
Triger kayış sıkıştırma parçası malzemesiDöküm paslanmaz çelik
Dişli kayış malzemesiCam kordlu ve naylon kaplamalı polikloropren veya nitril kauçuk (NBR)
Aksesuarlar 173
Festo ELGA-TB-KF-120-1000-0H motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| MUE-120/185 | Profile mounting · Mounting accessories | |
| SF-EGC-1-120 | Switch lug · Position sensing | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| EAMM-A-N80-150A | Axial kit · Mounting accessories | |
| EMGA-80-P-G3-SST-87 | Gear unit · Gear unit | |
| EMGA-80-P-G5-SST-87 | Gear unit · Gear unit | |
| EMMT-AS-150-M-HS-R2S | Servo motor · Motors | |
| EMMT-ST-87-S-RS | Stepper motor · Motors | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| ZBH-9-B | Centring sleeve · Mounting accessories | |
| GASA-MIE-CTR-12M-1 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-10 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-100 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-50 | AX Industrial App · Digital services | |
| EAMM-A-N80-100A | Axial kit · Mounting accessories | |
| SIEN-M8B-PS-K-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SIEN-M8B-PS-S-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SIEN-M8B-PO-K-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SIEN-M8B-PO-S-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8-K-LED-24 | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8-S-LED-24 | Proximity sensor · Cylinder sensors for direct mounting | |
| NST-8-M6-1 | Slot nut · Mounting accessories | |
| ABP-8 | Slot cover · Mounting accessories | |
| SME-8-K-LED-230 | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8-O-K-LED-24 | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8-K-24-S6 | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8-ZS-KL-LED-24 | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8-K5-LED-24 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMB-8-32/100 | Mounting kit · Mounting kits for proximity sensors, other sensors | |
| SME-8-K-7,5-LED-24 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMBK-8 | Clip · Mounting accessories | |
| HMIA-E07- - | Support profile · Mounting accessories | |
| SME-8M-DS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-ZS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-...- | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| EMGA-80-P-G3-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-80-P-G5-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-120-P-G3-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-120-P-G5-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-120-P-G3-SAS-140 | Gear unit · Mounting accessories | |
| EMGA-120-P-G5-SAS-140 | Gear unit · Mounting accessories | |
| EAMD-56-46-24-23X27 | Coupling · Mounting accessories | |
| EAMB-34-6-25X26-23X27 | Drive shaft adapter · Mounting accessories | |
| SF-EGC-2-120 | Switch lug · Mounting accessories | |
| HPE-120 | Foot mounting · Cylinder mountings | |
| DHAM-ME-N2-CL | Adapter kit · Mounting accessories | |
| KSK-120- | Connecting shaft · Mounting accessories | |
| ABP-5-S1 | Slot cover · Mounting accessories | |
| HWS-EGC-M8-B | Sensor bracket · Mounting accessories | |
| DHAM-ME-N2-50-CL | Adapter kit · Mounting accessories | |
| EMMT-AS-80-H-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RS | Servo motor · Electrical accessories | |
| EAMD-56-46-25-23X27 | Coupling · Mounting accessories | |
| EAMF-A-80A-120G | Motor flange · Mounting accessories | |
| EAMF-A-80A-140A | Motor flange · Mounting accessories | |
| EAMM-A-N80-120G | Axial kit · Mounting accessories | |
| EAHM-L5-M8-60 | Screw kit · Mounting accessories | |
| EAHM-L5-M8-75 | Screw kit · Mounting accessories | |
| EAMK-A-N80-80A | Coupling housing · Mounting accessories | |
| EMGA-80-P-G3-EAS-80 | Gear unit · Mounting accessories | |
| EMGA-80-P-G5-EAS-80 | Gear unit · Mounting accessories | |
| EAHF-L5-120-P | Central support · Cylinder mountings | |
| EAPM-L5-120-SLM | Switch lug · Mounting accessories | |
| EMMT-AS-80- | Servo motor · Electrical accessories | |
| EMMT-AS-100- | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-100-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-100-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-100-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-100-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-100-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-100-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-100-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-100-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-100-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-100-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-100-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-100-L-HS-RMB | Servo motor · Electrical accessories | |
| NEFM-S1G9-K-0,5-R3G8 | Adapter · Electrical accessories | |
| EMGA-80-P-G8-EAS-80 | Gear unit · Mounting accessories | |
| EMGA-80-P-G12-EAS-80 | Gear unit · Mounting accessories | |
| EMGA-80-P-G20-EAS-80 | Gear unit · Mounting accessories | |
| EMGA-80-P-G8-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-80-P-G12-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-80-P-G20-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-120-P-G8-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-120-P-G12-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-120-P-G20-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-120-P-G8-SAS-140 | Gear unit · Mounting accessories | |
| EMGA-120-P-G12-SAS-140 | Gear unit · Mounting accessories | |
| EMGA-120-P-G20-SAS-140 | Gear unit · Mounting accessories | |
| EMGA-80-P-G8-SST-87 | Gear unit · Mounting accessories | |
| EMGA-80-P-G12-SST-87 | Gear unit · Mounting accessories | |
| EMMT-AS-80-S-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-L-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-100-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-100-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-100-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-100-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-100-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-100-L-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-100-H-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-100-H-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-100-H-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-100-H-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-100-H-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-100-H-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-80-H-HS-RMYB | Servo motor · Electrical accessories | |
| EAMM-A-N80-80G-G2 | Axial kit · Mounting accessories |
İlgili Ürünler
Detayları Gör
Festo
YXCF-2
MFR #YXCF-2
SKU #YLSL6U6NTXCKHGD
Detayları Gör
Festo
YXCF-3
MFR #YXCF-3
SKU #YLSZVSBYGKJ08DU
Detayları Gör
Festo
YXCF-4
MFR #YXCF-4
SKU #YLSIOSKDCAW31TC
Detayları Gör
Festo
YXCF-1-B
MFR #YXCF-1-B
SKU #YLS8M1FM2JHSBU
Detayları Gör
Festo
YXCF-2-B
MFR #YXCF-2-B
SKU #YLSAJENB5OIQWGN
Detayları Gör
Festo
YXCL-1-D
MFR #YXCL-1-D
SKU #YLS74NKJF7W65BZ
Detayları Gör
Festo
YXCL-2-D
MFR #YXCL-2-D
SKU #YLS1RJGPTBKRKVF
Detayları Gör
Festo
YXCL-1
MFR #YXCL-1
SKU #YLSFPVVOW7GENV
Detayları Gör
Festo
YXCR-1
MFR #YXCR-1
SKU #YLSW4HQHDBEYOQG
Öne Çıkan Ürünler
Detayları Gör
SMC
CG5EN50SV-150
MFR #CG5EN50SV-150
SKU #YLST11TLVYPVP7H
Detayları Gör
SMC
AL30-03-8-A
MFR #AL30-03-8-A
SKU #YLS6GDABZE4BN7A
Detayları Gör
Danfoss Aeroquip LLC
EH22512
MFR #EH22512
SKU #YLSRZ91UGVO64DG
Detayları Gör
SMC
VQ1200-51-Q
MFR #VQ1200-51-Q
SKU #YLSOVA6N31QD04G
Detayları Gör
Baldor
BM3615T W/ 2-1/4" LONG SHAFT
MFR #BM3615T W/ 2-1/4" LONG SHAFT
SKU #YLSUV0OKQIKNTRJ
Detayları Gör
SMC
MXQ25L-40B-M9NZ
MFR #MXQ25L-40B-M9NZ
SKU #YLSD1VANMRI726Z
Detayları Gör
SMC
MGPM25-100Z-XC4
MFR #MGPM25-100Z-XC4
SKU #YLSH71U0VZZBO5I
Detayları Gör
SMC
NCDMC150-0600-X155US
MFR #NCDMC150-0600-X155US
SKU #YLS8ICKGSKYC93L
Detayları Gör
SMC
ZCUKQ25-50D
MFR #ZCUKQ25-50D
SKU #YLSQ684QXTNN958
Detayları Gör
Baldor
VFSWDM3546T-5E
MFR #VFSWDM3546T-5E
SKU #YLSRYYEFOOW6J5E
İlgili Aramalar
Festo ELGA-TB-KF-120-1000-0H fiyatFesto ELGA-TB-KF-120-1000-0H teklif alFesto ELGA-TB-KF-120-1000-0H satın alELGA-TB-KF-120-1000-0H fiyatELGA-TB-KF-120-1000-0H stok durumuFesto yedek parçaFesto ELGA-TB-KF-120-1000-0H muadilFesto ELGA-TB-KF-120-1000-0H teknik özellikler
