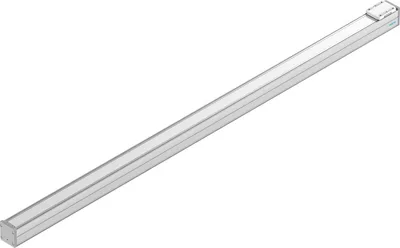

Festo ELFC-KF-80-2000
Kılavuz eksen. Bilyalı sirkülasyonlu kılavuzlu dişli kayış eksenleri ELGA-BS-KF/ELGA-TB-KF (tahrik eksenleri). Kılavuzlu ve serbest hareketli kızak üniteli tahriksiz lineer kılavuz ünitesi. Çok eksenli uygulamalarda kuvvet ve torkları desteklemek için. Yüksek burulma direnci. Dinamik yüklerde azaltılmış titreşim
Çalışma stroku2000
Boyut80
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımKılavuzlama
Sembol00992984
Ürün Hakkında
Kılavuz eksen. Bilyalı sirkülasyonlu kılavuzlu dişli kayış eksenleri ELGA-BS-KF/ELGA-TB-KF (tahrik eksenleri). Kılavuzlu ve serbest hareketli kızak üniteli tahriksiz lineer kılavuz ünitesi. Çok eksenli uygulamalarda kuvvet ve torkları desteklemek için. Yüksek burulma direnci. Dinamik yüklerde azaltılmış titreşim
Festo ELFC-KF-80-2000
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku2000
Boyut80
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımKılavuzlama
Sembol00992984
Konum algılamaYaklaşım sensörü ile, İndüktif sensörler için
Maks. ivme15
Maks. hız1.5
Çalışma oranı100%
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1 uyarınca Sınıf 7
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Alan atalet momenti Iy1370000
Alan atalet momenti Iz1660000
Maks. kuvvet Fy5543
Maks. kuvvet Fz5543
Maks. moment Mx59.8
Maks. moment My56.2
Maks. moment Mz56.2
Maks. kuvvet Fy toplam eksen900
Maks. kuvvet Fz toplam eksen2700
Maks. moment Mx toplam eksen59.8
Maks. moment My toplam eksen56.2
Maks. moment Mz toplam eksen56.2
Burulma kütle atalet momenti It90500
Yer değiştirme kuvveti15
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)20400
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)20400
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)220
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)207
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)207
Hareketli kütle815
0 mm strok için temel ağırlık1905
10 mm strok başına ek ağırlık73
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiYüksek alaşımlı paslanmaz çelik
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiBasınçlı döküm alüminyum
Aksesuarlar 13
Festo ELFC-KF-80-2000 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| EAHF-L2-45-P-D4 | Profile mounting · Cylinder mountings | |
| EAPM-L2-SH | Sensor bracket · Mounting accessories | |
| EAHF-L2-45-P | Profile mounting · Cylinder mountings | |
| EAHF-L2-45-P-S | Profile mounting · Cylinder mountings | |
| EADT-S-L5-70 | Clamping element · Mounting accessories | |
| EHAA-D-L2-80-L2-80 | Adapter kit · Cylinder mountings | |
| EHAA-D-L2-80-L2-60-AP | Angle kit · Cylinder mountings | |
| EAPM-L2-80-SLS | Switch lug · Mounting accessories | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| ZBH-7-B | Centring sleeve · Mounting accessories |
