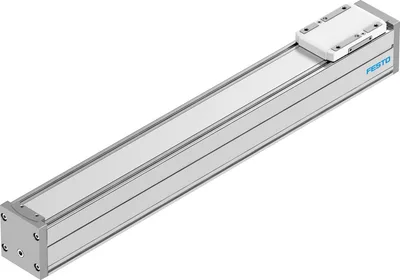

Festo ELFC-KF-60-400
Kılavuz eksen. Bilyalı sirkülasyonlu kılavuzlu dişli kayış eksenleri ELGA-BS-KF/ELGA-TB-KF (tahrik eksenleri). Kılavuzlu ve serbest hareketli kızak üniteli tahriksiz lineer kılavuz ünitesi. Çok eksenli uygulamalarda kuvvet ve torkları desteklemek için. Yüksek burulma direnci. Dinamik yüklerde azaltılmış titreşim
Çalışma stroku400
Boyut60
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımKılavuzlama
Sembol00992984
Ürün Hakkında
Kılavuz eksen. Bilyalı sirkülasyonlu kılavuzlu dişli kayış eksenleri ELGA-BS-KF/ELGA-TB-KF (tahrik eksenleri). Kılavuzlu ve serbest hareketli kızak üniteli tahriksiz lineer kılavuz ünitesi. Çok eksenli uygulamalarda kuvvet ve torkları desteklemek için. Yüksek burulma direnci. Dinamik yüklerde azaltılmış titreşim
Festo ELFC-KF-60-400
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku400
Boyut60
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımKılavuzlama
Sembol00992984
Konum algılamaYaklaşım sensörü ile, İndüktif sensörler için
Maks. ivme15
Maks. hız1.5
Çalışma oranı100%
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1 uyarınca Sınıf 7
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Alan atalet momenti Iy441000
Alan atalet momenti Iz542000
Maks. kuvvet Fy3641
Maks. kuvvet Fz3641
Maks. moment Mx29.1
Maks. moment My31.8
Maks. moment Mz31.8
Maks. kuvvet Fy toplam eksen600
Maks. kuvvet Fz toplam eksen1800
Maks. moment Mx toplam eksen29.1
Maks. moment My toplam eksen31.8
Maks. moment Mz toplam eksen31.8
Burulma kütle atalet momenti It29800
Yer değiştirme kuvveti6.75
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)13400
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)13400
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)107
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)117
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)117
Hareketli kütle407
0 mm strok için temel ağırlık1029
10 mm strok başına ek ağırlık43
Dinamik sehim (hareketli yük)Eksen uzunluğunun %0.05'i, maks. 0.5 mm
Statik sehim (durma halinde yük)Eksen uzunluğunun %0.1'i
Uç kapak malzemesiBoyalı pres döküm alüminyum
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Kapak bandı malzemesiYüksek alaşımlı paslanmaz çelik
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiBasınçlı döküm alüminyum
Aksesuarlar 14
Festo ELFC-KF-60-400 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| EAHF-L2-45-P-D3 | Profile mounting · Cylinder mountings | |
| EAHF-L2-45-P | Profile mounting · Cylinder mountings | |
| EAHF-L2-45-P-S | Profile mounting · Cylinder mountings | |
| EADT-S-L5-70 | Clamping element · Mounting accessories | |
| EHAA-D-L2-60-L2-60 | Adapter kit · Cylinder mountings | |
| EHAA-D-L2-60-L2-45-AP | Angle kit · Cylinder mountings | |
| EAPM-L2-60-SLS | Switch lug · Mounting accessories | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| ZBH-5-M4 | Centring sleeve · Mounting accessories | |
| ZBH-5-B | Centring sleeve · Mounting accessories | |
| ZBH-5 | Centring sleeve · Mounting accessories |
