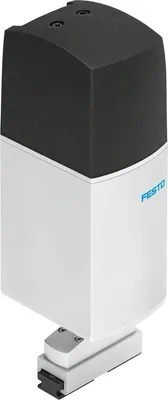

Festo EHMD-40-RE-GE
Döner tutucu modülü. Laboratuvar otomasyonunda küçük nesneler için ideal. Sonsuz elektrikli dönüş ve elektrikli veya pnömatik tutma. Şişelerin kapaklarını açmak ve kapatmak için tutma ve döndürme. Opsiyonel: Z-kompanzasyonlu montaj, şişe kapaklarının açılıp kapanması sırasında diş adımını dengeler. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Boyut40
Dönüş açısıSonsuz
Tutucu çene başına strok5
Teorik yön değiştirme boşluğu300
Tam adım için adım açısı1.8
Tam adım açısı, dönüş1.8
Ürün Hakkında
Döner tutucu modülü. Laboratuvar otomasyonunda küçük nesneler için ideal. Sonsuz elektrikli dönüş ve elektrikli veya pnömatik tutma. Şişelerin kapaklarını açmak ve kapatmak için tutma ve döndürme. Opsiyonel: Z-kompanzasyonlu montaj, şişe kapaklarının açılıp kapanması sırasında diş adımını dengeler. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EHMD-40-RE-GE
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut40
Dönüş açısıSonsuz
Tutucu çene başına strok5
Tutucu çene başına kontrol edilebilir strok aralığı0, 5
Teorik yön değiştirme boşluğu300
Tam adım için adım açısı1.8
Tam adım açısı, dönüş1.8
Adım açısı toleransı±5%
Adım açısı toleransı, dönüş±5%
Tutucu çene sayısı2
Montaj konumuHerhangi
TasarımElektrikli döner tahrik, Elektrikli tutucu
Çalışma şekliElektrikli paralel tutucu
Çalışma modu, dönmeHibrit step motor
Dişli ünitesi oranı1:1
Konum algılamaDöndürme: Motor enkoderi, Tutma: Motor enkoderi
Tutucu fonksiyonuParalel
Motor tipiStep motor
ReferanslamaDöndürme: Enkoder indeksi, Tutma: Sabit dayama bloğu
Rotor konum sensörüArtımlı enkoder
Rotor konum enkoderi arayüzüRS422 TTL AB kanalları + sıfır indeksi
Rotor pozisyon sensörü, enkoder ölçüm prensibiOptik
Maks. tahrik çıkış hızı240
Maks. hız0.025
Maks. referanslama hızı0.002
Tutucu çene başına maks. tutma hızı25
Çalışma oranı100%
Yalıtım koruma sınıfıB
Maks. akım tüketimi60
Maks. akım tüketimi, dönüş60
Nominal çalışma gerilimi DC24
Nominal çalışma gerilimi DC, dönme5
Motor nominal akımı hakkında notTutucu tahriki için 0.5 A
Nominal gerilim DC24
Faz sargı endüktansı4
Sargı endüktansı faz, dönme11
Faz sargı direnci5.6
Sargı direnci faz, dönüş5.8
Devir başına darbe sayısı500
Devir başına darbe sayısı, dönüş500
Faz başına nominal akım0.5
Faz başına nominal akım, dönüş0.9
OnayRCM
KC işaretiKC-EMV
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)EMC için UK talimatlarına uygun
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6 standartlarına göre şiddet seviyesi 1 ile taşıma uygulama testi
LABS (PWIS) uygunluğuVDMA24364 bölge III
Depolama sıcaklığı-20, 70
Bağıl hava nemiYoğuşmasız
Koruma sınıfıIP20
Ortam sıcaklığı0, 40
Tutucu çene başına tutma kuvveti7, 35
Enerji kesintisinde artık tutma kuvveti10
Nominal akımda tutma kuvveti35
Motor tutma torku0.043
Motor tutma torku, dönüş0.3
Kütle atalet momenti0.009
Kütle atalet momenti, dönme0.125
Maks. çıkış torku0.3
Tutucu çenede maks. kuvvet Fz statik30
Tutucuda maks. tork Mx statik0.7
Tutucuda maks. tork My statik1.5
Tutucuda maks. tork Mz statik0.7
Maks. nominal yük0.25
Besleme sabiti1.48
Ürün ağırlığı681
Elektrik bağlantısı 1, fonksiyon2x enkoder, 2x motor
Elektrik bağlantısı 1, bağlantı tipiFiş
Elektrik bağlantısı 1, konnektör sistemiBağlantı şeması F1
Elektrik bağlantısı 1, bağlantı/damar sayısı31
Elektrik bağlantısı 1, bağlantı düzeni00995929
Montaj tipiKırlangıç kuyruğu yuvası üzerinden
Malzemelere ilişkin notRoHS uyumlu
Kapak malzemesiTakviyeli PA
Gövde malzemesiEloksallı dövme alüminyum alaşımı
Aksesuarlar 61
Festo EHMD-40-RE-GE motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| EHAM-E20-40-Z | Mounting · Mounting accessories | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| NEBM-SF1W31-E-1-N-LE24 | Motor cable · Electrical accessories | |
| NEBM-SF1W31-E-3-N-LE24 | Motor cable · Electrical accessories | |
| NEBM-SF1W31-E-5-N-LE24 | Motor cable · Electrical accessories | |
| ZBS-5 | Centring pin · Mounting accessories | |
| SME-8M-DS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-ZS-24V-K-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-...- | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-8M-DO-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| BUB-HGPT-16-B | Gripper jaw blank · Mounting accessories | |
| ZBS-4 | Centring pin · Mounting accessories | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3P-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3P-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M12G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-10-N-M8G3 | Connecting cable · Connecting cables | |
| DHAS-GG-B18-16-A1 | Gripper jaws · Mounting accessories | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting |
