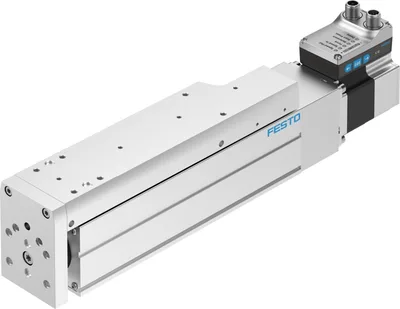

Festo EGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA
Mini kızak ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Rijit, dayanıklı ve hassas lineer kılavuz sayesinde artırılmış dönme önleme ve yanal kuvvet karşılama. Sessiz çalışan bilyalı vida tahriki sayesinde hassas konumlandırma. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku150
Boyut60
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı12
Mil hatvesi12
Ürün Hakkında
Mini kızak ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Rijit, dayanıklı ve hassas lineer kılavuz sayesinde artırılmış dönme önleme ve yanal kuvvet karşılama. Sessiz çalışan bilyalı vida tahriki sayesinde hassas konumlandırma. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku150
Boyut60
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı12
Mil hatvesi12
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı, Entegre tahrikli
Motor tipiStep motor
ReferanslamaPozitif sabit durdurma bloğu, Negatif sabit durdurma bloğu
Mil tipiBilyalı vida
Sembol00997294
Konum algılamaMotor enkoderi, Yaklaşım şalteri ile
Rotor konum sensörüMutlak enkoder, tek tur
Rotor pozisyon sensörü, enkoder ölçüm prensibimanyetik
Koruma fonksiyonuSıcaklık izleme
Ek fonksiyonlarEntegre son konum algılama
EkranLED
Hazır durumu göstergesiLED
Maks. ivme5
Maks. hız0.24
Hız "Speed press"0.01
Tekrarlama hassasiyeti±0.015 mm
Dijital lojik çıkış özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
Çalışma oranı100%
Yalıtım koruma sınıfıB
Dijital lojik çıkışlar maks. akım100
Maks. akım tüketimi5300
Maks. akım tüketimi, lojik0.3
Nominal gerilim DC24
Nominal akım5.3
Parametrelendirme arayüzüIO-Link®, Kullanıcı arayüzü
Rotor konum vericisi çözünürlüğü16
İzin verilen gerilim dalgalanmaları+/- 15 %
Güç kaynağı, bağlantı tipiFiş
Güç beslemesi, bağlantı sistemiM12x1, EN 61076-2-111'e göre T kodlu
Güç kaynağı, pin/tel sayısı4
Güç beslemesi, bağlantı düzeni00995989
OnayRCM
KC işaretiKC-EMV
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6 standartlarına göre şiddet seviyesi 1 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364 bölge III
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 9
Depolama sıcaklığı-20, 60
Bağıl hava nemi0 - 90%
Koruma sınıfıIP40
Koruma sınıfıIII
Ortam sıcaklığı0, 50
Ortam sıcaklığı ile ilgili not30°C üzerindeki ortam sıcaklıklarında güç, K başına %2 azaltılmalıdır.
Sabit yatak dinamik temel yük değeri13321
Lineer kılavuz dinamik temel yük değeri13400
Bilyalı vida dinamik temel yük değeri4600
Maks. kuvvet Fy4937
Maks. kuvvet Fz4937
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)13400
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)13400
Maks. moment Mx20
Maks. moment My30
Maks. moment Mz30
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)107
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)117
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)117
Tahrik milinde maks. radyal kuvvet420
Maks. besleme kuvveti Fx250
Referans efektif yük, yatay10
Referans değer efektif yük, dikey10
Bilyalı vida statik temel yük değeri8500
Lineer kılavuz statik temel yük değeri26900
Besleme sabiti12
Sabit yatak statik temel yük değeri7000
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
0 mm strok için hareketli kütle675
10 mm strok başına ek hareketli kütle40
Ürün ağırlığı4160
0 mm strok için temel ağırlık2735
10 mm strok başına ek ağırlık95
Dijital lojik çıkış sayısı 24 V DC2
Dijital mantık girişi sayısı2
Lojik giriş spesifikasyonuIEC 61131-2 esaslı, tip 1
Lojik giriş çalışma aralığı24
IO-Link, SIO modu desteğiEvet
Mantık girişi özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
IO-Link, Protokol versiyonuCihaz V 1.1
IO-Link, iletişim moduCOM3 (230.4 kBaud)
IO-Link, Port sınıfıA
IO-Link, port sayısı1
IO-Link, proses verisi uzunluğu OUT2 bayt
IO-Link, proses verisi içeriği OUT1 bit (içeri hareket), 1 bit (dışarı hareket), 1 bit (hata onaylama), 1 bit (ara konuma hareket)
IO-Link, proses verisi uzunluğu IN2 bayt
IO-Link, Proses verisi içeriği IN1 bit (cihaz durumu), 1 bit (ara durum), 1 bit (hareket durumu), 1 bit (içeride durumu), 1 bit (dışarıda durumu)
IO-Link, servis verisi IN32 bit kuvvet, 32 bit konum, 32 bit hız
IO-Link, Min. çevrim süresi1 ms
IO-Link, veri depolama gerekli500
Maks. kablo uzunluğu15 m çıkışlar, 15 m girişler, IO-Link® çalışmasında 20 m
Çıkışlar için anahtarlama mantığıPNP (pozitif anahtarlama)
Girişler için anahtarlama mantığıPNP (pozitif anahtarlama)
IO-Link, bağlantı teknolojisiFiş
Lojik arayüz, bağlantı tipiFiş
Lojik arayüzü, bağlantı teknolojisiM12x1, EN 61076-2-101 uyarınca A kodlu
Lojik arayüz, pin/tel sayısı8
Lojik arayüz, soket düzeni00992264
Montaj tipiDişi dişli, Merkezleme burçlu, Aksesuarlı, Silindirik pim ile
Malzemelere ilişkin notRoHS uyumlu
Kılavuz kızak malzemesiRulman çeliği
Kılavuz ray malzemesiRulman çeliği
Gövde malzemesiEloksallı dövme alüminyum alaşımı
Boyunduruk plakası malzemesiEloksallı dövme alüminyum alaşımı
Piston kolu malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Bilyalı vida somunu malzemesiRulman çeliği
Mil malzemesiRulman çeliği
Aksesuarlar 84
Festo EGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| EAHF-L2-45-P | Profile mounting · Cylinder mountings | |
| EAHF-L2-45-P-S | Profile mounting · Cylinder mountings | |
| CDSU-1 | IO-Link® master USB · Electrical accessories | |
| EAPM-L2-SH | Sensor bracket · Mounting accessories | |
| EAPM-L2-60-SLS | Switch lug · Mounting accessories | |
| NEFC-M12G8-0.3-M12G5-LK | Adapter · Electrical accessories | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Proximity sensors | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Proximity sensors | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Proximity sensors | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Proximity sensors | |
| QS-G1/4-8-I | Push-in fitting · Fittings | |
| NEBL-T12W4-E-2-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12W4-E-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-5-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-2-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-5-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-2-N-M12G8 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-2-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-5-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-5-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-2-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-2-N-B-LE8 | Connecting cable · Connecting cables | |
| QS-1/4-6-100 | Push-in fitting · Push-in fittings | |
| QS-1/4-8-50 | Push-in fitting · Push-in fittings | |
| QS-1/4-10-50 | Push-in fitting · Push-in fittings | |
| QS-1/4-12-20 | Push-in fitting · Push-in fittings | |
| QS-G1/4-6-100 | Push-in fitting · Push-in fittings | |
| QS-G1/4-8-50 | Push-in fitting · Push-in fittings | |
| QS-G1/4-10-50 | Push-in fitting · Push-in fittings | |
| QS-G1/4-12-20 | Push-in fitting · Push-in fittings | |
| QS-1/4-10-I-50 | Push-in fitting · Push-in fittings | |
| QS-1/4-8-I-50 | Push-in fitting · Push-in fittings | |
| QS-1/4-6-I-100 | Push-in fitting · Push-in fittings | |
| QS-1/4-6 | Push-in fitting · Push-in fittings | |
| QS-1/4-8 | Push-in fitting · Push-in fittings | |
| QS-1/4-10 | Push-in fitting · Push-in fittings | |
| QS-1/4-6-I | Push-in fitting · Push-in fittings | |
| QS-1/4-8-I | Push-in fitting · Push-in fittings | |
| QS-1/4-10-I | Push-in fitting · Push-in fittings | |
| QS-1/4-12 | Push-in fitting · Push-in fittings | |
| QS-1/4-5/16-I-U-M | Push-in fitting · Push-in fittings | |
| QS-1/4-3/8-I-U-M | Push-in fitting · Push-in fittings | |
| QS-G1/4-6 | Push-in fitting · Push-in fittings | |
| QS-G1/4-8 | Push-in fitting · Push-in fittings | |
| QS-G1/4-10 | Push-in fitting · Push-in fittings | |
| QS-G1/4-6-I | Push-in fitting · Push-in fittings | |
| QS-G1/4-10-I | Push-in fitting · Push-in fittings | |
| QS-G1/4-12 | Push-in fitting · Push-in fittings | |
| QS-1/4-4 | Push-in fitting · Push-in fittings | |
| QS-1/4-12-I | Push-in fitting · Push-in fittings | |
| QS-1/4-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| NEBL-T12W4-E-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12W4-E-15-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-10-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-15-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-10-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-15-N-M12G8 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-15-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-15-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-15-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-10-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-10-N-B-LE8 | Connecting cable · Connecting cables | |
| ZBH-7-B | Centring sleeve · Mounting accessories |
İlgili Ürünler
Detayları Gör
Festo
YXCF-2
MFR #YXCF-2
SKU #YLSL6U6NTXCKHGD
Detayları Gör
Festo
YXCF-3
MFR #YXCF-3
SKU #YLSZVSBYGKJ08DU
Detayları Gör
Festo
YXCF-4
MFR #YXCF-4
SKU #YLSIOSKDCAW31TC
Detayları Gör
Festo
YXCF-1-B
MFR #YXCF-1-B
SKU #YLS8M1FM2JHSBU
Detayları Gör
Festo
YXCF-2-B
MFR #YXCF-2-B
SKU #YLSAJENB5OIQWGN
Detayları Gör
Festo
YXCL-1-D
MFR #YXCL-1-D
SKU #YLS74NKJF7W65BZ
Detayları Gör
Festo
YXCL-2-D
MFR #YXCL-2-D
SKU #YLS1RJGPTBKRKVF
Detayları Gör
Festo
YXCL-1
MFR #YXCL-1
SKU #YLSFPVVOW7GENV
Detayları Gör
Festo
YXCR-1
MFR #YXCR-1
SKU #YLSW4HQHDBEYOQG
Öne Çıkan Ürünler
Detayları Gör
Baldor
VFSWDM3546T-5E
MFR #VFSWDM3546T-5E
SKU #YLSRYYEFOOW6J5E
Detayları Gör
SMC
MXQ25L-40B-M9NZ
MFR #MXQ25L-40B-M9NZ
SKU #YLSD1VANMRI726Z
Detayları Gör
SMC
AR30-N02E-1Z-B
MFR #AR30-N02E-1Z-B
SKU #YLSYFNHADE6GRKV
Detayları Gör
SMC
MGPL25TN-200BZ-XC9
MFR #MGPL25TN-200BZ-XC9
SKU #YLSPBI637NOCN0Y
Detayları Gör
SMC
MGPM25-100Z-XC4
MFR #MGPM25-100Z-XC4
SKU #YLSH71U0VZZBO5I
Detayları Gör
SMC
NCDGFN25-0100
MFR #NCDGFN25-0100
SKU #YLST0TDV975HLIN
Detayları Gör
SMC
SY5420-5DZ-01
MFR #SY5420-5DZ-01
SKU #YLSQW9MERWL033X
Detayları Gör
Danfoss Aeroquip LLC
EH22512
MFR #EH22512
SKU #YLSRZ91UGVO64DG
Detayları Gör
SMC
AL30-03-8-A
MFR #AL30-03-8-A
SKU #YLS6GDABZE4BN7A
Detayları Gör
SMC
AW20-N02CG-6CZ-B
MFR #AW20-N02CG-6CZ-B
SKU #YLSNOOF0IBCZ3J3
İlgili Aramalar
Festo EGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA fiyatFesto EGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA teklif alFesto EGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA satın alEGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA fiyatEGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA stok durumuFesto yedek parçaFesto EGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA muadilFesto EGSS-BS-KF-60-150-12P-ST-M-H1-PLK-AA teknik özellikler
