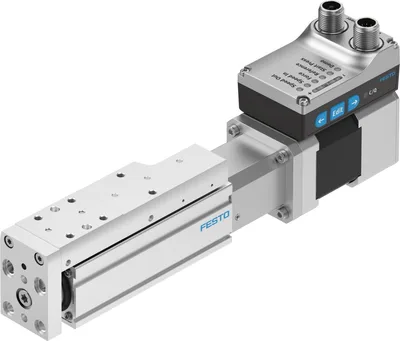

Festo EGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA
Mini kızak ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Rijit, dayanıklı ve hassas lineer kılavuz sayesinde artırılmış dönme önleme ve yanal kuvvet karşılama. Sessiz çalışan bilyalı vida tahriki sayesinde hassas konumlandırma. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku50
Boyut32
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı8
Mil hatvesi8
Ürün Hakkında
Mini kızak ünitesi. Tahrik mekaniği, motor ve servo sürücüden oluşan komple çözüm. Rijit, dayanıklı ve hassas lineer kılavuz sayesinde artırılmış dönme önleme ve yanal kuvvet karşılama. Sessiz çalışan bilyalı vida tahriki sayesinde hassas konumlandırma. Simplified Motion Series ürünü: kurulum için harici servo sürücü veya kontrol kabini gerektirmez. Standart olarak entegre iki kontrol seçeneği: dijital I/O ve IO-Link. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku50
Boyut32
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı8
Mil hatvesi8
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı, Entegre tahrikli
Motor tipiStep motor
ReferanslamaPozitif sabit durdurma bloğu, Negatif sabit durdurma bloğu
Mil tipiBilyalı vida
Sembol00997294
Konum algılamaMotor enkoderi, Yaklaşım şalteri ile
Rotor konum sensörüMutlak enkoder, tek tur
Rotor pozisyon sensörü, enkoder ölçüm prensibimanyetik
Koruma fonksiyonuSıcaklık izleme
Ek fonksiyonlarEntegre son konum algılama
EkranLED
Hazır durumu göstergesiLED
Maks. ivme5
Maks. hız0.19
Hız "Speed press"0.01
Tekrarlama hassasiyeti±0.015 mm
Dijital lojik çıkış özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
Çalışma oranı100%
Yalıtım koruma sınıfıB
Dijital lojik çıkışlar maks. akım100
Maks. akım tüketimi3000
Maks. akım tüketimi, lojik0.3
Nominal gerilim DC24
Nominal akım3
Parametrelendirme arayüzüIO-Link®, Kullanıcı arayüzü
Rotor konum vericisi çözünürlüğü16
İzin verilen gerilim dalgalanmaları+/- 15 %
Güç kaynağı, bağlantı tipiFiş
Güç beslemesi, bağlantı sistemiM12x1, EN 61076-2-111'e göre T kodlu
Güç kaynağı, pin/tel sayısı4
Güç beslemesi, bağlantı düzeni00995989
OnayRCM
KC işaretiKC-EMV
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6 standartlarına göre şiddet seviyesi 1 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364 bölge III
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 9
Depolama sıcaklığı-20, 60
Bağıl hava nemi0 - 90%
Koruma sınıfıIP40
Koruma sınıfıIII
Ortam sıcaklığı0, 50
Ortam sıcaklığı ile ilgili not30°C üzerindeki ortam sıcaklıklarında güç, K başına %2 azaltılmalıdır.
Sabit yatak dinamik temel yük değeri3795
Lineer kılavuz dinamik temel yük değeri2135
Bilyalı vida dinamik temel yük değeri2000
Maks. kuvvet Fy991
Maks. kuvvet Fz991
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)2135
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)2135
Maks. moment Mx3.4
Maks. moment My3.17
Maks. moment Mz3.17
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)10
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)7
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)7
Tahrik milinde maks. radyal kuvvet140
Maks. besleme kuvveti Fx60
Referans efektif yük, yatay2
Referans değer efektif yük, dikey2
Bilyalı vida statik temel yük değeri3700
Lineer kılavuz statik temel yük değeri3880
Besleme sabiti8
Sabit yatak statik temel yük değeri1792
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
0 mm strok için hareketli kütle149
10 mm strok başına ek hareketli kütle12
Ürün ağırlığı1074
0 mm strok için temel ağırlık924
10 mm strok başına ek ağırlık30
Dijital lojik çıkış sayısı 24 V DC2
Dijital mantık girişi sayısı2
Lojik giriş spesifikasyonuIEC 61131-2 esaslı, tip 1
Lojik giriş çalışma aralığı24
IO-Link, SIO modu desteğiEvet
Mantık girişi özellikleriYapılandırılabilir, Galvanik olarak yalıtılmamış
IO-Link, Protokol versiyonuCihaz V 1.1
IO-Link, iletişim moduCOM3 (230.4 kBaud)
IO-Link, Port sınıfıA
IO-Link, port sayısı1
IO-Link, proses verisi uzunluğu OUT2 bayt
IO-Link, proses verisi içeriği OUT1 bit (içeri hareket), 1 bit (dışarı hareket), 1 bit (hata onaylama), 1 bit (ara konuma hareket)
IO-Link, proses verisi uzunluğu IN2 bayt
IO-Link, Proses verisi içeriği IN1 bit (cihaz durumu), 1 bit (ara durum), 1 bit (hareket durumu), 1 bit (içeride durumu), 1 bit (dışarıda durumu)
IO-Link, servis verisi IN32 bit kuvvet, 32 bit konum, 32 bit hız
IO-Link, Min. çevrim süresi1 ms
IO-Link, veri depolama gerekli500
Maks. kablo uzunluğu15 m çıkışlar, 15 m girişler, IO-Link® çalışmasında 20 m
Çıkışlar için anahtarlama mantığıPNP (pozitif anahtarlama)
Girişler için anahtarlama mantığıPNP (pozitif anahtarlama)
IO-Link, bağlantı teknolojisiFiş
Lojik arayüz, bağlantı tipiFiş
Lojik arayüzü, bağlantı teknolojisiM12x1, EN 61076-2-101 uyarınca A kodlu
Lojik arayüz, pin/tel sayısı8
Lojik arayüz, soket düzeni00992264
Montaj tipiDişi dişli, Merkezleme burçlu, Aksesuarlı, Silindirik pim ile
Malzemelere ilişkin notRoHS uyumlu
Kılavuz kızak malzemesiRulman çeliği
Kılavuz ray malzemesiRulman çeliği
Gövde malzemesiEloksallı dövme alüminyum alaşımı
Boyunduruk plakası malzemesiEloksallı dövme alüminyum alaşımı
Piston kolu malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Bilyalı vida somunu malzemesiRulman çeliği
Mil malzemesiRulman çeliği
Aksesuarlar 80
Festo EGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| EAPM-L2-SH | Sensor bracket · Mounting accessories | |
| EAPM-L2-32-SLS | Switch lug · Mounting accessories | |
| CDSU-1 | IO-Link® master USB · Electrical accessories | |
| NEFC-M12G8-0.3-M12G5-LK | Adapter · Electrical accessories | |
| EAHF-L2-25-P | Profile mounting · Cylinder mountings | |
| EAHF-L2-25-P-S | Profile mounting · Cylinder mountings | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Proximity sensors | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Proximity sensors | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Proximity sensors | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Proximity sensors | |
| QSM-M5-4-I-R | Push-in fitting · Fittings | |
| NEBL-T12W4-E-2-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12W4-E-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-5-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-2-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-5-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-2-N-M12G8 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-2-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-5-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-5-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-2-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-2-N-B-LE8 | Connecting cable · Connecting cables | |
| QSM-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-5/32-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-2 | Push-in fitting · Push-in fittings | |
| QSMK-M5-4 | Push-in fitting, self-sealing · Push-in fittings | |
| QSMK-M5-6 | Push-in fitting, self-sealing · Push-in fittings | |
| QSM-M5-3 | Push-in fitting · Push-in fittings | |
| QSM-M5-4 | Push-in fitting · Push-in fittings | |
| QSM-M5-6 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I | Push-in fitting · Push-in fittings | |
| QSR-M5-4 | Push-in fitting, rotatable · Push-in fittings | |
| QSR-M5-6 | Push-in fitting, rotatable · Push-in fittings | |
| QSM-M5-1/8-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-3/16-I-U-M | Push-in fitting · Push-in fittings | |
| QS-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| ZBS-4 | Centring pin · Mounting accessories | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| NEBL-T12W4-E-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12W4-E-15-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-10-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-15-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-10-N-M12G8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-15-N-M12G8 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-10-N-LE4 | Connecting cable · Connecting cables | |
| NEBL-T12G4-E-15-N-LE4 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-15-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-15-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12W8-E-10-N-B-LE8 | Connecting cable · Connecting cables | |
| NEBC-M12G8-E-10-N-B-LE8 | Connecting cable · Connecting cables | |
| ZBH-7-B | Centring sleeve · Mounting accessories |
İlgili Ürünler
Detayları Gör
Festo
YXCF-2
MFR #YXCF-2
SKU #YLSL6U6NTXCKHGD
Detayları Gör
Festo
YXCF-3
MFR #YXCF-3
SKU #YLSZVSBYGKJ08DU
Detayları Gör
Festo
YXCF-4
MFR #YXCF-4
SKU #YLSIOSKDCAW31TC
Detayları Gör
Festo
YXCF-1-B
MFR #YXCF-1-B
SKU #YLS8M1FM2JHSBU
Detayları Gör
Festo
YXCF-2-B
MFR #YXCF-2-B
SKU #YLSAJENB5OIQWGN
Detayları Gör
Festo
YXCL-1-D
MFR #YXCL-1-D
SKU #YLS74NKJF7W65BZ
Detayları Gör
Festo
YXCL-2-D
MFR #YXCL-2-D
SKU #YLS1RJGPTBKRKVF
Detayları Gör
Festo
YXCL-1
MFR #YXCL-1
SKU #YLSFPVVOW7GENV
Detayları Gör
Festo
YXCR-1
MFR #YXCR-1
SKU #YLSW4HQHDBEYOQG
Öne Çıkan Ürünler
Detayları Gör
SMC
VQ1200-51-Q
MFR #VQ1200-51-Q
SKU #YLSOVA6N31QD04G
Detayları Gör
SMC
VQZ2121-5LO1-N3T
MFR #VQZ2121-5LO1-N3T
SKU #YLSEL35MGGQ9FOL
Detayları Gör
SMC
MXQ25-40B-M9NZ
MFR #MXQ25-40B-M9NZ
SKU #YLST5TX9LNATRNS
Detayları Gör
Brush Research Mfg
BC8M12
MFR #BC8M12
SKU #YLSA0P5BE6ZJCIW
Detayları Gör
SMC
AW20-N02CG-6CZ-B
MFR #AW20-N02CG-6CZ-B
SKU #YLSNOOF0IBCZ3J3
Detayları Gör
SMC
CG5EN50SV-150
MFR #CG5EN50SV-150
SKU #YLST11TLVYPVP7H
Detayları Gör
SMC
NCDJ2L10-300-B
MFR #NCDJ2L10-300-B
SKU #YLSRRDWPL50RWQ2
Detayları Gör
SMC
ZCUKQ25-50D
MFR #ZCUKQ25-50D
SKU #YLSQ684QXTNN958
Detayları Gör
SMC
NCDGFN25-0100
MFR #NCDGFN25-0100
SKU #YLST0TDV975HLIN
Detayları Gör
Baldor
BM3615T W/ 2-1/4" LONG SHAFT
MFR #BM3615T W/ 2-1/4" LONG SHAFT
SKU #YLSUV0OKQIKNTRJ
İlgili Aramalar
Festo EGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA fiyatFesto EGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA teklif alFesto EGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA satın alEGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA fiyatEGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA stok durumuFesto yedek parçaFesto EGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA muadilFesto EGSS-BS-KF-32-50-8P-ST-M-H1-PLK-AA teknik özellikler
