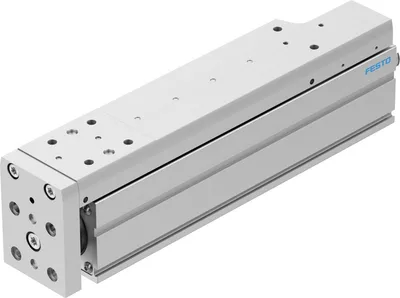

Festo EGSC-BS-KF-45-150-3P
Mini kızak. Hassas kılavuz ve bilyalı vidalı mil tahriki. Kompakt boyutlar. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku150
Boyut45
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı10
Mil hatvesi3
Ürün Hakkında
Mini kızak. Hassas kılavuz ve bilyalı vidalı mil tahriki. Kompakt boyutlar. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EGSC-BS-KF-45-150-3P
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku150
Boyut45
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı10
Mil hatvesi3
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı
Motor tipiStep motor, Servo motor
ReferanslamaPozitif sabit durdurma bloğu, Negatif sabit durdurma bloğu, Referans anahtarı
Mil tipiBilyalı vida
Sembol00992069
Konum algılamaYaklaşım sensörü ile
Maks. ivme5
Maks. dönüş hızı3600
Maks. hız0.18
Tekrarlama hassasiyeti±0.015 mm
Çalışma oranı100%
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 9
Ses basınç seviyesi55
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Son konumlarda darbe enerjisi1.4E-5
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Sabit yatak dinamik temel yük değeri7413
Lineer kılavuz dinamik temel yük değeri3240
Bilyalı vida dinamik temel yük değeri3500
vmax'ta boşta tork0.059
vmin'de boşta tork0.015
Maks. kuvvet Fy1314
Maks. kuvvet Fz1314
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)3240
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)3240
Maks. moment Mx8.1
Maks. moment My7
Maks. moment Mz7
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)20
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)17
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)17
Tahrik milinde maks. radyal kuvvet180
Maks. besleme kuvveti Fx120
Referans efektif yük, yatay12
Referans değer efektif yük, dikey12
Bilyalı vida statik temel yük değeri6300
Lineer kılavuz statik temel yük değeri5630
Strok metresi başına kütle atalet momenti JH0.04918
Çalışma yükünün kg başına kütle atalet momenti JL0.00228
Kütle atalet momenti JO0.01045
Besleme sabiti3
Sabit yatak statik temel yük değeri3966
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
0 mm strok için hareketli kütle212
10 mm strok başına ek hareketli kütle30
Ürün ağırlığı1551
0 mm strok için temel ağırlık608
10 mm strok başına ek ağırlık63
Montaj tipiDişi dişli, Merkezleme burçlu, Aksesuarlı, Silindirik pim ile
Arayüz kodu, aktüatörV32
Malzemelere ilişkin notRoHS uyumlu
Kılavuz kızak malzemesiRulman çeliği
Kılavuz ray malzemesiRulman çeliği
Gövde malzemesiEloksallı dövme alüminyum alaşımı
Boyunduruk plakası malzemesiEloksallı dövme alüminyum alaşımı
Piston kolu malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Bilyalı vida somunu malzemesiRulman çeliği
Mil malzemesiRulman çeliği
Aksesuarlar 100
Festo EGSC-BS-KF-45-150-3P motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| GASA-MIE-CTR-12M-1 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-10 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-100 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-50 | AX Industrial App · Digital services | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Proximity sensors | |
| EAMM-A-V32-60P | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-40P-63 | Parallel kit · Mounting accessories | |
| EAPM-L2-SH | Sensor bracket · Mounting accessories | |
| EMMT-AS-60- | Servo motor · Motors | |
| EAHF-L2-45-P | Profile mounting · Mounting accessories | |
| EAMM-U-45-V32-42A-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-42A | Axial kit · Mounting accessories | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| QSM-G1/8-4 | Push-in fitting · Push-in fittings | |
| QSM-G1/8-6 | Push-in fitting · Push-in fittings | |
| QSM-G1/8-4-I | Push-in fitting · Push-in fittings | |
| QSM-G1/8-6-I | Push-in fitting · Push-in fittings | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| EAMM-A-V32-40P | Axial kit · Mounting accessories | |
| EAHF-L2-45-P-S | Profile mounting · Cylinder mountings | |
| EMMT-AS-60-S-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RS | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RM | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RSB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMB | Servo motor · Electrical accessories | |
| EAPM-L2-45-SLS | Switch lug · Mounting accessories | |
| EAMM-A-V32-40R | Axial kit · Mounting accessories | |
| EAMM-A-V32-60PA | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-40R-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-60AA | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-38AA-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-38AA | Axial kit · Mounting accessories | |
| EAMM-A-V32-60RA | Axial kit · Mounting accessories | |
| EAMM-A-V32-40RA | Axial kit · Mounting accessories | |
| EAMM-A-V32-42AB | Axial kit · Mounting accessories | |
| EAMM-U-45-V32-42AB-63 | Parallel kit · Mounting accessories | |
| EAMM-U-45-V32-40RA-63 | Parallel kit · Mounting accessories | |
| EAMM-A-V32-58AA | Axial kit · Mounting accessories | |
| ZBH-7-B | Centring sleeve · Mounting accessories | |
| DHAA-G-E19-45-B24-36 | Adapter kit · Mounting accessories | |
| EMMT-AS-60-S-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-S-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-M-HS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-LS-RMYB | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMY | Servo motor · Electrical accessories | |
| EMMT-AS-60-L-HS-RMYB | Servo motor · Electrical accessories | |
| DHAA-G-E19-45-B24-28 | Adapter kit · Mounting accessories |
