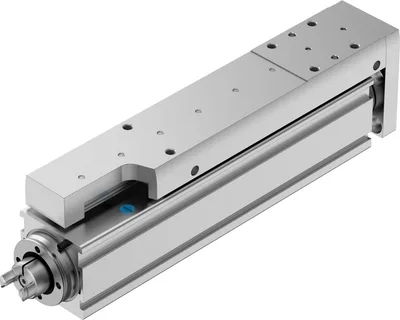

Festo EGSC-BS-KF-25-75-2P
Mini kızak. Hassas kılavuz ve bilyalı vidalı mil tahriki. Kompakt boyutlar. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku75
Boyut25
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı6
Mil hatvesi2
Ürün Hakkında
Mini kızak. Hassas kılavuz ve bilyalı vidalı mil tahriki. Kompakt boyutlar. Esnek motor montajı. Triger kayışlı eksenler, vidalı milli eksenler ELGC ve mini kızaklar EGSC, kompakt otomasyon için ölçeklenebilir modüler bir sistem oluşturur. Lityum iyon batarya üretim sistemleri için önerilen varyantlar. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EGSC-BS-KF-25-75-2P
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku75
Boyut25
Strok rezervi0
Teorik yön değiştirme boşluğu150
Mil çapı6
Mil hatvesi2
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı
Motor tipiStep motor, Servo motor
ReferanslamaPozitif sabit durdurma bloğu, Negatif sabit durdurma bloğu, Referans anahtarı
Mil tipiBilyalı vida
Sembol00992069
Konum algılamaYaklaşım sensörü ile
Maks. ivme5
Maks. dönüş hızı4000
Maks. hız0.133
Tekrarlama hassasiyeti±0.015 mm
Çalışma oranı100%
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364 bölge III
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 9
Ses basınç seviyesi45
Koruma sınıfıIP40
Ortam sıcaklığı0, 50
Son konumlarda darbe enerjisi5.0E-6
Son konumlardaki darbe enerjisine ilişkin notMaksimum referans sürüş hızı 0.01 m/s'de
Sabit yatak dinamik temel yük değeri2810
Lineer kılavuz dinamik temel yük değeri1310
Bilyalı vida dinamik temel yük değeri1900
vmax'ta boşta tork0.015
vmin'de boşta tork0.005
Maks. kuvvet Fy669
Maks. kuvvet Fz669
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)1310
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)1310
Maks. moment Mx2
Maks. moment My2.1
Maks. moment Mz2.1
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)5
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)4
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)4
Tahrik milinde maks. radyal kuvvet30
Maks. besleme kuvveti Fx20
Referans efektif yük, yatay2
Referans değer efektif yük, dikey2
Bilyalı vida statik temel yük değeri2800
Lineer kılavuz statik temel yük değeri2440
Strok metresi başına kütle atalet momenti JH0.00529
Çalışma yükünün kg başına kütle atalet momenti JL0.00101
Kütle atalet momenti JO8.7E-4
Besleme sabiti2
Sabit yatak statik temel yük değeri1340
Referans kullanım ömrü5000
Bakım aralığıÖmür boyu yağlama
0 mm strok için hareketli kütle83
10 mm strok başına ek hareketli kütle9
Ürün ağırlığı315
0 mm strok için temel ağırlık176
10 mm strok başına ek ağırlık19
Montaj tipiDişi dişli, Merkezleme burçlu, Aksesuarlı, Silindirik pim ile
Arayüz kodu, aktüatörV20
Malzemelere ilişkin notRoHS uyumlu
Kılavuz kızak malzemesiRulman çeliği
Kılavuz ray malzemesiRulman çeliği
Gövde malzemesiEloksallı dövme alüminyum alaşımı
Boyunduruk plakası malzemesiEloksallı dövme alüminyum alaşımı
Piston kolu malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Bilyalı vida somunu malzemesiRulman çeliği
Mil malzemesiRulman çeliği
Aksesuarlar 73
Festo EGSC-BS-KF-25-75-2P motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| GASA-MIE-CTR-12M-1 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-10 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-100 | AX Industrial App · Digital services | |
| GASA-MIE-CTR-12M-50 | AX Industrial App · Digital services | |
| EMMS-ST-28-L-SE | Stepper motor · Motors | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Proximity sensors | |
| EAMM-A-V20-28A | Axial kit · Mounting accessories | |
| EAMM-U-30-V20-28A-44 | Parallel kit · Mounting accessories | |
| EAPM-L2-SH | Sensor bracket · Mounting accessories | |
| EAHF-L2-25-P | Profile mounting · Mounting accessories | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| QSML-M5-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M5-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R | Push-in fitting · Push-in fittings | |
| ZBS-5 | Centring pin · Mounting accessories | |
| QSM-M5-3 | Push-in fitting · Push-in fittings | |
| QSM-M5-4 | Push-in fitting · Push-in fittings | |
| QSM-M5-6 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I | Push-in fitting · Push-in fittings | |
| QSML-M5-3 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6 | Push-in L-fitting · Push-in fittings | |
| ZBS-2 | Centring pin · Mounting accessories | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensor for mounting kit | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Cylinder sensor for mounting kit | |
| EMMS-ST-28-L-SEB | Stepper motor · Electrical accessories | |
| EMMS-ST-28-L-SB | Stepper motor · Electrical accessories | |
| EMMS-ST-28-L-S | Stepper motor · Electrical accessories | |
| EAHF-L2-25-P-S | Profile mounting · Cylinder mountings | |
| EAPM-E19-25-SLS | Switch lug · Mounting accessories | |
| EAMM-A-V20-28AA | Axial kit · Mounting accessories | |
| EAMM-U-30-V20-28AA-44 | Parallel kit · Mounting accessories | |
| EHAM-MA-E19-25-C11 | Adapter plate kit · Mounting accessories | |
| EHAM-MA-E19-25-C14 | Adapter plate kit · Mounting accessories | |
| EHAM-MA-E19-25-V3 | Adapter plate kit · Mounting accessories |
