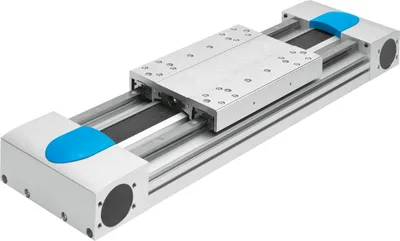

Festo EGC-HD-160- -TB
Triger kayışlı eksen. Ağır hizmet tipi kılavuzlu. Yüksek hız ve ivmelenme için eksen. Yüksek yükler ve torklar, yüksek ilerleme kuvvetleri için. Hassas ve dayanıklı DUO kılavuz rayı. Motor 4 taraftan monte edilebilir. 900 Nm'ye kadar maksimum yanal yük için. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Tahrik pinyonunun efektif çapı39.79
Çalışma stroku50, 5000
Boyut160
Triger kayışı uzaması0.23
Triger kayışı hatvesi5
Montaj konumuHerhangi
Ürün Hakkında
Triger kayışlı eksen. Ağır hizmet tipi kılavuzlu. Yüksek hız ve ivmelenme için eksen. Yüksek yükler ve torklar, yüksek ilerleme kuvvetleri için. Hassas ve dayanıklı DUO kılavuz rayı. Motor 4 taraftan monte edilebilir. 900 Nm'ye kadar maksimum yanal yük için. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EGC-HD-160- -TB
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Tahrik pinyonunun efektif çapı39.79
Çalışma stroku50, 5000
Boyut160
Triger kayışı uzaması0.23
Triger kayışı hatvesi5
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımTriger kayışlı
Motor tipiStep motor, Servo motor
Sembol00991212
Ölçüm sistemi çalışma prensibiArtımsal
Maks. ivme50
Maks. hız5
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364 bölge III
Koruma sınıfıIP40
Ortam sıcaklığı-10, 60
Alan atalet momenti Iy1.29E8
Alan atalet momenti Iz9.89E8
Maks. tahrik torku20
Maks. kuvvet Fy5600
Maks. kuvvet Fz5600
Maks. kuvvet Fy toplam eksen5600
Maks. kuvvet Fz toplam eksen5600
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)20630
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)20630
Maks. boşta çalışma aktarım direnci105.5
Maks. moment Mx300
Maks. moment My500
Maks. moment Mz500
Maks. moment Mx toplam eksen300
Maks. moment My toplam eksen500
Maks. moment Mz toplam eksen500
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)1105
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)1842
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)1842
Maks. besleme kuvveti Fx1000
Yükten bağımsız sürtünme torku2.1
Burulma kütle atalet momenti It1.04E8
Strok metresi başına kütle atalet momenti JH1.267
Çalışma yükünün kg başına kütle atalet momenti JL3.96
Kütle atalet momenti JO14.49
Ek kızak için kütle atalet momenti JW11.734
Besleme sabiti125
Referans kullanım ömrü5000
Kızak ağırlığı2571
Ek kızak ağırlığı2022
0 mm strok için temel ağırlık9050
10 mm strok başına ek ağırlık107
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Tahrik kapağı malzemesiEloksallı dövme alüminyum alaşımı
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Triger kayış sıkıştırma parçası malzemesiBerilyum bakır
Dişli kayış malzemesiCam elyaf ve naylon kaplamalı polikloropren, Çelik kordlu ve naylon kaplamalı poliüretan
Aksesuarlar 66
Festo EGC-HD-160- -TB motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| SF-EGC-HD-1-160 | Switch lug · Position sensing | |
| MUE-70/80 | Profile mounting · Mounting accessories | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| EAMM-A-M48-60H | Axial kit · Mounting accessories | |
| EMMT-ST-87-S-RS | Stepper motor · Motors | |
| EMGA-80-P-G3-SST-87 | Gear unit · Gear unit | |
| ZBH-9-B | Centring sleeve · Mounting accessories | |
| EMGA-80-P-G5-SST-87 | Gear unit · Gear unit | |
| EMGA-60-P-G3-EAS-60 | Gear unit · Gear unit | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| EMGA-60-P-G5-EAS-60 | Gear unit · Gear unit | |
| EAMM-A-M48-80G | Axial kit · Mounting accessories | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| EMMT-AS-60- | Servo motor · Motors | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NST-8-M6-1 | Slot nut · Cylinder mountings | |
| ABP-5 | Slot cover · Mounting accessories | |
| ABP-8 | Slot cover · Mounting accessories | |
| SMBK-8 | Clip · Mounting accessories | |
| HMIA-E07- - | Support profile · Mounting accessories | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| EMGA-80-P-G3-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-80-P-G5-SAS-100 | Gear unit · Mounting accessories | |
| EAML-48-4-48 | Centring ring · Mounting accessories | |
| HWS-EGC-M5 | Sensor bracket · Mounting accessories | |
| DHAM-ME-N1-CL | Adapter kit · Mounting accessories | |
| ABP-5-S1 | Slot cover · Mounting accessories | |
| DHAM-ME-N1-50-CL | Adapter kit · Mounting accessories | |
| EAMF-A-48C-80G | Motor flange · Mounting accessories | |
| SF-EGC-HD-2-160 | Switch lug · Mounting accessories | |
| EAYH-L2-160 | Shock absorber retainer · Mounting accessories | |
| EAYH-L2-160-N | Retaining bracket · Mounting accessories | |
| NPE-160 | Emergency buffer · Mounting accessories | |
| EAMD-42-40-20-16X25-U | Coupling · Mounting accessories | |
| EMGA-80-P-G3-EAS-80 | Gear unit · Mounting accessories | |
| EMGA-80-P-G5-EAS-80 | Gear unit · Mounting accessories | |
| NEFM-S1G9-K-0,5-R3G8 | Adapter · Electrical accessories | |
| EMGA-80-P-G8-EAS-80 | Gear unit · Mounting accessories | |
| EMGA-80-P-G12-EAS-80 | Gear unit · Mounting accessories | |
| EMGA-80-P-G20-EAS-80 | Gear unit · Mounting accessories | |
| EMGA-80-P-G8-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-80-P-G12-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-80-P-G20-SAS-100 | Gear unit · Mounting accessories | |
| EMGA-80-P-G8-SST-87 | Gear unit · Mounting accessories | |
| EMGA-80-P-G12-SST-87 | Gear unit · Mounting accessories |
