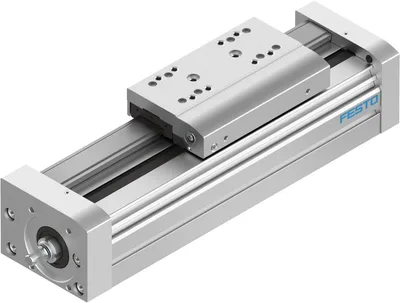

Festo EGC-80- -BS-KF
Bilyalı vidalı eksen. Yüksek tekrarlama hassasiyetli eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. İsteğe bağlı olarak bir veya iki uçta kilitleme ünitesi ile. Optimize edilmiş rijitliğe sahip profil. Motor 2 tarafa esnek şekilde monte edilebilir. Kısa teslim süreli stokta 34 tip ve özel varyantlar için modüler ürünler. 3 m'ye kadar strok mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku50, 2000
Boyut80
Mil çapı15
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı
Ürün Hakkında
Bilyalı vidalı eksen. Yüksek tekrarlama hassasiyetli eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. İsteğe bağlı olarak bir veya iki uçta kilitleme ünitesi ile. Optimize edilmiş rijitliğe sahip profil. Motor 2 tarafa esnek şekilde monte edilebilir. Kısa teslim süreli stokta 34 tip ve özel varyantlar için modüler ürünler. 3 m'ye kadar strok mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EGC-80- -BS-KF
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku50, 2000
Boyut80
Mil çapı15
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Ölçüm sistemi çalışma prensibiArtımsal
Maks. ivme15
Maks. hız0.5, 1
Tekrarlama hassasiyeti±0.02 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364-B2-L
Koruma sınıfıIP40
Ortam sıcaklığı-10, 60
Alan atalet momenti Iy981000
Alan atalet momenti Iz1320000
Maks. kuvvet Fy3050
Maks. kuvvet Fz3050
Maks. kuvvet Fy toplam eksen3050
Maks. kuvvet Fz toplam eksen3050
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)11236
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)11236
Maks. moment Mx36
Maks. moment My97, 228
Maks. moment Mz97, 228
Maks. moment Mx toplam eksen36
Maks. moment My toplam eksen97, 228
Maks. moment Mz toplam eksen97, 228
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)133
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)357, 840
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)357, 840
Tahrik milinde maks. radyal kuvvet250
Maks. besleme kuvveti Fx650
Burulma kütle atalet momenti It255000
Strok metresi başına kütle atalet momenti JH0.346
Besleme sabiti10, 20
Referans kullanım ömrü5000
Pnömatik bağlantı, sıkma ünitesiM5
Uç kapak malzemesiDövme alüminyum alaşımı, eloksallı
Sürücü malzemesiDövme alüminyum alaşımı, eloksallı
Profil malzemesiDövme alüminyum alaşımı, eloksallı
Malzemelere ilişkin notRoHS uyumlu
Tahrik kapağı malzemesiDövme alüminyum alaşımı, eloksallı
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiDövme alüminyum alaşımı, eloksallı
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik
Aksesuarlar 134
Festo EGC-80- -BS-KF motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| MUE-70/80 | Profile mounting · Mounting accessories | |
| SF-EGC-1-80 | Switch lug · Position sensing | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| EAMM-A-S48-57A-G2 | Axial kit · Mounting accessories | |
| ZBH-9-B | Centring sleeve · Mounting accessories | |
| EMMT-AS-60- | Servo motor · Motors | |
| EMMT-ST-57-M-RS | Stepper motor · Motors | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| EAMM-A-S38-40G-G2 | Axial kit · Mounting accessories | |
| SIEN-M8B-PS-K-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SIEN-M8B-PS-S-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SIEN-M8B-PO-K-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SIEN-M8B-PO-S-L | Proximity sensor · Cylinder sensors for direct mounting | |
| NST-5-M5-1 | Slot nut · Mounting accessories | |
| ABP-5 | Slot cover · Mounting accessories | |
| SMBK-8 | Clip · Mounting accessories | |
| HMIA-E07- - | Support profile · Mounting accessories | |
| EAMC-30-32-6.35-8 | Coupling · Mounting accessories | |
| EAMC-30-32-8-9 | Coupling · Mounting accessories | |
| SMM-8 | Positioning element · Mounting accessories | |
| EMGA-40-P-G3-SST-42 | Gear unit · Mounting accessories | |
| EMGA-40-P-G5-SST-42 | Gear unit · Mounting accessories | |
| EAMC-30-32-8-11 | Coupling · Mounting accessories | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| KYE-80 | Shock absorber retainer · Mounting accessories | |
| EAMF-A-48A-70A | Motor flange · Mounting accessories | |
| EAMB-24-6-15X21-16X20 | Drive shaft adapter · Mounting accessories | |
| SF-EGC-2-80 | Switch lug · Mounting accessories | |
| HWS-EGC-M5 | Sensor bracket · Mounting accessories | |
| EAMF-A-48B-55A | Motor flange · Mounting accessories | |
| HPE-80 | Foot mounting · Cylinder mountings | |
| EAMF-A-48B-57A | Motor flange · Mounting accessories | |
| EAMF-A-48A-87A | Motor flange · Mounting accessories | |
| DHAA-D-L-25-G7-12 | Adapter kit · Mounting accessories | |
| DHAM-ME-N1-CL | Adapter kit · Mounting accessories | |
| NPE-80 | Emergency buffer · Mounting accessories | |
| EAMC-30-32-8-14 | Coupling · Mounting accessories | |
| ABP-5-S1 | Slot cover · Mounting accessories | |
| EAHM-L2-M5-50 | Screw kit · Mounting accessories | |
| EAHM-L2-M5-55 | Screw kit · Mounting accessories | |
| DHAM-ME-N1-50-CL | Adapter kit · Mounting accessories | |
| EAMM-U-86-S48-87A-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-70A-102 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S48-55A-91 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S48-57A-91 | Parallel kit · Mounting accessories | |
| EAMM-A-S48-40G-G2 | Axial kit · Mounting accessories | |
| EAMM-U-86-S48-60G-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-60H-102 | Parallel kit · Mounting accessories | |
| NEBM-M12G8-E-5-S1G9-V3 | Encoder cable · Electrical accessories | |
| NEBM-M12G8-E-10-S1G9-V3 | Encoder cable · Electrical accessories | |
| NEBM-M12G8-E-15-S1G9-V3 | Encoder cable · Electrical accessories | |
| NEBM-M12G8-E- -S1G9-V3 | Encoder cable · Electrical accessories | |
| EAMM-U-60-S48-40G-91 | Parallel kit · Mounting accessories | |
| EMGA-60-P-G3-EAS-60 | Gear unit · Mounting accessories | |
| EMGA-60-P-G5-EAS-60 | Gear unit · Mounting accessories | |
| EAMM-U-70-S48-60P-96 | Parallel kit · Mounting accessories | |
| EAMM-U-70-S48-70A-96 | Parallel kit · Mounting accessories | |
| EAMM-U-70-S48-60G-96 | Parallel kit · Mounting accessories | |
| EAMM-U-70-S48-60H-96 | Parallel kit · Mounting accessories | |
| EAHF-L5-80-P | Central support · Cylinder mountings | |
| EAMM-A-S48-70A-G2 | Axial kit · Mounting accessories | |
| EAMM-A-S48-55A-G2 | Axial kit · Mounting accessories | |
| EAMM-A-S48-87A-G2 | Axial kit · Mounting accessories | |
| EAMM-U-60-S48-40R-91 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S48-58AA-91 | Parallel kit · Mounting accessories | |
| EAMM-U-70-S48-60RA-96 | Parallel kit · Mounting accessories | |
| EAMM-U-70-S48-70AA-96 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-58AA-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-60P-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-60RB-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-70AA-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-70GA-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-82AA-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-84AA-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-87A-102 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-58AA-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-60G-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-60P-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-60PA-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-60RB-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-70A-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-70AA-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-70GA-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-82AA-177 | Parallel kit · Mounting accessories | |
| EAMM-U-86-S48-84AA-177 | Parallel kit · Mounting accessories | |
| NEBA-M8G3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M12G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-10-N-M8G3 | Connecting cable · Connecting cables | |
| EAMM-U-70-S48-60R-96 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S48-60AA-91 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S48-50GA-91 | Parallel kit · Mounting accessories | |
| EAMM-A-S48-50GA | Axial kit · Mounting accessories | |
| EAMM-A-S48-58AA | Axial kit · Mounting accessories | |
| EAMM-A-S48-60AA | Axial kit · Mounting accessories | |
| EAMM-A-S48-70AA | Axial kit · Mounting accessories | |
| NEFM-S1G9-K-0,5-R3G8 | Adapter · Electrical accessories | |
| EMGA-60-P-G8-EAS-60 | Gear unit · Mounting accessories | |
| EMGA-60-P-G12-EAS-60 | Gear unit · Mounting accessories | |
| EMGA-60-P-G20-EAS-60 | Gear unit · Mounting accessories | |
| EMGA-40-P-G8-SST-42 | Gear unit · Mounting accessories | |
| EMGA-40-P-G12-SST-42 | Gear unit · Mounting accessories | |
| EAMM-A-S48-60RA-G2 | Axial kit · Mounting accessories | |
| EAMM-A-S48-60G-G3 | Axial kit · Mounting accessories | |
| EAMM-A-S48-80P | Axial kit · Mounting accessories | |
| EAMM-A-S48-60P-G3 | Axial kit · Mounting accessories | |
| EAMM-A-S48-60H-G3 | Axial kit · Mounting accessories | |
| EAMM-A-S48-80PB | Axial kit · Mounting accessories |
İlgili Ürünler
Detayları Gör
Festo
YXCF-2
MFR #YXCF-2
SKU #YLSL6U6NTXCKHGD
Detayları Gör
Festo
YXCF-3
MFR #YXCF-3
SKU #YLSZVSBYGKJ08DU
Detayları Gör
Festo
YXCF-4
MFR #YXCF-4
SKU #YLSIOSKDCAW31TC
Detayları Gör
Festo
YXCF-1-B
MFR #YXCF-1-B
SKU #YLS8M1FM2JHSBU
Detayları Gör
Festo
YXCF-2-B
MFR #YXCF-2-B
SKU #YLSAJENB5OIQWGN
Detayları Gör
Festo
YXCL-1-D
MFR #YXCL-1-D
SKU #YLS74NKJF7W65BZ
Detayları Gör
Festo
YXCL-2-D
MFR #YXCL-2-D
SKU #YLS1RJGPTBKRKVF
Detayları Gör
Festo
YXCL-1
MFR #YXCL-1
SKU #YLSFPVVOW7GENV
Detayları Gör
Festo
YXCR-1
MFR #YXCR-1
SKU #YLSW4HQHDBEYOQG
Öne Çıkan Ürünler
Detayları Gör
Baldor
VFSWDM3546T-5E
MFR #VFSWDM3546T-5E
SKU #YLSRYYEFOOW6J5E
Detayları Gör
SMC
MXQ25-40B-M9NZ
MFR #MXQ25-40B-M9NZ
SKU #YLST5TX9LNATRNS
Detayları Gör
SMC
AW20-N02CG-6CZ-B
MFR #AW20-N02CG-6CZ-B
SKU #YLSNOOF0IBCZ3J3
Detayları Gör
SMC
MY1M20-200AH
MFR #MY1M20-200AH
SKU #YLSIZ8K8N4KBPBQ
Detayları Gör
SMC
MGPM25-100Z-XC4
MFR #MGPM25-100Z-XC4
SKU #YLSH71U0VZZBO5I
Detayları Gör
SMC
MTS32-150M
MFR #MTS32-150M
SKU #YLSSJCSBTRLX2P7
Detayları Gör
SMC
ZCUKQ25-50D
MFR #ZCUKQ25-50D
SKU #YLSQ684QXTNN958
Detayları Gör
SMC
NCDGFN25-0100
MFR #NCDGFN25-0100
SKU #YLST0TDV975HLIN
Detayları Gör
Danfoss Aeroquip LLC
EH22512
MFR #EH22512
SKU #YLSRZ91UGVO64DG
Detayları Gör
SMC
CM2B40-75Z
MFR #CM2B40-75Z
SKU #YLSOGLJ512KWTEJ
İlgili Aramalar
Festo EGC-80- -BS-KF fiyatFesto EGC-80- -BS-KF teklif alFesto EGC-80- -BS-KF satın alEGC-80- -BS-KF fiyatEGC-80- -BS-KF stok durumuFesto yedek parçaFesto EGC-80- -BS-KF muadilFesto EGC-80- -BS-KF teknik özellikler
