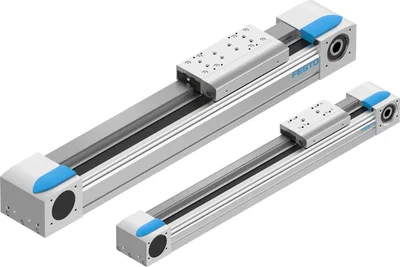

Festo EGC-70- -TB-KF

Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

Festo EGC-70- -TB-KF

Triger kayışlı eksen. Yüksek hız ve ivmelenme için eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. İsteğe bağlı olarak bir veya iki uçta kilitleme ünitesi ile. Optimize edilmiş rijitliğe sahip profil. Motor 4 tarafa esnek şekilde monte edilebilir. Kısa teslim süreli 22 stok tipi ve özel varyantlar için modüler ürünler. 8,5 m'ye kadar uzun stroklar mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar. Uzatılmış kullanım ömrü ve kolay onarım sayesinde sürdürülebilir

FestoMFR # EGC-70- -TB-KFSKU # YLSLLPACNLUAIF4
Tahrik pinyonunun efektif çapı24.83
Çalışma stroku50, 5000
Boyut70
Triger kayışı hatvesi3
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
Paylaş
Sorularınız mı var?WhatsApp'tan yazın

Ürün Hakkında

Triger kayışlı eksen. Yüksek hız ve ivmelenme için eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. İsteğe bağlı olarak bir veya iki uçta kilitleme ünitesi ile. Optimize edilmiş rijitliğe sahip profil. Motor 4 tarafa esnek şekilde monte edilebilir. Kısa teslim süreli 22 stok tipi ve özel varyantlar için modüler ürünler. 8,5 m'ye kadar uzun stroklar mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar. Uzatılmış kullanım ömrü ve kolay onarım sayesinde sürdürülebilir

Festo EGC-70- -TB-KF

  • Orijinal ve sertifikalı Festo ürünü
  • Dünya genelinde tedarik ağıyla hızlı temin
  • Teknik ekibimizden ürün seçimi ve uyumluluk desteği
  • Muadil ve alternatif ürün önerisi
  • Talebinize özel fiyat teklifi ve teslim süresi

Teknik Özellikler

Tahrik pinyonunun efektif çapı24.83
Çalışma stroku50, 5000
Boyut70
Triger kayışı hatvesi3
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımElektromekanik lineer eksen, Dişli kayışlı
Motor tipiStep motor, Servo motor
Sembol00991212
Ölçüm sistemi çalışma prensibiArtımsal
Maks. ivme50
Maks. hız5
Tekrarlama hassasiyeti±0.08 mm
Çalışma oranı100%
CE işareti (uygunluk beyanına bakınız)AB Patlamadan Korunma Direktifi'ne (ATEX) uygun
UKCA işareti (uygunluk beyanına bakınız)UK EX yönetmeliklerine uygun
AB dışı patlama koruması sertifikasıEPL Db (GB), EPL Gb (GB)
Patlama korumasıBölge 1 (ATEX), Bölge 1 (UKEX), Bölge 2 (ATEX), Bölge 21 (UKEX)
ATEX kategorisi gazII 2G
Gaz için patlamaya karşı tutuşma koruma tipiEx h IIC T4 Gb
Patlama ortam sıcaklığı-10°C <= Ta <= +60°C
LABS (PWIS) uygunluğuVDMA24364 bölge III
Koruma sınıfıIP40
Ortam sıcaklığı-10, 60
Alan atalet momenti Iy395000
Alan atalet momenti Iz577000
Maks. kuvvet Fy1850
Maks. kuvvet Fz1850
Maks. kuvvet Fy toplam eksen1850
Maks. kuvvet Fz toplam eksen1850
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)6815
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)6815
Maks. boşta çalışma aktarım direnci14.5
Maks. moment Mx16
Maks. moment My51, 132
Maks. moment Mz51, 132
Maks. moment Mx toplam eksen16
Maks. moment My toplam eksen51, 132
Maks. moment Mz toplam eksen51, 132
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)59
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)188, 486
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)188, 486
Maks. besleme kuvveti Fx100
Burulma kütle atalet momenti It240000
Strok metresi başına kütle atalet momenti JH0.11
Çalışma yükünün kg başına kütle atalet momenti JL1.54
Besleme sabiti78
Referans kullanım ömrü5000
Uç kapak malzemesiEloksallı dövme alüminyum alaşımı
Profil malzemesiEloksallı dövme alüminyum alaşımı
Malzemelere ilişkin notRoHS uyumlu
Tahrik kapağı malzemesiEloksallı dövme alüminyum alaşımı
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Kasnak malzemesiYüksek alaşımlı paslanmaz çelik
Sürgü malzemesiEloksallı dövme alüminyum alaşımı
Triger kayış sıkıştırma parçası malzemesinikel kaplı
Dişli kayış malzemesiÇelik kord ve naylon kaplamalı poliüretan, Cam kord ve naylon kaplamalı polikloropren veya nitril kauçuk (NBR)

Aksesuarlar 130

Festo EGC-70- -TB-KF motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.

Parça noAçıklamaUyumlu motor
SIES-8M-NO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-NO-24V-K-0,3-M8DProximity sensor · Position sensing
MUE-70/80Profile mounting · Mounting accessories
SF-EGC-1-70Switch lug · Position sensing
SIES-8M-PO-24V-K-7,5-OEProximity sensor · Position sensing
SIES-8M-PO-24V-K-0,3-M8DProximity sensor · Position sensing
NEBA-M8W3-U-5-N-LE3Connecting cable · Connecting cables
ZBS-5Centring pin · Mounting accessories
EMMT-AS-60-Servo motor · Motors
EMMT-ST-57-M-RSStepper motor · Motors
NEBA-M8G3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-LE3Connecting cable · Connecting cables
NEBA-M8W3-U-2.5-N-LE3Connecting cable · Connecting cables
NEBA-M8G3-U-2.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-5-N-M8G3Connecting cable · Connecting cables
GASA-MIE-CTR-12M-1 AX Industrial App · Digital services
GASA-MIE-CTR-12M-10 AX Industrial App · Digital services
GASA-MIE-CTR-12M-100 AX Industrial App · Digital services
GASA-MIE-CTR-12M-50 AX Industrial App · Digital services
SIEN-M8B-PS-K-LProximity sensor · Cylinder sensors for direct mounting
SIEN-M8B-PS-S-LProximity sensor · Cylinder sensors for direct mounting
SIEN-M8B-PO-K-LProximity sensor · Cylinder sensors for direct mounting
SIEN-M8B-PO-S-LProximity sensor · Cylinder sensors for direct mounting
NST-5-M5-1Slot nut · Mounting accessories
ABP-5Slot cover · Mounting accessories
SMBK-8Clip · Mounting accessories
HMIA-E07- -Support profile · Mounting accessories
SMM-8Positioning element · Mounting accessories
SIES-8M-PS-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PS-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-PO-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-7,5-OEProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-0,3-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NS-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-2,5-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-5,0-M8DProximity sensor · Cylinder sensors for direct mounting
SIES-8M-NO-24V-K-10-M8DProximity sensor · Cylinder sensors for direct mounting
KYE-70Shock absorber retainer · Mounting accessories
EAMM-A-L38-70AAxial kit · Mounting accessories
EAMD-25-22-11-10X12Coupling · Mounting accessories
EAMK-A-L38-38ACoupling housing · Mounting accessories
EAMF-A-38A-60G/HMotor flange · Mounting accessories
EAMF-A-38A-70AMotor flange · Mounting accessories
EAMB-18-9-8X16-10X12Drive shaft adapter · Mounting accessories
SF-EGC-2-70Switch lug · Mounting accessories
HWS-EGC-M5Sensor bracket · Mounting accessories
HPE-70Foot mounting · Cylinder mountings
EAMF-A-38A-87AMotor flange · Mounting accessories
DHAM-ME-N1-CLAdapter kit · Mounting accessories
KSK-70-Connecting shaft · Mounting accessories
NPE-70Emergency buffer · Mounting accessories
ABP-5-S1Slot cover · Mounting accessories
EAHM-L2-M5-30Screw kit · Mounting accessories
DHAM-ME-N1-50-CLAdapter kit · Mounting accessories
EAMD-28-22-14-10X12Coupling · Mounting accessories
NEBM-M12G8-E-5-S1G9-V3Encoder cable · Electrical accessories
NEBM-M12G8-E-10-S1G9-V3Encoder cable · Electrical accessories
NEBM-M12G8-E-15-S1G9-V3Encoder cable · Electrical accessories
NEBM-M12G8-E- -S1G9-V3Encoder cable · Electrical accessories
EAMF-A-38A-60PMotor flange · Mounting accessories
EAHF-L5-70-PCentral support · Cylinder mountings
EAMM-A-L38-55AAxial kit · Mounting accessories
EMMT-AS-60-S-LS-RSServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMServo motor · Electrical accessories
EMMT-AS-60-S-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMServo motor · Electrical accessories
EMMT-AS-60-S-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMServo motor · Electrical accessories
EMMT-AS-60-M-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMServo motor · Electrical accessories
EMMT-AS-60-M-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMServo motor · Electrical accessories
EMMT-AS-60-L-LS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMServo motor · Electrical accessories
EMMT-AS-60-L-HS-RSBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMBServo motor · Electrical accessories
EAMM-A-L38-58AAAxial kit · Mounting accessories
EAMM-A-L38-57AAAxial kit · Mounting accessories
EAMM-A-L38-60RBAxial kit · Mounting accessories
EAMM-A-L38-70AAAxial kit · Mounting accessories
EAMM-A-L38-88AAxial kit · Mounting accessories
EAMM-A-L38-84AAAxial kit · Mounting accessories
EAMM-A-L38-50GAAxial kit · Mounting accessories
EAMM-A-L38-56GAAxial kit · Mounting accessories
EAMM-A-L38-68GAAxial kit · Mounting accessories
EAMM-A-L38-72GAAxial kit · Mounting accessories
NEBA-M8G3-U-10-N-LE3 Connecting cable · Connecting cables
NEBA-M8W3-U-10-N-LE3 Connecting cable · Connecting cables
NEBA-M8G3-U-0.5-N-M12G3Connecting cable · Connecting cables
NEBA-M8G3-U-0.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-1-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-1.5-N-M8G3Connecting cable · Connecting cables
NEBA-M8G3-U-10-N-M8G3Connecting cable · Connecting cables
NEFM-S1G9-K-0,5-R3G8Adapter · Electrical accessories
EAMM-A-L38-60AAAxial kit · Mounting accessories
EMMT-AS-60-S-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-S-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-M-HS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-LS-RMYBServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYServo motor · Electrical accessories
EMMT-AS-60-L-HS-RMYBServo motor · Electrical accessories
EAMM-A-L38-87A-G2Axial kit · Mounting accessories
EAMM-A-L38-40G-G2Axial kit · Mounting accessories
EAMM-A-L38-60RAAxial kit · Mounting accessories
EAMM-A-L38-60G-G2Axial kit · Mounting accessories
EAMM-A-L38-57A-G2Axial kit · Mounting accessories
EAMM-A-L38-70GA-G2Axial kit · Mounting accessories

İlgili Ürünler

YXCF-1
Festo YXCF-1
Detayları Gör

Festo

YXCF-1

MFR #YXCF-1

SKU #YLSBOLBVXXHTEQR

YXCF-2
Festo YXCF-2
Detayları Gör

Festo

YXCF-2

MFR #YXCF-2

SKU #YLSL6U6NTXCKHGD

YXCF-3
Festo YXCF-3
Detayları Gör

Festo

YXCF-3

MFR #YXCF-3

SKU #YLSZVSBYGKJ08DU

YXCF-4
Festo YXCF-4
Detayları Gör

Festo

YXCF-4

MFR #YXCF-4

SKU #YLSIOSKDCAW31TC

YXCF-1-B
Festo YXCF-1-B
Detayları Gör

Festo

YXCF-1-B

MFR #YXCF-1-B

SKU #YLS8M1FM2JHSBU

YXCF-2-B
Festo YXCF-2-B
Detayları Gör

Festo

YXCF-2-B

MFR #YXCF-2-B

SKU #YLSAJENB5OIQWGN

YXCL-1-D
Festo YXCL-1-D
Detayları Gör

Festo

YXCL-1-D

MFR #YXCL-1-D

SKU #YLS74NKJF7W65BZ

YXCL-2-D
Festo YXCL-2-D
Detayları Gör

Festo

YXCL-2-D

MFR #YXCL-2-D

SKU #YLS1RJGPTBKRKVF

YXCL-1
Festo YXCL-1
Detayları Gör

Festo

YXCL-1

MFR #YXCL-1

SKU #YLSFPVVOW7GENV

YXCR-1
Festo YXCR-1
Detayları Gör

Festo

YXCR-1

MFR #YXCR-1

SKU #YLSW4HQHDBEYOQG

Öne Çıkan Ürünler

MGPL25TN-200BZ-XC9
SMC MGPL25TN-200BZ-XC9
Detayları Gör

SMC

MGPL25TN-200BZ-XC9

MFR #MGPL25TN-200BZ-XC9

SKU #YLSPBI637NOCN0Y

MTS32-150M
SMC MTS32-150M
Detayları Gör

SMC

MTS32-150M

MFR #MTS32-150M

SKU #YLSSJCSBTRLX2P7

VQ1200-51-Q
SMC VQ1200-51-Q
Detayları Gör

SMC

VQ1200-51-Q

MFR #VQ1200-51-Q

SKU #YLSOVA6N31QD04G

CDJ2L16-125Z-B
SMC CDJ2L16-125Z-B
Detayları Gör

SMC

CDJ2L16-125Z-B

MFR #CDJ2L16-125Z-B

SKU #YLS5V0RW2VJJR1A

NCMC150-0600-X103US
SMC NCMC150-0600-X103US
Detayları Gör

SMC

NCMC150-0600-X103US

MFR #NCMC150-0600-X103US

SKU #YLS468HQT0B65QG

VQC2101R-51
SMC VQC2101R-51
Detayları Gör

SMC

VQC2101R-51

MFR #VQC2101R-51

SKU #YLSSEY6NT0YLZ8G

BM3615T W/ 2-1/4" LONG SHAFT
Baldor BM3615T W/ 2-1/4" LONG SHAFT
Detayları Gör

Baldor

BM3615T W/ 2-1/4" LONG SHAFT

MFR #BM3615T W/ 2-1/4" LONG SHAFT

SKU #YLSUV0OKQIKNTRJ

ZCUKQ25-50D
SMC ZCUKQ25-50D
Detayları Gör

SMC

ZCUKQ25-50D

MFR #ZCUKQ25-50D

SKU #YLSQ684QXTNN958

VM8001-5
Baldor VM8001-5
Detayları Gör

Baldor

VM8001-5

MFR #VM8001-5

SKU #YLS3TOWVXWW0DHP

BC8M12
Brush Research Mfg BC8M12
Detayları Gör

Brush Research Mfg

BC8M12

MFR #BC8M12

SKU #YLSA0P5BE6ZJCIW

İlgili Aramalar

Festo EGC-70- -TB-KF fiyatFesto EGC-70- -TB-KF teklif alFesto EGC-70- -TB-KF satın alEGC-70- -TB-KF fiyatEGC-70- -TB-KF stok durumuFesto yedek parçaFesto EGC-70- -TB-KF muadilFesto EGC-70- -TB-KF teknik özellikler
