Detayları Gör
Festo
YXCF-1
MFR #YXCF-1
SKU #YLSBOLBVXXHTEQR
Fotoğraf, ürünün gerçek halini yansıtmayabilir. Tüm detaylar için ürünün adına ve özelliklerine bakınız.

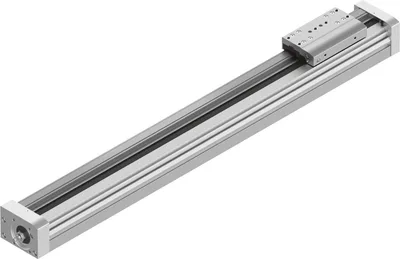

Festo EGC-70-500-BS-10P-KF-0H-ML-GK
Bilyalı vidalı eksen. Yüksek tekrarlama hassasiyetli eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. İsteğe bağlı olarak bir veya iki uçta kilitleme ünitesi ile. Optimize edilmiş rijitliğe sahip profil. Motor 2 tarafa esnek şekilde monte edilebilir. Kısa teslim süreli stokta 34 tip ve özel varyantlar için modüler ürünler. 3 m'ye kadar strok mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Çalışma stroku500
Boyut70
Strok rezervi0
Mil çapı12
Mil hatvesi10
Montaj konumuHerhangi
Ürün Hakkında
Bilyalı vidalı eksen. Yüksek tekrarlama hassasiyetli eksen. Yüksek yükler ve torklar için bilyalı sirkülasyonlu kılavuz. İsteğe bağlı olarak bir veya iki uçta kilitleme ünitesi ile. Optimize edilmiş rijitliğe sahip profil. Motor 2 tarafa esnek şekilde monte edilebilir. Kısa teslim süreli stokta 34 tip ve özel varyantlar için modüler ürünler. 3 m'ye kadar strok mümkün. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar
Festo EGC-70-500-BS-10P-KF-0H-ML-GK
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Çalışma stroku500
Boyut70
Strok rezervi0
Mil çapı12
Mil hatvesi10
Montaj konumuHerhangi
KılavuzBilyalı sirkülasyonlu rulman kılavuzu
TasarımBilyalı vidalı
Motor tipiStep motor, Servo motor
Mil tipiBilyalı vida
Sembol00991211
Maks. ivme15
Maks. hız0.5
Tekrarlama hassasiyeti±0.02 mm
Çalışma oranı100%
LABS (PWIS) uygunluğuVDMA24364-B2-L
Koruma sınıfıIP40
Ortam sıcaklığı-10, 60
Alan atalet momenti Iy419000
Alan atalet momenti Iz578000
Maks. kuvvet Fy1850
Maks. kuvvet Fz1850
Maks. kuvvet Fy toplam eksen1850
Maks. kuvvet Fz toplam eksen1850
100 km teorik ömür değerinde Fy (yalnızca kılavuz dikkate alınarak)6815
100 km teorik ömür değerinde Fz (yalnız kılavuz dikkate alınarak)6815
Maks. moment Mx16
Maks. moment My51
Maks. moment Mz51
Maks. moment Mx toplam eksen16
Maks. moment My toplam eksen51
Maks. moment Mz toplam eksen51
100 km teorik ömür değerinde Mx (yalnızca kılavuz değerlendirmesi)59
100 km teorik ömür değerinde My (yalnız kılavuz dikkate alınarak)188
100 km teorik ömür değerinde Mz (yalnızca kılavuz dikkate alınarak)188
Tahrik milinde maks. radyal kuvvet220
Maks. besleme kuvveti Fx400
Burulma kütle atalet momenti It88000
Strok metresi başına kütle atalet momenti JH0.142
Besleme sabiti10
Referans kullanım ömrü5000
Uç kapak malzemesiDövme alüminyum alaşımı, eloksallı
Sürücü malzemesiDövme alüminyum alaşımı, eloksallı
Profil malzemesiDövme alüminyum alaşımı, eloksallı
Malzemelere ilişkin notRoHS uyumlu
Tahrik kapağı malzemesiDövme alüminyum alaşımı, eloksallı
Kılavuz kızak malzemesiÇelik
Kılavuz ray malzemesiÇelik
Sürgü malzemesiDövme alüminyum alaşımı, eloksallı
Bilyalı vida somunu malzemesiÇelik
Mil malzemesiÇelik
Aksesuarlar 99
Festo EGC-70-500-BS-10P-KF-0H-ML-GK motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| SIES-8M-PO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SIES-8M-NO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| MUE-70/80 | Profile mounting · Mounting accessories | |
| SIES-8M-NO-24V-K-0,3-M8D | Proximity sensor · Position sensing | |
| SF-EGC-1-70 | Switch lug · Position sensing | |
| SIES-8M-PO-24V-K-7,5-OE | Proximity sensor · Position sensing | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| ZBS-5 | Centring pin · Mounting accessories | |
| EAMM-A-S38-42A-G2 | Axial kit · Mounting accessories | |
| EMMT-AS-60- | Servo motor · Motors | |
| EMMT-ST-42-L-RS | Stepper motor · Motors | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-M8G3 | Connecting cable · Connecting cables | |
| SIEN-M8B-PS-K-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SIEN-M8B-PS-S-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SIEN-M8B-PO-K-L | Proximity sensor · Cylinder sensors for direct mounting | |
| SIEN-M8B-PO-S-L | Proximity sensor · Cylinder sensors for direct mounting | |
| NST-5-M5-1 | Slot nut · Mounting accessories | |
| ABP-5 | Slot cover · Mounting accessories | |
| EAMC-30-32-6-8 | Coupling · Mounting accessories | |
| SMBK-8 | Clip · Mounting accessories | |
| HMIA-E07- - | Support profile · Mounting accessories | |
| SMM-8 | Positioning element · Mounting accessories | |
| EMGA-40-P-G3-SST-42 | Gear unit · Mounting accessories | |
| EMGA-40-P-G5-SST-42 | Gear unit · Mounting accessories | |
| EAMC-30-32-6-6.35 | Coupling · Mounting accessories | |
| EAMC-30-32-6-9 | Coupling · Mounting accessories | |
| SIES-8M-PS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-PO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-0,3-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NS-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-2,5-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-5,0-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SIES-8M-NO-24V-K-10-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| KYE-70 | Shock absorber retainer · Mounting accessories | |
| EAMB-18-9-8X16-10X12 | Drive shaft adapter · Mounting accessories | |
| SF-EGC-2-70 | Switch lug · Mounting accessories | |
| HWS-EGC-M5 | Sensor bracket · Mounting accessories | |
| EAMF-A-38B-40A | Motor flange · Mounting accessories | |
| EAMF-A-38A-55A | Motor flange · Mounting accessories | |
| EAMC-30-32-6-6 | Coupling · Mounting accessories | |
| HPE-70 | Foot mounting · Cylinder mountings | |
| EAMF-A-38B-42A | Motor flange · Mounting accessories | |
| EAMF-A-38A-57A | Motor flange · Mounting accessories | |
| EAMC-30-32-5-6 | Coupling · Mounting accessories | |
| DHAM-ME-N1-CL | Adapter kit · Mounting accessories | |
| NPE-70 | Emergency buffer · Mounting accessories | |
| ABP-5-S1 | Slot cover · Mounting accessories | |
| EAHM-L2-M5-50 | Screw kit · Mounting accessories | |
| DHAM-ME-N1-50-CL | Adapter kit · Mounting accessories | |
| EAMM-U-50-S38-40A-78 | Parallel kit · Mounting accessories | |
| EAMM-U-50-S38-42A-78 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S38-55A-91 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S38-57A-91 | Parallel kit · Mounting accessories | |
| EAMC-30-32-6-14 | Coupling · Mounting accessories | |
| NEBM-M12G8-E-5-S1G9-V3 | Encoder cable · Electrical accessories | |
| NEBM-M12G8-E-10-S1G9-V3 | Encoder cable · Electrical accessories | |
| NEBM-M12G8-E-15-S1G9-V3 | Encoder cable · Electrical accessories | |
| NEBM-M12G8-E- -S1G9-V3 | Encoder cable · Electrical accessories | |
| EAMF-A-38A-60P | Motor flange · Mounting accessories | |
| EAMM-U-50-S38-40P-78 | Parallel kit · Mounting accessories | |
| EAMF-A-38B-40P | Motor flange · Mounting accessories | |
| EAMM-U-60-S38-40G-91 | Parallel kit · Mounting accessories | |
| EAHF-L5-70-P | Central support · Cylinder mountings | |
| EAMM-A-S38-57A-G2 | Axial kit · Mounting accessories | |
| EAMM-A-S38-40A-G2 | Axial kit · Mounting accessories | |
| EAMM-A-S38-40P-G2 | Axial kit · Mounting accessories | |
| EAMM-U-50-S38-38AA-78 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S38-40R-91 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S38-57AC-91 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S38-58AA-91 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S38-60RA-91 | Parallel kit · Mounting accessories | |
| NEBA-M8G3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-10-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M12G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-0.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-1.5-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-10-N-M8G3 | Connecting cable · Connecting cables | |
| EAMM-A-S38-50GA | Axial kit · Mounting accessories | |
| EAMM-A-S38-60AA | Axial kit · Mounting accessories | |
| EAMM-A-S38-58AA | Axial kit · Mounting accessories | |
| NEFM-S1G9-K-0,5-R3G8 | Adapter · Electrical accessories | |
| EAMM-U-60-S38-50GA-91 | Parallel kit · Mounting accessories | |
| EAMM-U-60-S38-60P-91 | Parallel kit · Mounting accessories | |
| EMGA-40-P-G8-SST-42 | Gear unit · Mounting accessories | |
| EMGA-40-P-G12-SST-42 | Gear unit · Mounting accessories |
