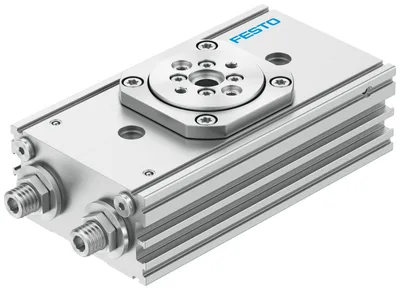

Festo DRRS-20-180-FH-PA
Yarı döner tahrik. Çift pistonlu tahrik, kremayer-pinyon prensibiyle güç aktarımı. Genel kullanım için uygun fiyatlı, en uygun döner aktüatör. 0.6 MPa'da 33 Nm'ye kadar tork gereksinimleri için. Li-ion pil üretim tesisleri için önerilir (F1A)
Boyut20
Sönümleme açısı27.5
Poppet valf eksenel eksantrikliği0.07
Dönüş açısı180
Min. dönme açısı45
Maks. dönme açısı200
Ürün Hakkında
Yarı döner tahrik. Çift pistonlu tahrik, kremayer-pinyon prensibiyle güç aktarımı. Genel kullanım için uygun fiyatlı, en uygun döner aktüatör. 0.6 MPa'da 33 Nm'ye kadar tork gereksinimleri için. Li-ion pil üretim tesisleri için önerilir (F1A)
Festo DRRS-20-180-FH-PA
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut20
Sönümleme açısı27.5
Her son konum için dönüş açısı ayar aralığı+10 /-100 derece
Poppet valf eksenel eksantrikliği0.07
Dönüş açısı180
Min. dönme açısı45
Maks. dönme açısı200
SönümlemeHer iki uçta elastik sönümleme halkaları/plakaları
Montaj konumuHerhangi
TasarımKremayer ve pinyon
Konum algılamaYaklaşım sensörü ile
Sembol00991265
Çalışma basıncı0.3, 0.8
Çalışma basıncı3, 8
Tekrarlama hassasiyeti0.07
Çalışma şekliÇift etkili
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC1 - Düşük korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-C1-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürISO 14644-1'e göre Sınıf 9
Depolama sıcaklığı-20, 60
Ortam sıcaklığı0, 60
0.6 MPa (6 bar, 87 psi)'da teorik tork3.3
İzin verilen kütle atalet momenti0.0175
Maks. eğilme momenti5
Maks. eksenel yük statik350
Ürün ağırlığı790
Montaj tipiMontaj kiti ile, Geçiş delikli, Dişi dişli
Pnömatik bağlantıM5
Malzemelere ilişkin notRoHS uyumlu
Sızdırmazlık malzemesiNBR, TPE-U(PU)
Gövde malzemesiEloksallı alüminyum
Flanş mili malzemesiDövme alüminyum alaşımı
Pinyon malzemesiTemperlenmiş çelik
Aksesuarlar 52
Festo DRRS-20-180-FH-PA motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| DARF-Q13-20 | Drive shaft adapter · Mounting accessories | |
| GRLA-M5-QS-3-LF-C | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-LF-C | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-3-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-6-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-3-RS-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-RS-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-6-RS-D | One-way flow control valve · Function fittings | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| EAHF-L2-25-P | Profile mounting · Cylinder mountings | |
| EAHF-L2-25-P-S | Profile mounting · Cylinder mountings | |
| ZBH-9-B | Centring sleeve · Mounting accessories | |
| ZBH-12-B | Centring sleeve · Mounting accessories | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| ZBH-7-B | Centring sleeve · Mounting accessories | |
| SDBT-MSB-1L-PU-K-2-LE | Proximity switch · Cylinder sensors for direct mounting | |
| SDBT-MSB-1L-NU-K-2-LE | Proximity switch · Cylinder sensors for direct mounting | |
| SDBT-MSB-1L-ZU-K-2-LE | Proximity switch · Cylinder sensors for direct mounting | |
| SDBT-MSB-1L-PU-K-0.3-M8 | Proximity switch · Cylinder sensors for direct mounting | |
| SDBT-MSB-1L-NU-K-0.3-M8 | Proximity switch · Cylinder sensors for direct mounting | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting | |
| ZBH-7 | Centring sleeve · Mounting accessories | |
| ZBH-12 | Centring sleeve · Mounting accessories | |
| ZBH-9 | Centring sleeve · Mounting accessories | |
| QSM-M5-4 | Push-in fitting · Fittings | |
| QSML-M5-4 | Push-in L-fitting · Fittings | |
| PUN-H-4X0,75-NT | Plastic tubing · Tubes | |
| PUN-H-4X0,75-BL | Plastic tubing · Tubes | |
| PUN-H-4X0,75-SW | Plastic tubing · Tubes | |
| PUN-H-4X0,75-TBL | Plastic tubing · Tubes | |
| VFOE-LE-T-M5-Q4 | One-way flow control valve · Function fittings | |
| SDBT-MSX-1L-PU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12G5-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12G5-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12W5-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12W5-U-5-N-LE3 | Connecting cable · Connecting cables |
