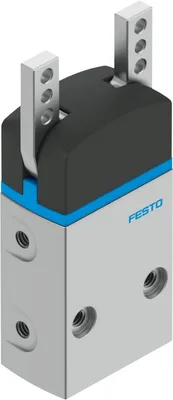

FESTO DHWS-10-A
Açısal tutucu. Geliştirilmiş tutucu çene kılavuzu. Dahili sabit akış kontrolü, uygulamaların %80'inde harici akış kontrolüne gerek bırakmaz. Kanallı kılavuz. Maks. tekrarlama hassasiyeti. Çift ve tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya tutma kuvveti korumalı, normalde kapalı (NC). Dıştan ve içten tutma için uygun. Tahrikler üzerinde geniş adaptasyon seçenekleri
Boyut10
Maks. değiştirme hassasiyeti0.2
Maks. açılma açısı40
Dönel simetrik0.2
Tekrarlama hassasiyeti, tutucu0.04
Tutucu çene sayısı2
Ürün Hakkında
Açısal tutucu. Geliştirilmiş tutucu çene kılavuzu. Dahili sabit akış kontrolü, uygulamaların %80'inde harici akış kontrolüne gerek bırakmaz. Kanallı kılavuz. Maks. tekrarlama hassasiyeti. Çift ve tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya tutma kuvveti korumalı, normalde kapalı (NC). Dıştan ve içten tutma için uygun. Tahrikler üzerinde geniş adaptasyon seçenekleri
FESTO DHWS-10-A
- Orijinal ve sertifikalı FESTO ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut10
Maks. değiştirme hassasiyeti0.2
Maks. açılma açısı40
Dönel simetrik0.2
Tekrarlama hassasiyeti, tutucu0.04
Tutucu çene sayısı2
Montaj konumuHerhangi
Çalışma şekliÇift etkili
Tutucu fonksiyonuBraket
TasarımKol
Konum algılamaHall sensörü ile
Sembol00991894
Çalışma basıncı2, 8
Tutucunun maks. çalışma frekansı4
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi10
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi22
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC1 - Düşük korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B2-L
Li-ion batarya üretimine uygunlukKütlece %5'ten fazla bakır içeren metallerin kullanımı hariç tutulmuştur. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler istisnadır.
Ortam sıcaklığı5, 60
0.6 MPa (6 bar, 87 psi) basınçta toplam tutma torku, açma43
Toplam tutucu torku, kapanma, 0.6 MPa (6 bar, 87 psi)30
Kütle atalet momenti0.03
Tutucu çenede maks. kuvvet Fz statik25
Tutucuda maks. tork Mx statik0.6
Tutucuda maks. tork My statik0.6
Tutucuda maks. tork Mz statik0.6
Ürün ağırlığı40
Montaj tipiŞunlardan biri:, Dişi diş ve merkezleme burcu ile, Geçiş deliği ve merkezleme burcu ile
Pnömatik bağlantıM3
Malzemelere ilişkin notRoHS uyumlu
Koruyucu kapak malzemesiPA
Gövde malzemesiDövme alüminyum alaşımı, Sert anodize
Tutucu çene malzemesiYüksek alaşımlı çelik
Aksesuarlar 42
FESTO DHWS-10-A motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| QSML-M3-3 | Push-in L-fitting · Fittings | |
| SMH-S1-HGW10 | Position sensor · Proximity sensors | |
| QSM-M3-3 | Push-in fitting · Fittings | |
| PUN-H-3X0,5-BL | Plastic tubing · Tubes | |
| PUN-H-3X0,5-NT | Plastic tubing · Tubes | |
| PUN-H-3X0,5-SW | Plastic tubing · Tubes | |
| ZBH-5-B | Centring sleeve · Mounting accessories | |
| CN-M3-PK-2 | Barbed fitting · Barbed fittings | |
| CN-M3-PK-3 | Barbed fitting · Barbed fittings | |
| QSML-M3-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M3-4-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M3-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R | Push-in fitting · Push-in fittings | |
| QSMLL-M3-3-100 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M3-4 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I | Push-in fitting · Push-in fittings | |
| QSML-M3-4 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M3-3 | Push-in L-fitting, long · Push-in fittings | |
| GRLA-M3 | One-way flow control valve · Function fittings | |
| GRLO-M3 | Throttle valve · Function fittings | |
| HAPS-2 | Adapter kit · Mounting accessories | |
| HAPG-SD2-12 | Adapter kit · Mounting accessories | |
| HAPG-34 | Adapter kit · Mounting accessories | |
| HAPG-37-S1 | Adapter kit · Mounting accessories | |
| HAPG-60-S1 | Adapter kit · Mounting accessories | |
| HMVA-DLA18/25 | Actuator adapter kit · Mounting accessories | |
| HMVA-DLA40 | Actuator adapter kit · Mounting accessories | |
| HAPG-70-B | Adapter kit · Mounting accessories | |
| HAPG-71-B | Adapter kit · Mounting accessories | |
| HMSV-54 | Adapter kit · Mounting accessories | |
| HMSV-70 | Adapter kit · Mounting accessories | |
| DHAA-G-Q11-12-B2/B3-10 | Adapter kit · Mounting accessories | |
| DHAA-G-Q11-10-B2/B3-10 | Adapter kit · Mounting accessories | |
| DHAA-G-Q11-8-B2/B3-10 | Adapter kit · Mounting accessories | |
| DHAA-G-R3-12-B20-10 | Adapter kit · Mounting accessories | |
| ZBH-5-M4 | Centring sleeve · Mounting accessories | |
| DHAA-G-G8-10-B20-10 | Adapter kit · Mounting accessories | |
| ZBH-5 | Centring sleeve · Mounting accessories |
