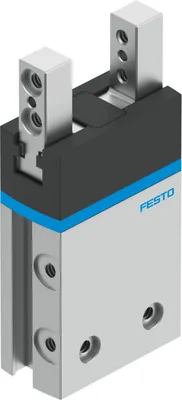

FESTO DHPS-10-A
Paralel tutucu. Tutucu çeneleri için sağlam ve hassas T-kanal kılavuzu. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift ve tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya tutma kuvveti emniyetli, normalde açık (NO) ya da normalde kapalı (NC). Dıştan ve içten tutma için uygun. Tahrikler üzerinde geniş adaptasyon seçenekleri
Boyut10
Tutucu çene başına strok3
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0.5
Maks. tutucu çene boşluğu Sz0.02
Dönel simetrik0.2
Ürün Hakkında
Paralel tutucu. Tutucu çeneleri için sağlam ve hassas T-kanal kılavuzu. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift ve tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya tutma kuvveti emniyetli, normalde açık (NO) ya da normalde kapalı (NC). Dıştan ve içten tutma için uygun. Tahrikler üzerinde geniş adaptasyon seçenekleri
FESTO DHPS-10-A
- Orijinal ve sertifikalı FESTO ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut10
Tutucu çene başına strok3
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0.5
Maks. tutucu çene boşluğu Sz0.02
Dönel simetrik0.2
Tekrarlama hassasiyeti, tutucu0.02
Tutucu çene sayısı2
Montaj konumuHerhangi
Çalışma şekliÇift etkili
Tutucu fonksiyonuParalel
TasarımKol, Zorlamalı pilot kumandalı hareket sırası
KılavuzKaymalı yataklı kılavuz
Konum algılamaYaklaşım sensörü ile
Sembol00991894
Çalışma basıncı0.2, 0.8
Çalışma basıncı2, 8
Çalışma basıncı29, 116
Tutucunun maks. çalışma frekansı4
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi21
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi28
Harici tutucu parmak başına maks. kütle60
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC1 - Düşük korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B2-L
Li-ion batarya üretimine uygunlukKütlece %5'ten fazla bakır içeren metallerin kullanımı hariç tutulmuştur. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler istisnadır.
Ortam sıcaklığı5, 60
Toplam tutma kuvveti, açma, 0.6MPa (6bar, 87 psi)80
Toplam tutma kuvveti, kapanma, 0.6MPa (6bar, 87 psi)70
Tutucu çene başına tutma kuvveti, açılma, 0.6 MPa (6 bar, 87 psi)39
Tutucu çene başına tutma kuvveti, kapanma, 0.6 MPa (6 bar, 87 psi)34.5
Kütle atalet momenti0.079
Tutucu çenede maks. kuvvet Fz statik60
Tutucuda maks. tork Mx statik3
Tutucuda maks. tork My statik3
Tutucuda maks. tork Mz statik3
Kılavuz bileşenleri için yağlama aralığı10
Ürün ağırlığı67
Montaj tipiŞunlardan biri:, Dişi diş ve merkezleme burcu ile, Geçiş deliği ve merkezleme burcu ile
Pnömatik bağlantıM3
Malzemelere ilişkin notRoHS uyumlu
Koruyucu kapak malzemesiProses otomasyonu
Gövde malzemesiSert eloksallı dövme alüminyum alaşımı
Tutucu çene malzemesiYüksek alaşımlı paslanmaz çelik
Aksesuarlar 36
FESTO DHPS-10-A motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| SMT-8G-PS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| QSM-M3-3 | Push-in fitting · Fittings | |
| QSML-M3-3 | Push-in L-fitting · Fittings | |
| SMT-8G-PS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| PUN-H-3X0,5-BL | Plastic tubing · Tubes | |
| PUN-H-3X0,5-NT | Plastic tubing · Tubes | |
| PUN-H-3X0,5-SW | Plastic tubing · Tubes | |
| SMT-8G-NS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-8G-NS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| ZBH-5-B | Centring sleeve · Mounting accessories | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| CN-M3-PK-2 | Barbed fitting · Barbed fittings | |
| CN-M3-PK-3 | Barbed fitting · Barbed fittings | |
| QSML-M3-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M3-4-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M3-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R | Push-in fitting · Push-in fittings | |
| QSMLL-M3-3-100 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M3-4 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I | Push-in fitting · Push-in fittings | |
| QSML-M3-4 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M3-3 | Push-in L-fitting, long · Push-in fittings | |
| SMAT-8M-U-E-0,3-M8D | Position transmitter · Cylinder sensors for direct mounting |
