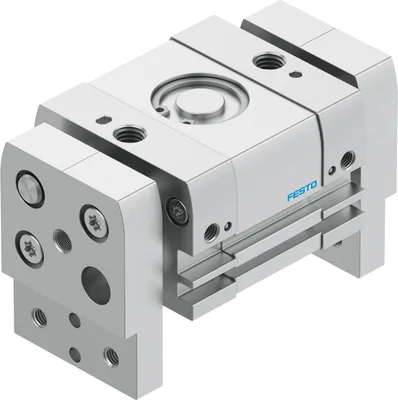

Festo DHPL-16-30-P-A
Paralel tutucu. Kılavuzlu tutucu çene sayesinde yüksek tork dayanımı. Kompakt ve sağlam tasarım. Büyük parçaları tutmak için ideal. Çift etkili pistonlu tahrik. Dıştan ve içten tutma için uygun. Montaj: diş ile doğrudan sabitleme, geçiş delikli. T-yuvası ve C-yuvası için yaklaşım sensörü ile konum algılama için. Azaltılmış malzeme kullanımı sayesinde sürdürülebilir üretim
Boyut16
Toplam strok30
Tutucu çene başına strok15
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0.15
Maks. tutucu çene boşluğu Sz0.072
Ürün Hakkında
Paralel tutucu. Kılavuzlu tutucu çene sayesinde yüksek tork dayanımı. Kompakt ve sağlam tasarım. Büyük parçaları tutmak için ideal. Çift etkili pistonlu tahrik. Dıştan ve içten tutma için uygun. Montaj: diş ile doğrudan sabitleme, geçiş delikli. T-yuvası ve C-yuvası için yaklaşım sensörü ile konum algılama için. Azaltılmış malzeme kullanımı sayesinde sürdürülebilir üretim
Festo DHPL-16-30-P-A
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut16
Toplam strok30
Tutucu çene başına strok15
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0.15
Maks. tutucu çene boşluğu Sz0.072
Dönel simetrik0.2
Tekrarlama hassasiyeti, tutucu0.03
Tutucu çene sayısı2
Tahrik sistemiPnömatik
Montaj konumuHerhangi
Çalışma şekliÇift etkili
SönümlemeHer iki uçta elastik sönümleme halkaları/plakaları
Tutucu fonksiyonuParalel
Tutma kuvveti emniyetiYok
TasarımKremayer ve pinyon
KılavuzKaymalı yataklı kılavuz
Konum algılamaYaklaşım sensörü ile
Sembol00991894
Çalışma basıncı0.15, 0.8
Çalışma basıncı1.5, 8
Çalışma basıncı21.75, 116
Tutucunun maks. çalışma frekansı2
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi53
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi75
Harici tutucu parmak başına maks. kütle93
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC1 - Düşük korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B1/B2-L
Koruma sınıfıIP54
Ortam sıcaklığı-10, 60
Toplam tutma kuvveti, açma, 0.6MPa (6bar, 87 psi)180
Toplam tutma kuvveti, kapanma, 0.6MPa (6bar, 87 psi)130
Tutucu çene başına tutma kuvveti, açılma, 0.6 MPa (6 bar, 87 psi)90
Tutucu çene başına tutma kuvveti, kapanma, 0.6 MPa (6 bar, 87 psi)65
Kütle atalet momenti4.3, 6.6
Tutucu çenede maks. kuvvet Fz statik240
Tutucuda maks. tork Mx statik3.5
Tutucuda maks. tork My statik3.5
Tutucuda maks. tork Mz statik3.5
Bakım aralığıÖmür boyu yağlama
Ürün ağırlığı499
Montaj tipiSeçenekler:, Diş ile doğrudan montaj, Geçiş delikli
Pnömatik bağlantıM5
Malzemelere ilişkin notRoHS uyumlu
Koruyucu kapak malzemesiDövme alüminyum alaşımı, eloksallı
Kapak malzemesiEloksallı dövme alüminyum alaşımı
Uç plaka malzemesiEloksallı dövme alüminyum alaşımı
Gövde malzemesiEloksallı dövme alüminyum alaşımı
Tutucu çene malzemesiEloksallı dövme alüminyum alaşımı
Piston contası malzemesiTPE-U(PU)
Piston kolu malzemesiYüksek alaşımlı paslanmaz çelik
O-ring malzemesiNBR
Vida malzemesiGalvanizli çelik
Kremayer malzemesiYüksek alaşımlı paslanmaz çelik
Dişli çark malzemesiSinterlenmiş bronz
Aksesuarlar 59
Festo DHPL-16-30-P-A motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| QSM-M5-4 | Push-in fitting · Fittings | |
| QSML-M5-4 | Push-in L-fitting · Fittings | |
| PUN-H-4X0,75-NT | Plastic tubing · Tubes | |
| PUN-H-4X0,75-BL | Plastic tubing · Tubes | |
| PUN-H-4X0,75-SW | Plastic tubing · Tubes | |
| PUN-H-4X0,75-TBL | Plastic tubing · Tubes | |
| SDBT-MSX-1L-PU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| SME-10M | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-10M-DS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-10M-DS-24V-E-0,3-L-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SME-10M-ZS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-L-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-0,3-L-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-0,3-Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-5,0-OE-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-10,0-OE-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-0,3-M12-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-0,3-M8D-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| SDBT-MS-20NL-ZN-E-5-LE-EX6 | Proximity sensor · Cylinder sensors for direct mounting | |
| SDBT-MS-20NL-ZN-E-10-LE-EX6 | Proximity sensor · Cylinder sensors for direct mounting | |
| SDAT-MHS-M50-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M80-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M100-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M125-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAT-MHS-M160-1L-SA-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE | Position transmitter · Cylinder sensors for direct mounting | |
| NEBA-M8G3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W3-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M12G5-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12G5-U-5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12W5-U-2.5-N-LE3 | Connecting cable · Connecting cables | |
| NEBA-M12W5-U-5-N-LE3 | Connecting cable · Connecting cables | |
| SMT-10M-PS-24V-E-0,3-L-M12 | Proximity switch · Cylinder sensors for direct mounting | |
| SDBT-MS-20NL-ZN-E-2.5-LE-EX6 | Proximity switch · Cylinder sensors for direct mounting | |
| SDBT-MS-20NL-ZN-E-20-LE-EX6 | Proximity switch · Cylinder sensors for direct mounting |
