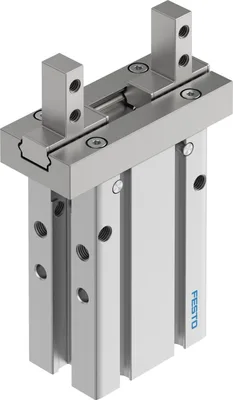

Festo DHPC-L-16-A-NO-S-1
Paralel tutucu. Dayanıklı ve hassas bilyalı kılavuz. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift etkili veya tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya normalde açık (NO) ya da normalde kapalı (NC) tutma kuvveti korumalı. Dıştan ve içten tutma için uygun. Geniş montaj ve bağlantı seçenekleri. Azaltılmış malzeme kullanımı sayesinde sürdürülebilir üretim
Boyut16
Tutucu çene başına strok6
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0
Maks. tutucu çene boşluğu Sz0
Dönel simetrik0.2
Ürün Hakkında
Paralel tutucu. Dayanıklı ve hassas bilyalı kılavuz. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift etkili veya tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya normalde açık (NO) ya da normalde kapalı (NC) tutma kuvveti korumalı. Dıştan ve içten tutma için uygun. Geniş montaj ve bağlantı seçenekleri. Azaltılmış malzeme kullanımı sayesinde sürdürülebilir üretim
Festo DHPC-L-16-A-NO-S-1
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut16
Tutucu çene başına strok6
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0
Maks. tutucu çene boşluğu Sz0
Dönel simetrik0.2
Tekrarlama hassasiyeti, tutucu0.02
Tutucu çene sayısı2
Tahrik sistemiPnömatik
Montaj konumuHerhangi
Çalışma şekliTek etkili, Açık
Tutucu fonksiyonuParalel
Tutma kuvveti emniyetiAçılma sırasında
TasarımYanal bağlantı yönü, Kol, Tutucu parmaklar için yandan montaj yöntemi, Zorunlu pilot kumandalı hareket sırası
KılavuzBilyalı kılavuz
Konum algılamaYaklaşım sensörü ile
Sembol00997349
Çalışma basıncı0.1, 0.8
Çalışma basıncı1, 8
Çalışma basıncı14.5, 116
Tutucunun maks. çalışma frekansı3
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi18
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi17
Harici tutucu parmak başına maks. kütle50
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364-B2-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Ortam sıcaklığı-10, 60
Toplam tutma kuvveti, kapanma, 0.6MPa (6bar, 87 psi)86.8
Tutucu çene başına tutma kuvveti, kapanma, 0.6 MPa (6 bar, 87 psi)43.4
Kütle atalet momenti0.215
Tutucu çenede maks. kuvvet Fz statik84
Tutucuda maks. tork Mx statik0.94
Tutucuda maks. tork My statik0.71
Tutucuda maks. tork Mz statik0.71
Ürün ağırlığı126
Montaj tipiSeçenekler:, Geçiş deliği ile doğrudan montaj, Diş ile doğrudan montaj, Geçiş deliği ve merkezleme pimi ile, Dişi diş ve merkezleme pimi ile
Pnömatik bağlantıM3
Malzemelere ilişkin notRoHS uyumlu
Gövde malzemesiEloksallı alüminyum
Tutucu çene malzemesiYüksek alaşımlı paslanmaz çelik
Aksesuarlar 70
Festo DHPC-L-16-A-NO-S-1 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| PUN-H-4X0,75-NT | Plastic tubing · Tubes | |
| PUN-H-4X0,75-BL | Plastic tubing · Tubes | |
| PUN-H-4X0,75-SW | Plastic tubing · Tubes | |
| PUN-H-4X0,75-TBL | Plastic tubing · Tubes | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| QSM-M3-3 | Push-in fitting · Fittings | |
| QSML-M3-3 | Push-in L-fitting · Fittings | |
| PUN-H-3X0,5-NT | Plastic tubing · Tubes | |
| PUN-H-3X0,5-BL | Plastic tubing · Tubes | |
| PUN-H-3X0,5-SW | Plastic tubing · Tubes | |
| SMT-8G-NS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-8G-NS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| SMT-8G-PS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| SMT-8G-PS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| CN-M3-PK-2 | Barbed fitting · Barbed fittings | |
| CN-M3-PK-3 | Barbed fitting · Barbed fittings | |
| QSML-M3-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M3-4-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M3-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R | Push-in fitting · Push-in fittings | |
| QSMLL-M3-3-100 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M3-4 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I | Push-in fitting · Push-in fittings | |
| QSML-M3-4 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M3-3 | Push-in L-fitting, long · Push-in fittings | |
| SMT-10G-PS-24V-E-2,5Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10G-PS-24V-E-0,3Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-L-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-0,3-L-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-0,3-Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMAT-8M-U-E-0,3-M8D | Position transmitter · Cylinder sensors for direct mounting | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE | Position transmitter · Cylinder sensors for direct mounting | |
| SMT-10G-NS-24V-E-0,3Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10G-NS-24V-E-2,5Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| NEBA-M8G4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| DHAS-DP-B23-16-N | Protective cap · Mounting accessories | |
| DHAS-DP-B23-16-L-N | Protective cap · Mounting accessories | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-L-M12 | Proximity switch · Cylinder sensors for direct mounting | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting |
