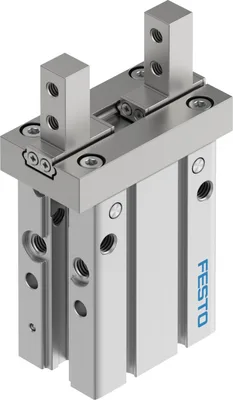

Festo DHPC-20-A-B
Paralel tutucu. Dayanıklı ve hassas bilyalı kılavuz. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift etkili veya tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya normalde açık (NO) ya da normalde kapalı (NC) tutma kuvveti korumalı. Dıştan ve içten tutma için uygun. Geniş montaj ve bağlantı seçenekleri. Azaltılmış malzeme kullanımı sayesinde sürdürülebilir üretim
Boyut20
Tutucu çene başına strok5
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0
Maks. tutucu çene boşluğu Sz0
Dönel simetrik0.2
Ürün Hakkında
Paralel tutucu. Dayanıklı ve hassas bilyalı kılavuz. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift etkili veya tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya normalde açık (NO) ya da normalde kapalı (NC) tutma kuvveti korumalı. Dıştan ve içten tutma için uygun. Geniş montaj ve bağlantı seçenekleri. Azaltılmış malzeme kullanımı sayesinde sürdürülebilir üretim
Festo DHPC-20-A-B
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut20
Tutucu çene başına strok5
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0
Maks. tutucu çene boşluğu Sz0
Dönel simetrik0.2
Tekrarlama hassasiyeti, tutucu0.02
Tutucu çene sayısı2
Tahrik sistemiPnömatik
Montaj konumuHerhangi
Çalışma şekliÇift etkili
Tutucu fonksiyonuParalel
Tutma kuvveti emniyetiYok
TasarımAlttan bağlantı yönü, Kol, Tutucu parmaklar için standart montaj yöntemi, Zorlamalı pilot kumandalı hareket sırası
KılavuzBilyalı kılavuz
Konum algılamaYaklaşım sensörü ile
Sembol00991894
VaryantlarKütlece ana bileşeni bakır, çinko veya nikel olan metallerin kullanımı hariç tutulmuştur. İstisnalar: çelikteki nikel, kimyasal nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik fişleri
Çalışma basıncı0.1, 0.8
Çalışma basıncı1, 8
Çalışma basıncı14.5, 116
Tutucunun maks. çalışma frekansı3
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi62
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi40
Harici tutucu parmak başına maks. kütle110
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364-B2-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Ortam sıcaklığı-10, 60
Toplam tutma kuvveti, açma, 0.6MPa (6bar, 87 psi)192.6
Toplam tutma kuvveti, kapanma, 0.6MPa (6bar, 87 psi)159.5
Tutucu çene başına tutma kuvveti, açılma, 0.6 MPa (6 bar, 87 psi)96.3
Tutucu çene başına tutma kuvveti, kapanma, 0.6 MPa (6 bar, 87 psi)79.8
Kütle atalet momenti0.515
Tutucu çenede maks. kuvvet Fz statik101.3
Tutucuda maks. tork Mx statik1.43
Tutucuda maks. tork My statik1.3
Tutucuda maks. tork Mz statik1.3
Ürün ağırlığı224
Montaj tipiSeçenekler:, Geçiş deliği ile doğrudan montaj, Diş ile doğrudan montaj, Montaj çerçevesine, Geçiş deliği ve merkezleme pimi ile, İç diş ve merkezleme pimi ile
Pnömatik bağlantıM5
Malzemelere ilişkin notRoHS uyumlu
Gövde malzemesiEloksallı alüminyum
Tutucu çene malzemesiYüksek alaşımlı paslanmaz çelik
Aksesuarlar 133
Festo DHPC-20-A-B motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| QSM-M5-4 | Push-in fitting · Fittings | |
| QSML-M5-4 | Push-in L-fitting · Fittings | |
| PUN-H-4X0,75-NT | Plastic tubing · Tubes | |
| PUN-H-4X0,75-BL | Plastic tubing · Tubes | |
| PUN-H-4X0,75-SW | Plastic tubing · Tubes | |
| PUN-H-4X0,75-TBL | Plastic tubing · Tubes | |
| SMT-8G-NS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-8G-NS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| SMT-8G-PS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| SMT-8G-PS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| CK-M5-PK-3 | Quick connector · Quick connectors | |
| CK-M5-PK-4 | Quick connector · Quick connectors | |
| N-M5-PK-3 | Barbed fitting · Barbed fittings | |
| LCK-M5-PK-3 | Elbow quick connector · Quick connectors | |
| TCK-M5-PK-3 | T quick connector · Quick connectors | |
| LCK-M5-PK-4 | Elbow quick connector · Quick connectors | |
| TCK-M5-PK-4 | T quick connector · Quick connectors | |
| N-M5-PK-4 | Barbed fitting · Barbed fittings | |
| CN-M5-PK-3 | Barbed fitting · Barbed fittings | |
| CN-M5-PK-4 | Barbed fitting · Barbed fittings | |
| LCN-M5-PK-3 | Barbed elbow fitting · Barbed fittings | |
| LCN-M5-PK-4 | Barbed elbow fitting · Barbed fittings | |
| TCN-M5-PK-3 | Barbed T-fitting · Barbed fittings | |
| TCN-M5-PK-4 | Barbed T-fitting · Barbed fittings | |
| CN-M5-PK-2 | Barbed fitting · Barbed fittings | |
| LCN-M5-PK-2 | Barbed elbow fitting · Barbed fittings | |
| TCN-M5-PK-2 | Barbed T-fitting · Barbed fittings | |
| LCNH-M5-PK-2 | Barbed elbow fitting · Barbed fittings | |
| LCNH-M5-PK-3 | Barbed elbow fitting · Barbed fittings | |
| LCNH-M5-PK-4 | Barbed elbow fitting · Barbed fittings | |
| QSM-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-5/32-I-U-M | Push-in fitting · Push-in fittings | |
| QSML-M5-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-4-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M5-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-100 | Push-in fitting · Push-in fittings | |
| QSMT-M5-4-100 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-6-100 | Push-in T-fitting · Push-in fittings | |
| QSMLV-M5-3-I | Push-in L-fitting · Push-in fittings | |
| QSMLV-M5-4-I | Push-in L-fitting · Push-in fittings | |
| QSMLLV-M5-3-I | Push-in L-fitting, long · Push-in fittings | |
| QSMLLV-M5-4-I | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-3 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M5-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I-R | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I-R | Push-in fitting · Push-in fittings | |
| QSMLL-M5-3-100 | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-4-100 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M5-2 | Push-in fitting · Push-in fittings | |
| QSML-M5-2 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M5-2 | Push-in L-fitting, long · Push-in fittings | |
| GRLA-M5-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-3-B | One-way flow control valve · Function fittings | |
| GRLA-M5-PK-4-B | One-way flow control valve · Function fittings | |
| QSMK-M5-4 | Push-in fitting, self-sealing · Push-in fittings | |
| QSMK-M5-6 | Push-in fitting, self-sealing · Push-in fittings | |
| QSMKL-M5-4 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QSMKL-M5-6 | Push-in L-fitting,self-sealing · Push-in fittings | |
| QSM-M5-3 | Push-in fitting · Push-in fittings | |
| QSM-M5-6 | Push-in fitting · Push-in fittings | |
| QSM-M5-3-I | Push-in fitting · Push-in fittings | |
| QSM-M5-4-I | Push-in fitting · Push-in fittings | |
| QSM-M5-6-I | Push-in fitting · Push-in fittings | |
| QSML-M5-3 | Push-in L-fitting · Push-in fittings | |
| QSML-M5-6 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M5-4 | Push-in L-fitting, long · Push-in fittings | |
| QSMLL-M5-6 | Push-in L-fitting, long · Push-in fittings | |
| QSMT-M5-3 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-4 | Push-in T-fitting · Push-in fittings | |
| QSMT-M5-6 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-3 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-4 | Push-in T-fitting · Push-in fittings | |
| QSMTL-M5-6 | Push-in T-fitting · Push-in fittings | |
| QSR-M5-4 | Push-in fitting, rotatable · Push-in fittings | |
| QSR-M5-6 | Push-in fitting, rotatable · Push-in fittings | |
| QSRL-M5-4 | Push-in L-fitting, rotatable · Push-in fittings | |
| QSRL-M5-6 | Push-in L-fitting, rotatable · Push-in fittings | |
| GRLA-M5-QS-3-LF-C | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-LF-C | One-way flow control valve · Function fittings | |
| QSM-M5-1/8-I-U-M | Push-in fitting · Push-in fittings | |
| QSM-M5-3/16-I-U-M | Push-in fitting · Push-in fittings | |
| QSLV-M5-6 | Push-in L-fitting · Push-in fittings | |
| QSY-M5-4 | Push-in Y-fitting · Push-in fittings | |
| QSY-M5-6 | Push-in Y-fitting · Push-in fittings | |
| QS-M5-1/4-I-U-M | Push-in fitting · Push-in fittings | |
| GRLA-M5-QS-3-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-4-D | One-way flow control valve · Function fittings | |
| GRLA-M5-QS-6-D | One-way flow control valve · Function fittings | |
| SMT-10G-PS-24V-E-2,5Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10G-PS-24V-E-0,3Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-L-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-0,3-L-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-NS-24V-E-0,3-Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-L-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-ZS-24V-E-2,5-Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMAT-8M-U-E-0,3-M8D | Position transmitter · Cylinder sensors for direct mounting | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE | Position transmitter · Cylinder sensors for direct mounting | |
| SMT-10G-NS-24V-E-0,3Q-M8D | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10G-NS-24V-E-2,5Q-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| NEBA-M8G4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-10M-PS-24V-E-0,3-L-M12 | Proximity switch · Cylinder sensors for direct mounting | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting |
İlgili Ürünler
Detayları Gör
Festo
EHPS-20-A-RA50
MFR #EHPS-20-A-RA50
SKU #YLSVKIIB7IUMKWZ
Detayları Gör
Festo
EHPS-25-A-RA50
MFR #EHPS-25-A-RA50
SKU #YLSI5514PQLLMPL
Detayları Gör
Festo
EHPS-16-A-LK
MFR #EHPS-16-A-LK
SKU #YLS4KFD53DFPLU
Detayları Gör
Festo
EHPS-16-A
MFR #EHPS-16-A
SKU #YLSLJI7DRRWR47
Detayları Gör
Festo
EHPS-20-A-LK
MFR #EHPS-20-A-LK
SKU #YLS97C7E5WSH7I
Detayları Gör
Festo
EHPS-20-A
MFR #EHPS-20-A
SKU #YLSFWV4FODDVHF3
Detayları Gör
Festo
EHPS-25-A-LK
MFR #EHPS-25-A-LK
SKU #YLSMP7QXPLIXDKM
Detayları Gör
Festo
EHPS-25-A
MFR #EHPS-25-A
SKU #YLSGI3939RXWDCJ
Detayları Gör
Festo
DHEF-20-A-RA50
MFR #DHEF-20-A-RA50
SKU #YLSPWAHN16QWJZ
Öne Çıkan Ürünler
Detayları Gör
SMC
MDBB63-100Z
MFR #MDBB63-100Z
SKU #YLSNBPQBGLI90UX
Detayları Gör
SMC
AL30-03-8-A
MFR #AL30-03-8-A
SKU #YLS6GDABZE4BN7A
Detayları Gör
SMC
MGPM25-100Z-XC4
MFR #MGPM25-100Z-XC4
SKU #YLSH71U0VZZBO5I
Detayları Gör
Baldor
VFSWDM3546T-5E
MFR #VFSWDM3546T-5E
SKU #YLSRYYEFOOW6J5E
Detayları Gör
Danfoss Aeroquip LLC
EH22512
MFR #EH22512
SKU #YLSRZ91UGVO64DG
Detayları Gör
SMC
NCDMC150-0600-X155US
MFR #NCDMC150-0600-X155US
SKU #YLS8ICKGSKYC93L
Detayları Gör
SMC
NCDGFN25-0100
MFR #NCDGFN25-0100
SKU #YLST0TDV975HLIN
Detayları Gör
SMC
CDJ2L16-125Z-B
MFR #CDJ2L16-125Z-B
SKU #YLS5V0RW2VJJR1A
Detayları Gör
SMC
AR30-N02E-1Z-B
MFR #AR30-N02E-1Z-B
SKU #YLSYFNHADE6GRKV
Detayları Gör
SMC
CG5EN50SV-150
MFR #CG5EN50SV-150
SKU #YLST11TLVYPVP7H
İlgili Aramalar
Festo DHPC-20-A-B fiyatFesto DHPC-20-A-B teklif alFesto DHPC-20-A-B satın alDHPC-20-A-B fiyatDHPC-20-A-B stok durumuFesto yedek parçaFesto DHPC-20-A-B muadilFesto DHPC-20-A-B teknik özellikler
