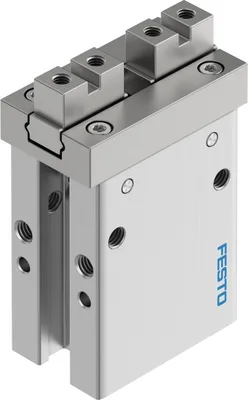

Festo DHPC-10-A-S-2
Paralel tutucu. Dayanıklı ve hassas bilyalı kılavuz. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift etkili veya tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya normalde açık (NO) ya da normalde kapalı (NC) tutma kuvveti korumalı. Dıştan ve içten tutma için uygun. Geniş montaj ve bağlantı seçenekleri. Azaltılmış malzeme kullanımı sayesinde sürdürülebilir üretim
Boyut10
Tutucu çene başına strok2
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0
Maks. tutucu çene boşluğu Sz0
Dönel simetrik0.2
Ürün Hakkında
Paralel tutucu. Dayanıklı ve hassas bilyalı kılavuz. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift etkili veya tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya normalde açık (NO) ya da normalde kapalı (NC) tutma kuvveti korumalı. Dıştan ve içten tutma için uygun. Geniş montaj ve bağlantı seçenekleri. Azaltılmış malzeme kullanımı sayesinde sürdürülebilir üretim
Festo DHPC-10-A-S-2
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut10
Tutucu çene başına strok2
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0
Maks. tutucu çene boşluğu Sz0
Dönel simetrik0.2
Tekrarlama hassasiyeti, tutucu0.02
Tutucu çene sayısı2
Tahrik sistemiPnömatik
Montaj konumuHerhangi
Çalışma şekliÇift etkili
Tutucu fonksiyonuParalel
Tutma kuvveti emniyetiYok
TasarımYandan bağlantı yönü, Tutucu parmaklar için düz montaj yöntemi, Kol, Zorlamalı pilot kumandalı hareket sırası
KılavuzBilyalı kılavuz
Konum algılamaYaklaşım sensörü ile
Sembol00991894
VaryantlarKütlece ana bileşeni bakır, çinko veya nikel olan metallerin kullanımı hariç tutulmuştur. İstisnalar: çelikteki nikel, kimyasal nikel kaplı yüzeyler, baskılı devre kartları, kablolar, elektrik fişleri
Çalışma basıncı0.2, 0.8
Çalışma basıncı2, 8
Çalışma basıncı29, 116
Tutucunun maks. çalışma frekansı3
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi12
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi14
Harici tutucu parmak başına maks. kütle25
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
LABS (PWIS) uygunluğuVDMA24364-B2-L
Li-ion batarya üretimine uygunlukAzaltılmış Cu/Zn/Ni değerleriyle batarya üretimine uygun (F1a)
Ortam sıcaklığı-10, 60
Toplam tutma kuvveti, açma, 0.6MPa (6bar, 87 psi)51.2
Toplam tutma kuvveti, kapanma, 0.6MPa (6bar, 87 psi)43
Tutucu çene başına tutma kuvveti, açılma, 0.6 MPa (6 bar, 87 psi)25.6
Tutucu çene başına tutma kuvveti, kapanma, 0.6 MPa (6 bar, 87 psi)21.5
Kütle atalet momenti0.04
Tutucu çenede maks. kuvvet Fz statik33
Tutucuda maks. tork Mx statik0.18
Tutucuda maks. tork My statik0.28
Tutucuda maks. tork Mz statik0.28
Ürün ağırlığı49
Montaj tipiSeçenekler:, Geçiş deliği ile doğrudan montaj, Diş ile doğrudan montaj, Geçiş deliği ve merkezleme pimi ile, Dişi diş ve merkezleme pimi ile
Pnömatik bağlantıM3
Malzemelere ilişkin notRoHS uyumlu
Gövde malzemesiEloksallı alüminyum
Tutucu çene malzemesiYüksek alaşımlı paslanmaz çelik
Aksesuarlar 52
Festo DHPC-10-A-S-2 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| PUN-H-4X0,75-NT | Plastic tubing · Tubes | |
| PUN-H-4X0,75-BL | Plastic tubing · Tubes | |
| PUN-H-4X0,75-SW | Plastic tubing · Tubes | |
| PUN-H-4X0,75-TBL | Plastic tubing · Tubes | |
| SMT-8M-A-NS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| SMT-8M-A-NS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-2,5-OE | Proximity sensor · Proximity sensors | |
| QSM-M3-3 | Push-in fitting · Fittings | |
| QSML-M3-3 | Push-in L-fitting · Fittings | |
| PUN-H-3X0,5-NT | Plastic tubing · Tubes | |
| PUN-H-3X0,5-BL | Plastic tubing · Tubes | |
| PUN-H-3X0,5-SW | Plastic tubing · Tubes | |
| SMT-8G-NS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-8G-NS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-PU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-0.3-N-M8 | Proximity sensor · Proximity sensors | |
| SDBT-MSX-1L-NU-E-2.5-N-LE | Proximity sensor · Proximity sensors | |
| NEBA-M8G3-U-1-N-M8G3 | Connecting cable · Connecting cables | |
| NEBA-M8G3-U-2.5-N-M8G3 | Connecting cable · Connecting cables | |
| SMT-8G-PS-24V-E-2,5Q-OE | Proximity sensor · Proximity sensors | |
| SMT-8G-PS-24V-E-0,3Q-M8D | Proximity sensor · Proximity sensors | |
| SMT-8M-A-PS-24V-E-0,3-M8D | Proximity sensor · Proximity sensors | |
| CN-M3-PK-2 | Barbed fitting · Barbed fittings | |
| CN-M3-PK-3 | Barbed fitting · Barbed fittings | |
| QSML-M3-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M3-4-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M3-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R | Push-in fitting · Push-in fittings | |
| QSMLL-M3-3-100 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M3-4 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I | Push-in fitting · Push-in fittings | |
| QSML-M3-4 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M3-3 | Push-in L-fitting, long · Push-in fittings | |
| SMAT-8M-U-E-0,3-M8D | Position transmitter · Cylinder sensors for direct mounting | |
| SMT-8M-A | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-5,0-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PS-24V-E-0,3-M12 | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-PO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SDAS-MHS-M40-1L-PNLK-PN-E-0.3-M8 | Position transmitter · Cylinder sensors for direct mounting | |
| SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE | Position transmitter · Cylinder sensors for direct mounting | |
| NEBA-M8G4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8G4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-2.5-N-LE4 | Connecting cable · Connecting cables | |
| NEBA-M8W4-U-5-N-LE4 | Connecting cable · Connecting cables | |
| SMT-8M-A-NO-24V-E-2,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-NO-24V-E-7,5-OE | Proximity sensor · Cylinder sensors for direct mounting | |
| SMT-8M-A-ZS-24V-E-5,0-OE | Proximity switch · Cylinder sensors for direct mounting |
