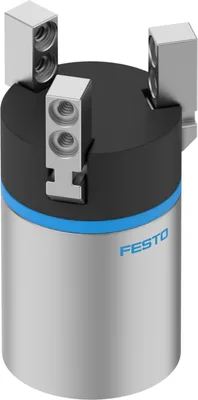

FESTO DHDS-16-A
Üç noktalı tutucu. Tutucu çeneleri için sağlam ve hassas T-kanal kılavuzu. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift ve tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya tutma kuvveti korumalı, normalde kapalı (NC). Dıştan ve içten tutma için uygun. Tahrikler üzerinde geniş adaptasyon seçenekleri. Uzatılmış kullanım ömrü ve kolay onarım sayesinde sürdürülebilir
Boyut16
Tutucu çene başına strok2.5
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0.5
Maks. tutucu çene boşluğu Sz0.02
Dönel simetrik0.2
Ürün Hakkında
Üç noktalı tutucu. Tutucu çeneleri için sağlam ve hassas T-kanal kılavuzu. Yüksek tutma kuvveti ve kompakt boyut. Maks. tekrarlama hassasiyeti. Çift ve tek etkili tutucu olarak kullanılabilir. Tek etkili varyant veya tutma kuvveti korumalı, normalde kapalı (NC). Dıştan ve içten tutma için uygun. Tahrikler üzerinde geniş adaptasyon seçenekleri. Uzatılmış kullanım ömrü ve kolay onarım sayesinde sürdürülebilir
FESTO DHDS-16-A
- Orijinal ve sertifikalı FESTO ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Boyut16
Tutucu çene başına strok2.5
Maks. değiştirme hassasiyeti0.2
Maks. açısal tutucu çene boşluğu ax, ay0.5
Maks. tutucu çene boşluğu Sz0.02
Dönel simetrik0.2
Tekrarlama hassasiyeti, tutucu0.04
Tutucu çene sayısı3
Montaj konumuHerhangi
Çalışma şekliÇift etkili
Tutucu fonksiyonu3 noktalı
TasarımKol, Zorlamalı pilot kumandalı hareket sırası
Konum algılamaHall sensörü ile
Sembol00991894
Toplam tutma kuvveti, açma, 0.6MPa (6bar, 87 psi)120
Toplam tutma kuvveti, kapanma, 0.6MPa (6bar, 87 psi)87
Çalışma basıncı2, 8
Tutucunun maks. çalışma frekansı4
0.6 MPa (6 bar, 87 psi)'da min. açılma süresi26
0.6 MPa (6 bar, 87 psi)'da min. kapanma süresi42
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Korozyon direnci sınıfı CRC1 - Düşük korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B2-L
Li-ion batarya üretimine uygunlukKütlece %5'ten fazla bakır içeren metallerin kullanımı hariç tutulmuştur. Baskılı devre kartları, kablolar, elektrik konnektörleri ve bobinler istisnadır.
Ortam sıcaklığı5, 60
Tutucu çene başına tutma kuvveti, açılma, 0.6 MPa (6 bar, 87 psi)40
Tutucu çene başına tutma kuvveti, kapanma, 0.6 MPa (6 bar, 87 psi)29
Kütle atalet momenti0.136
Tutucu çenede maks. kuvvet Fz statik50
Tutucuda maks. tork Mx statik2
Tutucuda maks. tork My statik2
Tutucuda maks. tork Mz statik2
Kılavuz bileşenleri için yağlama aralığı10
Harici tutucu parmak başına maks. kütle50
Ürün ağırlığı96
Montaj tipiDişi diş ve pim ile
Pnömatik bağlantıM3
Malzemelere ilişkin notRoHS uyumlu
Koruyucu kapak malzemesiPA
Gövde malzemesiSert eloksallı dövme alüminyum alaşımı
Tutucu çene malzemesiYüksek alaşımlı paslanmaz çelik
Aksesuarlar 34
FESTO DHDS-16-A motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| QSM-M3-3 | Push-in fitting · Fittings | |
| QSML-M3-3 | Push-in L-fitting · Fittings | |
| SMH-S1-HGD16 | Position sensor · Proximity sensors | |
| PUN-H-3X0,5-BL | Plastic tubing · Tubes | |
| PUN-H-3X0,5-NT | Plastic tubing · Tubes | |
| PUN-H-3X0,5-SW | Plastic tubing · Tubes | |
| ZBH-5-B | Centring sleeve · Mounting accessories | |
| CN-M3-PK-2 | Barbed fitting · Barbed fittings | |
| CN-M3-PK-3 | Barbed fitting · Barbed fittings | |
| QSML-M3-3-100 | Push-in L-fitting · Push-in fittings | |
| QSML-M3-4-100 | Push-in L-fitting · Push-in fittings | |
| QSM-M3-3-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R-100 | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I-R | Push-in fitting · Push-in fittings | |
| QSMLL-M3-3-100 | Push-in L-fitting, long · Push-in fittings | |
| QSM-M3-4 | Push-in fitting · Push-in fittings | |
| QSM-M3-3-I | Push-in fitting · Push-in fittings | |
| QSM-M3-4-I | Push-in fitting · Push-in fittings | |
| QSML-M3-4 | Push-in L-fitting · Push-in fittings | |
| QSMLL-M3-3 | Push-in L-fitting, long · Push-in fittings | |
| GRLA-M3 | One-way flow control valve · Function fittings | |
| GRLO-M3 | Throttle valve · Function fittings | |
| HAPG-36-S1 | Adapter kit · Mounting accessories | |
| HMVA-DLA18/25 | Actuator adapter kit · Mounting accessories | |
| HMVA-DLA40 | Actuator adapter kit · Mounting accessories | |
| HAPG-71-B | Adapter kit · Mounting accessories | |
| HAPG-72-B | Adapter kit · Mounting accessories | |
| DHAA-G-Q11-16-B4-16 | Adapter kit · Mounting accessories | |
| DHAA-G-R3-12-B19-16 | Adapter kit · Mounting accessories | |
| DHAA-G-R3-16-B19-16 | Adapter kit · Mounting accessories | |
| ZBH-5-M4 | Centring sleeve · Mounting accessories | |
| ZBH-5 | Centring sleeve · Mounting accessories |
