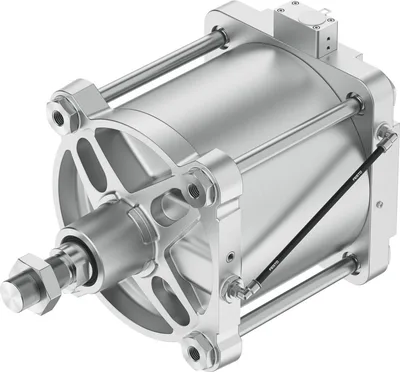

Festo DFPI-320- -
Lineer tahrik. Yatak ve uç kapaklarında ISO 15552'ye uygun montaj arayüzleri. Sağlam bağlantı çubuklu tasarım. Entegre hava beslemesi. İsteğe bağlı entegre yol enkoderi veya tam entegre pozisyoner ile. IP65, IP67, IP69K, NEMA4. AB Patlamadan Korunma Direktifine (ATEX) uygun
Valf aktüatörü boyutu320
Strok40, 990
Piston çapı320 mm
Dayandığı standartISO 15552
SönümlemeYastıklama yok
Montaj konumuHerhangi
Ürün Hakkında
Lineer tahrik. Yatak ve uç kapaklarında ISO 15552'ye uygun montaj arayüzleri. Sağlam bağlantı çubuklu tasarım. Entegre hava beslemesi. İsteğe bağlı entegre yol enkoderi veya tam entegre pozisyoner ile. IP65, IP67, IP69K, NEMA4. AB Patlamadan Korunma Direktifine (ATEX) uygun
Festo DFPI-320- -
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Valf aktüatörü boyutu320
Strok40, 990
Piston çapı320 mm
Dayandığı standartISO 15552
SönümlemeYastıklama yok
Montaj konumuHerhangi
Çalışma şekliÇift etkili
TasarımPiston, Piston kolu, Gergi çubuğu 1, Silindir gövdesi
Konum algılamaEntegre konum enkoderi ile
Sembol00992807
Ölçüm sistemi çalışma prensibiPotansiyometre
Ters kutup korumasıEvet
Çalışma basıncı0.3, 0.8
Çalışma basıncı3, 8
Çalışma basıncı43.5, 116
Nominal çalışma basıncı0.6
Nominal çalışma basıncı6
Analog çıkış4 - 20 mA
DC çalışma gerilimi aralığı9, 30
Önerilen silecek akımı0.1
Maks. silecek akımı, kısa süreli10000
Güç kaynağı2 telli
OnayRCM
KC işaretiKC-EMV
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB Patlamaya Karşı Koruma Direktifine (ATEX) göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
Patlama korumasıBölge 1 (ATEX), Bölge 2 (ATEX), Bölge 21 (ATEX), Bölge 22 (ATEX)
ATEX kategorisi gazII 2G
ATEX kategorisi tozII 2D
Gaz için patlamaya karşı tutuşma koruma tipiEx h IIC T4 Gb
Toz için patlama tutuşma koruma tipiEx h IIIC T120°C Db
Patlama ortam sıcaklığı-20°C <= Ta <= +60°C
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
DIN/IEC 68 Bölüm 2-82'ye göre sürekli darbe dayanımıŞiddet seviyesi 2'ye göre test edilmiştir
LABS (PWIS) uygunluğuVDMA24364 bölge III
Depolama sıcaklığı-20, 80
Bağıl hava nemi%5 - 100, Yoğuşmalı, Yoğuşmasız
Koruma sınıfıIP65, IP67, IP69K, NEMA 4
DIN/IEC 68 Bölüm 2-6'ya göre titreşim dayanımıŞiddet seviyesi 2'ye göre test edilmiştir
Ortam sıcaklığı-20, 80
Son konumlarda darbe enerjisi2.4
0.6 MPa (6 bar, 87 psi) basınçta teorik kuvvet, geri strok46385
0.6 MPa (6 bar, 87 psi)'da teorik kuvvet, ileri strok48255
10 mm başına geri strokta hava tüketimi5.412
10 mm başına ileri stroktaki hava tüketimi5.63
0 mm strok için hareketli kütle16500
10 mm strok başına ek hareketli kütle227
0 mm strok için temel ağırlık57700, 59400
10 mm strok başına ek ağırlık582
Histerezis0.4
Bağımsız doğrusallık±0.05 %
Tekrarlama doğruluğu ± %FS1
Tekrarlama hassasiyeti ± mm0.7
Elektrik bağlantısıKablo konektörü M16x1.5, M12x1, Düz fiş konektörü/vidalı terminal, Düz fiş, Özel aksesuarlarla
Pnömatik bağlantıG3/8, G1/2, Dış çapı 8 mm hortum için, Özel aksesuarlarla
Malzemelere ilişkin notRoHS uyumlu
Uç kapak malzemesiKaplamalı dövme alüminyum alaşımı
Alt kapak malzemesiBasınçlı döküm alüminyum, kaplamalı
Elektrik bağlantısı malzemesiPirinç, nikel kaplı, Yüksek alaşımlı paslanmaz çelik
Piston kolu malzemesiYüksek alaşımlı paslanmaz çelik
Piston mili sıyırıcı malzemesiNBR
Boru malzemesiYüksek alaşımlı paslanmaz çelik
Hortum malzemesiAmbalaj birimi
Vida malzemesiKaplamalı çelik, Yüksek alaşımlı paslanmaz çelik
Statik conta malzemesiNBR
Rakor malzemesiPirinç, nikel kaplı, Yüksek alaşımlı paslanmaz çelik
Gergi çubuğu malzemesiYüksek alaşımlı paslanmaz çelik
Silindir gömleği malzemesiPürüzsüz eloksallı dövme alüminyum alaşımı
Aksesuarlar 25
Festo DFPI-320- - motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| VFOE-LE-T-G38-Q8 | One-way flow control valve · Function fittings | |
| VFOE-LE-T-G38-Q10 | One-way flow control valve · Function fittings | |
| VFOE-LE-T-G12-Q12 | One-way flow control valve · Function fittings | |
| VFOE-LE-T-G38-Q10-P20 | One-way flow control valve · Function fittings | |
| VFOE-LE-T-G12-Q12-P20 | One-way flow control valve · Function fittings | |
| VFOE-LE-T-G38-Q8-F1A | One-way flow control valve · Function fittings | |
| VFOE-LE-T-G38-Q10-F1A | One-way flow control valve · Function fittings | |
| SG-M48X2 | Rod clevis · Piston rod attachments | |
| SGS-M48X2 | Rod eye · Piston rod attachments | |
| ABP-5-S | Slot cover · Mounting accessories | |
| SMBK-8 | Clip · Mounting accessories | |
| SMM-8 | Positioning element · Mounting accessories | |
| CRSMT-8M-PS-24V-K-5,0-OE-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-10,0-OE-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-0,3-M12-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-0,3-M8D-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| DADG-AK-F6-A2 | Adapter kit · Mounting accessories | |
| CMSX-P-S-C-U-F1-S-130-A | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-SE-C-U-F1-D-130-A | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-SE-C-U-F1-D-130-C | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-SE-C-U-F1-S-130-A | Positioner · Cylinder sensors for direct mounting | |
| VTOP- | Valve terminal · Cylinder sensors for direct mounting | |
| CMSH- | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-SE-C-U-F1-D-50-A | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-SE-C-U-F1-D-50-C | Positioner · Cylinder sensors for direct mounting |
