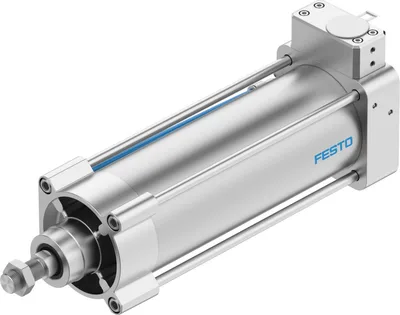

Festo DFPI-100- -ND2P-C1V-NB3P-A
Lineer tahrik. Yatak ve uç kapaklarında ISO 15552'ye uygun montaj arayüzleri. Sağlam bağlantı çubuklu tasarım. Entegre hava beslemesi. İsteğe bağlı entegre yol enkoderi veya tam entegre pozisyoner ile. IP65, IP67, IP69K, NEMA4. AB Patlamadan Korunma Direktifine (ATEX) uygun
Valf aktüatörü boyutu100
Strok40, 990
Piston çapı100 mm
Dayandığı standartISO 15552
SönümlemeYastıklama yok
Montaj konumuHerhangi
Ürün Hakkında
Lineer tahrik. Yatak ve uç kapaklarında ISO 15552'ye uygun montaj arayüzleri. Sağlam bağlantı çubuklu tasarım. Entegre hava beslemesi. İsteğe bağlı entegre yol enkoderi veya tam entegre pozisyoner ile. IP65, IP67, IP69K, NEMA4. AB Patlamadan Korunma Direktifine (ATEX) uygun
Festo DFPI-100- -ND2P-C1V-NB3P-A
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Valf aktüatörü boyutu100
Strok40, 990
Piston çapı100 mm
Dayandığı standartISO 15552
SönümlemeYastıklama yok
Montaj konumuHerhangi
Çalışma şekliÇift etkili
TasarımPiston, Piston kolu, Gergi çubuğu 1, Silindir gövdesi
Konum algılamaEntegre konum enkoderi ile
Sembol00992806
Ölçüm sistemi çalışma prensibiPotansiyometre
Ters kutup korumasıBaşlatma bağlantısı, Çalışma gerilimi için, Ayar değeri için
Çalışma basıncı0.3, 0.8
Çalışma basıncı3, 8
Çalışma basıncı43.5, 116
Nominal çalışma basıncı0.6
Nominal çalışma basıncı6
Nominal çalışma basıncı87
Analog çıkış4 - 20 mA
DC çalışma gerilimi aralığı21.6, 26.4
Maks. akım tüketimi220
Nominal çalışma gerilimi DC24
Ayar değeri girişi4, 20
OnayRCM
KC işaretiKC-EMV
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB Patlamaya Karşı Koruma Direktifine (ATEX) göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
AB dışı patlama koruması sertifikasıEPL Gc (GB)
Patlama korumasıBölge 2 (ATEX), Bölge 2 (UKEX), Bölge 22 (ATEX), Bölge 22 (UKEX)
ATEX kategorisi gazII 3G
ATEX kategorisi tozII 3D
Gaz için patlamaya karşı tutuşma koruma tipiEx ec IIC T4 X Gc
Toz için patlama tutuşma koruma tipiEx tc IIIC T120°C X Dc
Patlama ortam sıcaklığı-5°C <= Ta <= +50°C
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
DIN/IEC 68 Bölüm 2-82'ye göre sürekli darbe dayanımıŞiddet seviyesi 2'ye göre test edilmiştir
LABS (PWIS) uygunluğuVDMA24364 bölge III
Depolama sıcaklığı-5, 50
Ortam sıcaklığı (akışkan)-5, 40
Bağıl hava nemi%5 - 100, Yoğuşmalı
Koruma sınıfıIP65, IP67, IP69K, NEMA 4
DIN/IEC 68 Bölüm 2-6'ya göre titreşim dayanımıŞiddet seviyesi 2'ye göre test edilmiştir
Ortam sıcaklığı-5, 50
0.6 MPa (6 bar, 87 psi) basınçta teorik kuvvet, geri strok4417
0.6 MPa (6 bar, 87 psi)'da teorik kuvvet, ileri strok4712
10 mm başına geri strokta hava tüketimi0.515
10 mm başına ileri stroktaki hava tüketimi0.549
0 mm strok için hareketli kütle1060
10 mm strok başına ek hareketli kütle28
0 mm strok için temel ağırlık5280
10 mm strok başına ek ağırlık90
Analog çıkış doğruluğu1
Ölü bölge boyutu1
Histerezis ± %FS1
Konumlandırma hassasiyeti1.0 %FS
Tekrarlama doğruluğu ± %FS1
Elektrik bağlantısıDüz fiş konnektör/vidalı terminal, Özel aksesuarlarla
Pnömatik bağlantıHortum dış çapı 8 mm için, Hortum dış çapı 10 mm için, Özel aksesuarlarla
Malzemelere ilişkin notRoHS uyumlu
Uç kapak malzemesiKaplamalı dövme alüminyum alaşımı
Alt kapak malzemesiBasınçlı döküm alüminyum, kaplamalı
Piston kolu malzemesiYüksek alaşımlı paslanmaz çelik
Piston mili sıyırıcı malzemesiTPE-U(PU)
Vida malzemesiKaplamalı çelik, Yüksek alaşımlı paslanmaz çelik
Statik conta malzemesiNBR
Gergi çubuğu malzemesiYüksek alaşımlı paslanmaz çelik
Silindir gömleği malzemesiPürüzsüz eloksallı dövme alüminyum alaşımı
Aksesuarlar 47
Festo DFPI-100- -ND2P-C1V-NB3P-A motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| FK-M20X1,5 | Self-aligning rod coupler · Piston rod attachments | |
| SG-M20X1,5 | Rod clevis · Piston rod attachments | |
| SGS-M20X1,5 | Rod eye · Piston rod attachments | |
| CRSG-M20X1,5 | Rod clevis · Stainless-steel piston-rod attachments | |
| KSG-M20X1,5 | Coupling piece · Piston rod attachments | |
| KSZ-M20X1,5 | Coupling piece · Piston rod attachments | |
| ABP-5-S | Slot cover · Mounting accessories | |
| CRZNG-100 | Trunnion flange · Cylinder mountings | |
| HNC-100 | Foot mounting · Cylinder mountings | |
| FNC-100 | Flange mounting · Cylinder mountings | |
| SNC-100 | Swivel flange · Cylinder mountings | |
| SNCB-100 | Swivel flange · Cylinder mountings | |
| SNCS-100 | Swivel flange · Cylinder mountings | |
| SNCL-100 | Swivel flange · Cylinder mountings | |
| ZNCF-100 | Trunnion flange · Cylinder mountings | |
| SNCB-100-R3 | Swivel flange · Cylinder mountings | |
| CRSGS-M20X1,5 | Rod eye · Stainless-steel piston-rod attachments | |
| SMBK-8 | Clip · Mounting accessories | |
| SMBZ-8-32/100 | Mounting · Mounting kits for proximity sensors, other sensors | |
| PEN-8X1,25-SW | Plastic tubing · Tubing | |
| PEN-8X1,25-NT | Plastic tubing · Tubing | |
| SMM-8 | Positioning element · Mounting accessories | |
| PEN-8X1,25-SW-400 | Plastic tubing · Tubing | |
| PEN-8X1,25-BL-400 | Plastic tubing · Tubing | |
| PEN-8X1,25-SI-400 | Plastic tubing · Tubing | |
| PEN-8X1,25-BL | Plastic tubing · Tubing | |
| PEN-8X1,25-SI | Plastic tubing · Tubing | |
| PEN-8X1,25-GN | Plastic tubing · Tubing | |
| PEN-8X1,25-RT | Plastic tubing · Tubing | |
| PEN-8X1,25-GE | Plastic tubing · Tubing | |
| CRSMT-8M-PS-24V-K-5,0-OE-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-10,0-OE-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-0,3-M12-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| CRSMT-8M-PS-24V-K-0,3-M8D-EX2 | Proximity sensor · Cylinder sensors for direct mounting | |
| NHSB-A1-5-BLG5-LE5-PU8-2XBB | Connecting cable · Electrical accessories | |
| NHSB-A1-10-BLG5-LE5-PU8-2XBB | Connecting cable · Electrical accessories | |
| NHSB-A1-15-BLG5-LE5-PU8-2XBB | Connecting cable · Electrical accessories | |
| CRFK-M20X1,5 | Self-aligning rod coupler · Stainless-steel piston-rod attachments | |
| SNCS-100-R3 | Swivel flange · Cylinder mountings | |
| CMSX-P-S-C-U-F1-D-130-A | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-S-C-U-F1-D-130-C | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-S-C-U-F1-S-130-A | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-SE-C-U-F1-D-130-A | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-SE-C-U-F1-D-130-C | Positioner · Cylinder sensors for direct mounting | |
| CMSH-SE-VDE1-D-A-AL-G14-C1M20-HA | Positioner · Cylinder sensors for direct mounting | |
| CMSX-P-SE-C-U-F1-S-130-A | Positioner · Cylinder sensors for direct mounting | |
| VTOP- | Valve terminal · Cylinder sensors for direct mounting |
