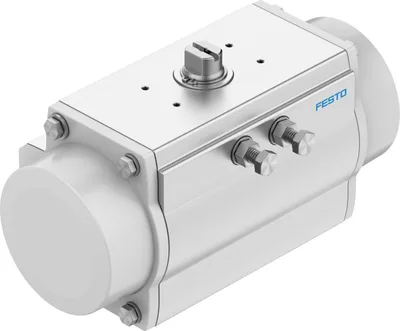

Festo DFPD-E-185-RP-90-RS60-F0710
Çeyrek tur aktüatör. Artırılmış enerji verimliliği için %20'ye kadar daha düşük hava tüketimi. Kompakt ve hafif tasarım. Standart uygulamalar için optimize edilmiştir. Hassas hareket için güvenilir kremayer-pinyon dişli teknolojisi. Esnek montaj seçenekleri ve çeşitli boyutlar mevcuttur. Çeşitli uygulamalar için 8 bar'a kadar çalışma basıncı
Valf aktüatörü boyutu185
Flanş delik düzeniF0710
Dönüş açısı90
0°'de son konum ayar aralığı-5, 5
Mil bağlantı derinliği25
Rakor bağlantısının uyduğu standartISO 5211
Ürün Hakkında
Çeyrek tur aktüatör. Artırılmış enerji verimliliği için %20'ye kadar daha düşük hava tüketimi. Kompakt ve hafif tasarım. Standart uygulamalar için optimize edilmiştir. Hassas hareket için güvenilir kremayer-pinyon dişli teknolojisi. Esnek montaj seçenekleri ve çeşitli boyutlar mevcuttur. Çeşitli uygulamalar için 8 bar'a kadar çalışma basıncı
Festo DFPD-E-185-RP-90-RS60-F0710
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Valf aktüatörü boyutu185
Flanş delik düzeniF0710
Dönüş açısı90
0°'de son konum ayar aralığı-5, 5
Nominal dönme açısında son konum ayar aralığı-5, 5
Mil bağlantı derinliği25
Rakor bağlantısının uyduğu standartISO 5211
SönümlemeYastıklama yok
Montaj konumuHerhangi
Çalışma şekliTek etkili
TasarımKremayer ve pinyon
Kapanma yönüSağa doğru kapanır
Sembol00991266
Valf bağlantısı standarda uygunVDI/VDE 3845 (NAMUR)
Konumlandırıcı ve konum sensörü bağlantı noktası standarda uygundurVDI/VDE 3845 boyut AA 1
VDMA 66413'e göre cihaz tipiGüvenlik cihazı
Güvenlik fonksiyonuGüvenlik fonksiyonu, basınçlı hava kesildiğinde ve yay odasının havası boşaltıldığında aktüatörün belirtilen güvenlik anahtarlama konumuna geçmesinden oluşur. Bu anahtarlama hareketi i
Patlama basıncı24
Çalışma basıncı0.2, 0.8
Çalışma basıncı2, 8
Çalışma basıncı29, 116
Nominal çalışma basıncı0.6
Nominal çalışma basıncı6
Nominal çalışma basıncı87
CE işareti (uygunluk beyanına bakınız)AB Patlamadan Korunma Direktifi'ne (ATEX) uygun
UKCA işareti (uygunluk beyanına bakınız)UK EX yönetmeliklerine uygun
AB dışı patlama koruması sertifikasıEPL Db (GB), EPL Gb (GB)
Patlama korumasıBölge 1 (ATEX), Bölge 1 (UKEX), Bölge 2 (ATEX), Bölge 21 (ATEX), Bölge 21 (UKEX), Bölge 22 (ATEX)
ATEX kategorisi gazII 2G
ATEX kategorisi tozII 2D
Gaz için patlamaya karşı tutuşma koruma tipiEx h IIC T4 Gb X
Toz için patlama tutuşma koruma tipiEx h IIIC T105°C Db X
Patlama ortam sıcaklığı-20°C <= Ta <= +80°C
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notÇiy noktası ortam sıcaklığının ve akışkan sıcaklığının en az 10 °C altında, Yağlı çalışma mümkün (bu durumda her zaman yağlı çalışma gereklidir)
LABS (PWIS) uygunluğuVDMA24364-B1/B2-L
Depolama sıcaklığı-20, 60
Ortam sıcaklığı-20, 80
Nominal çalışma basıncında ve 0° dönüş açısında tork127.6
Nominal çalışma basıncında ve 90° dönme açısında tork73.2
Tork hakkında notAktüatörün çalışma torku, bağlantı flanşı ve kaplinin boyutuna göre ISO 5211'de belirtilen izin verilen maksimum torktan yüksek olmamalıdır.
0° dönüş açısında yay geri dönüş torku77
90° dönme açısında yay geri dönüş torku131.4
0.6 MPa (6 bar, 87 psi) basınçta çevrim başına hava tüketimi 0°-nominal dönme açısı-0°5.5
Ürün ağırlığı7575
Mil bağlantısıT22
Pnömatik bağlantıG1/4
Malzemelere ilişkin notRoHS uyumlu
Kapak malzemesiKaplamalı pres döküm alüminyum
Sızdırmazlık malzemesiNBR
Yay malzemesiYay çeliği
Gövde malzemesiEloksallı alüminyum
Piston malzemesiBasınçlı döküm alüminyum
Yatak malzemesiPOM
Kam malzemesiYüksek alaşımlı paslanmaz çelik
Vida malzemesiYüksek alaşımlı paslanmaz çelik
Mil malzemesiÇelik
