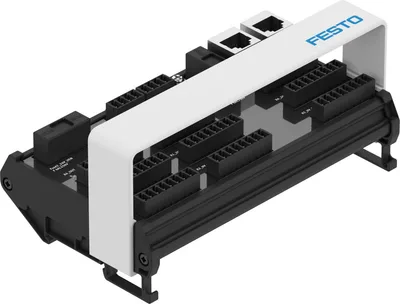

Festo CPX-AP-L-16NDI8NDO-PI
Dijital giriş/çıkış modülü. IP20 sınıfında merkezi olmayan, hafif I/O sistemi. Maksimum performanslı, son derece esnek uzak IO sistemi. Genişletilebilir ve CPX-AP-I ile CPX-AP-A ile kolayca birleştirilerek entegre bir sistem oluşturulabilir. Kesintisiz bağlantı ve gelişmiş teşhis seçeneği, makine kullanılabilirliğini ve verimliliğini artırır. Tercih ettiğiniz kontrolöre kolay entegrasyon: PROFINET, PROFIBUS, EtherCAT®, EtherNet/IP, ModbusTCP, PROFIBUS. 200 Mbaud veri hızında 80 modülü gerçek zamanlı ve esnek şekilde bağlayan güçlü uzak I/O sistemi. Her modül arasında 50 m'ye kadar kablo uzunlukları geniş sistem boyutlarına olanak tanır. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar. Lütfen dikkat: gerekli fiş konnektörleri ayrıca satın alınmalıdır
ProtokolAP
Boyutlar (W x L x H)90 mm x 152 mm x 70 mm
Montaj tipiDIN rayı üzerinden
Ürün ağırlığı200
Ortam sıcaklığı-20, 50
Depolama sıcaklığı-40, 70
Ürün Hakkında
Dijital giriş/çıkış modülü. IP20 sınıfında merkezi olmayan, hafif I/O sistemi. Maksimum performanslı, son derece esnek uzak IO sistemi. Genişletilebilir ve CPX-AP-I ile CPX-AP-A ile kolayca birleştirilerek entegre bir sistem oluşturulabilir. Kesintisiz bağlantı ve gelişmiş teşhis seçeneği, makine kullanılabilirliğini ve verimliliğini artırır. Tercih ettiğiniz kontrolöre kolay entegrasyon: PROFINET, PROFIBUS, EtherCAT®, EtherNet/IP, ModbusTCP, PROFIBUS. 200 Mbaud veri hızında 80 modülü gerçek zamanlı ve esnek şekilde bağlayan güçlü uzak I/O sistemi. Her modül arasında 50 m'ye kadar kablo uzunlukları geniş sistem boyutlarına olanak tanır. Elektromekanik aktüatörler, motorlar, servo sürücüler ve kontrol sistemlerinden oluşan kapsamlı ürün portföyümüze mükemmel uyum sağlar. Lütfen dikkat: gerekli fiş konnektörleri ayrıca satın alınmalıdır
Festo CPX-AP-L-16NDI8NDO-PI
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
ProtokolAP
Boyutlar (W x L x H)90 mm x 152 mm x 70 mm
Montaj tipiDIN rayı üzerinden
Ürün ağırlığı200
Ortam sıcaklığı-20, 50
Depolama sıcaklığı-40, 70
Bağıl hava nemi%5 - 95, Yoğuşmasız
Koruma sınıfıIP20
Korozyon direnci sınıfı CRC0 - Korozyon zorlanması yok
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6 standartlarına göre şiddet seviyesi 1 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi
Kirlilik derecesi2
Aşırı gerilim kategorisiII
Maks. kablo uzunluğu30 m çıkışlar, 30 m girişler, 50 m sistem iletişimi
Maks. kablo uzunluğu notuNominal gerilime göre güç kaynağı
LABS (PWIS) uygunluğuVDMA24364 bölge III
Temiz oda uygunluğu, ISO 14644-14'e göre ölçülmüştürEleman statik olarak monte edilmiş, ISO 14644-1 uyarınca anlamlı değerlendirme mümkün değil
CE işareti (uygunluk beyanına bakınız)AB EMC Direktifine göre, AB RoHS Direktifine uygun
UKCA işareti (uygunluk beyanına bakınız)UK RoHS yönetmeliklerine uygun
KC işaretiKC-EMV
OnayRCM
Malzemelere ilişkin notHalojen içermez
Gövde malzemesiPA66, PVC
LED ile diyagnostikModül başına diagnostik, Yük güç beslemesi, Kanal başına durum
Dahili iletişim üzerinden diyagnostikÇıkış sinyalinde kısa devre/aşırı yük, Sensör beslemesinde kısa devre/aşırı yük, Elektronik/sensörler aşırı gerilim, Yük aşırı gerilim, Elektronik/sensörler düşük gerilim, Yük düşük gerilim
Maks. adres hacmi, girişler2
Maks. adres hacmi, çıkışlar1
Çıkış sayısı8
İletişim arayüzü, işlevSistem iletişimi XF10 IN / XF20 OUT
İletişim arayüzü, bağlantı tipi2x dişi soket
İletişim arayüzü, bağlantı teknolojisiRJ45
İletişim arayüzü, soket düzeni00995789
İletişim arayüzü, pin/damar sayısı8
İletişim arayüzü, protokolAP
İletişim arayüzü, ekranlıEvet
Güç beslemesi, fonksiyonGiriş elektroniği/sensörler ve yük
Güç kaynağı, bağlantı tipiDişi soket
Güç beslemesi, bağlantı sistemiIEC 61984'e göre itme-çekme
Güç beslemesi, bağlantı düzeni00997625
Güç kaynağı, pin/tel sayısı4
Güç aktarımı, fonksiyonÇıkış elektroniği/sensörler ve yük
Güç iletimi, bağlantı tipiDişi soket
Güç iletimi, bağlantı teknolojisiIEC 61984'e göre itme-çekme
Güç aktarımı, fiş düzeni00997625
Güç iletimi, pin/tel sayısı4
Çalışma gerilimi hakkında notSELV/PELV sabit güç kaynakları gerekli, Gerilim düşümüne dikkat edin
Nominal çalışma gerilimi DC24
Yükün nominal DC çalışma gerilimi24
Yükün izin verilen gerilim dalgalanması±25%
Nominal DC çalışma gerilimi, elektronik/sensörler24
Elektronik/sensörler için izin verilen gerilim dalgalanmaları±25%
Maks. güç kaynağı2 x 4 A (harici sigorta gerekli)
Elektronik/sensör için nominal çalışma geriliminde öz akım tüketimiTipik 32 mA
Yük nominal çalışma geriliminde öz akım tüketimiTipik 11 mA
Elektrik kesintisi köprüleme10
Ters kutup korumasıEvet
Elektrik bağlantısı girişi, fonksiyonDijital giriş
Elektrik bağlantısı giriş, bağlantı tipi6x soket
Elektrik bağlantısı giriş, konnektör sistemiIEC 61984'e göre itme-çekme
Giriş elektrik bağlantısı, bağlantı şeması00997626
Elektrik bağlantısı giriş, bağlantı/damar sayısı8
Giriş sayısı16
Girişler için karakteristikIEC 61131-2'ye göre, tip 3
Anahtarlama seviyesiSinyal 0: (PS – 5 V) ile PS arası, Sinyal 1: 0 V ile (PS – 11 V) arası
Girişler için anahtarlama mantığıNPN (negatif anahtarlama), IEC 61131-2 uyarınca 2 telli sensörler, IEC 61131-2 uyarınca 3 telli sensörler
Giriş sıçrama önleme süresi0.1 ms, 3 ms (standart), 10 ms, 20 ms
Girişlerin sigorta koruması (kısa devre)Cam kartuş sigorta
Modül başına girişlerin maks. kaçak akımı4
Kanallar arası giriş elektriksel izolasyonuNo
Girişlerin kanal – dahili iletişim arasında elektriksel izolasyonuNo
Elektrik bağlantısı çıkış, fonksiyonDijital çıkış
Elektrik bağlantısı çıkış, bağlantı tipi3x soket
Çıkış elektrik bağlantısı, konnektör sistemiIEC 61984'e göre itme-çekme
Çıkış elektrik bağlantısı, bağlantı şeması00997626
Çıkış elektrik bağlantısı, bağlantı/damar sayısı8
Çıkış karakteristiğiIEC 61131-2'ye göre, tip 0.5
Çıkışlar için anahtarlama mantığıNPN (negatif anahtarlama)
Omik yükte çıkış gecikmesiSinyal değişimi 0->1: < 200 µs, Sinyal değişimi 1->0: < 200 µs
Modül başına maks. artık akım çıkışları4
Kanallar arası çıkışların galvanik izolasyonuNo
Çıkışların elektriksel izolasyonu, kanal - dahili iletişim arasıEvet
Kanal başına maks. güç beslemesi0.5 A
Aksesuarlar 18
Festo CPX-AP-L-16NDI8NDO-PI motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| NEBC-R3G4-ES-1-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-D8G4-ES-7.5-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-D8G4-ES-10-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-D8G4-ES-0.3-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-D8G4-ES-0.5-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-D8G4-ES-1-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-D8G4-ES-2-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-D8G4-ES-5-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-R3G4-ES-0.3-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-R3G4-ES-0.5-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-R3G4-ES-1-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-R3G4-ES-2-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-R3G4-ES-5-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-R3G4-ES-7.5-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NEBC-R3G4-ES-10-N-S-R3G4-ET | Connecting cable · Connecting cables | |
| NECC-S-L16G-C2-P11 | Assortment of plugs · Electrical accessories | |
| NECC-S-L16G-C1-P11 | Assortment of plugs · Electrical accessories | |
| CPX-AP-A | Remote I/O system · Connection accessories |
