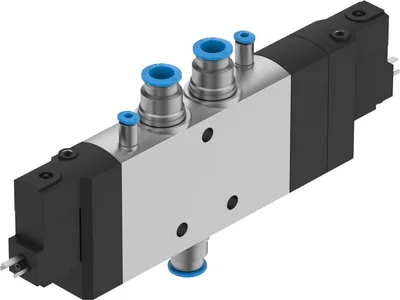

Festo CPE24-M1H-5/3BS-QS-10
Selenoid valf. Üniversal tekli valf. Boyutuna göre yüksek debi
Valf fonksiyonu5/3 yollu, basınçlı
Kumanda tipiElektrikli
Yapı genişliği24
Pnömatik çalışma portuQS-10
Çalışma gerilimi24 V DC
Çalışma basıncı-0.09, 1
Ürün Hakkında
Selenoid valf. Üniversal tekli valf. Boyutuna göre yüksek debi
Festo CPE24-M1H-5/3BS-QS-10
- Orijinal ve sertifikalı Festo ürünü
- Dünya genelinde tedarik ağıyla hızlı temin
- Teknik ekibimizden ürün seçimi ve uyumluluk desteği
- Muadil ve alternatif ürün önerisi
- Talebinize özel fiyat teklifi ve teslim süresi
Teknik Özellikler
Valf fonksiyonu5/3 yollu, basınçlı
Kumanda tipiElektrikli
Yapı genişliği24
Standart nominal debi (DIN 1343'e göre standartlaştırılmış)1250
Pnömatik çalışma portuQS-10
Çalışma gerilimi24 V DC
Çalışma basıncı-0.09, 1
Çalışma basıncı-0.9, 10
TasarımPistonlu sürgülü valf
Sıfırlama tipiMekanik yay
Onayc UL us - Recognised (Yağ)
Denizcilik sınıflandırmasıSertifikaya bakınız
Sertifikayı veren kuruluşDNV-TAA000032X, UL MH19482
Koruma sınıfıIP65, Soketli, IEC 60529'a göre
Nominal boyut11
Egzoz havası fonksiyonuKısılabilir
Sızdırmazlık prensibiYumuşak
Montaj konumuHerhangi
Manuel kumandaAksesuar ile kilitlemeli, Kilitlemesiz
Pilotlama tipiPilot kumandalı
Pilot hava beslemesiHarici
Akış yönüTersinir
Sembol00991031
Valf konum koduEtiket tutucu
BindirmeBindirmeli
Pilot basıncı0.25, 1
Pilot basıncı2.5, 10
Kapanma süresi55
Açma anahtarlama süresi25
Çalışma oranı100%
0 sinyalinde maks. pozitif test darbesi3300
1 sinyalde maks. negatif test darbesi3100
Karakteristik bobin verileri24 V DC: 1.5 W
İzin verilen gerilim dalgalanmaları-15% / +10%
Çalışma ortamıISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Çalışma ve pilot ortamı hakkında notYağlı çalışma mümkündür (bu durumda her zaman yağlı çalışma gerekir)
Titreşim dayanımıFN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 2 ile taşıma uygulama testi
Darbe dayanımıFN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 2 ile şok testi
Korozyon direnci sınıfı CRC2 - Orta korozyon yükü
LABS (PWIS) uygunluğuVDMA24364-B1/B2-L
Ortam sıcaklığı (akışkan)-5, 50
Pilot akışkanISO 8573-1:2010 [7:4:4]'e göre basınçlı hava
Ortam sıcaklığı-5, 50
Elektrik bağlantısıTip C
Montaj tipiGeçme delikli
Pilot egzoz portu 82M5
Pilot egzoz portu 84M5
Pilot hava portu 12M5
Pilot hava portu 14M5
Pnömatik bağlantı, port 1QS-10
Pnömatik bağlantı, port 2QS-10
Pnömatik bağlantı, port 3G3/8
Pnömatik bağlantı, port 4QS-10
Pnömatik bağlantı, port 5G3/8
Malzemelere ilişkin notRoHS uyumlu
Sızdırmazlık malzemesiNBR
Gövde malzemesiBasınçlı döküm alüminyum
Aksesuarlar 106
Festo CPE24-M1H-5/3BS-QS-10 motorla birlikte kullanılabilen, ayrı olarak tedarik edilen orijinal aksesuarlar aşağıda listelenmiştir. Koda tıklayarak aksesuarın sayfasına ve uyumlu diğer motorlara ulaşabilirsiniz.
| Parça no | Açıklama | Uyumlu motor |
|---|---|---|
| IBS-6X10 | Inscription label · General accessories | |
| AHB-MEB | Manual override · General accessories | |
| KMEB-1-24-2.5-LED | Plug socket with cable · Electrical accessories | |
| PUN-H-10X1,5-BL | Plastic tubing · Tubes | |
| PUN-H-10X1,5-SW | Plastic tubing · Tubes | |
| PUN-H-10X1,5-TBL | Plastic tubing · Tubes | |
| PUN-H-10X1,5-TSW | Plastic tubing · Tubes | |
| PUN-H-10X1,5-NT | Plastic tubing · Tubes | |
| UC-3/8 | Silencer · Silencer | |
| PUN-CM-10-SW | Plastic tubing · Tubing | |
| PAN-V0-10X1,25-BL | Plastic tubing · Tubing | |
| MSSD-EB | Plug socket · Electrical accessories | |
| KMEB-1-24-5-LED | Plug socket with cable · Electrical accessories | |
| MEB-LD-12-24DC | Illuminating seal · Electrical accessories | |
| PUN-10X1,5-SI | Plastic tubing · Tubing | |
| PAN-10X1,5-SI | Plastic tubing · Tubing | |
| PUN-10X1,5-BL | Plastic tubing · Tubing | |
| PUN-10X1,5-SW | Plastic tubing · Tubing | |
| PAN-V0-10X1,25-SW | Plastic tubing · Tubing | |
| UC-M5 | Silencer · Silencer | |
| KMEB-2-24-2,5-LED | Plug socket with cable · Electrical accessories | |
| KMEB-2-24-5-LED | Plug socket with cable · Electrical accessories | |
| KMEB-2-24-M12-0,5-LED | Plug socket with cable · Electrical accessories | |
| PUN-10X1,5-RT | Plastic tubing · Tubing | |
| PUN-10X1,5-GE | Plastic tubing · Tubing | |
| PUN-10X1,5-GN | Plastic tubing · Tubing | |
| PLN-10X1,5-NT | Plastic tubing · Tubing | |
| KMEB-1-24-10-LED | Plug socket with cable · Electrical accessories | |
| PLN-10X1,5-SW | Plastic tubing · Tubing | |
| PFAN-10X1,5-NT | Plastic tubing · Tubing | |
| PUN-V0-10X1,5-SW | Plastic tubing · Tubing | |
| PUN-V0-10X1,5-BL | Plastic tubing · Tubing | |
| PUN-V0-10X1,5-GN | Plastic tubing · Tubing | |
| PUN-V0-10X1,5-RT | Plastic tubing · Tubing | |
| PUN-V0-10X1,5-WS | Plastic tubing · Tubing | |
| PUN-V0-10X1,5-GE | Plastic tubing · Tubing | |
| PUN-V0-10X1,5-BR | Plastic tubing · Tubing | |
| PAN-V0-10X1,25-GN | Plastic tubing · Tubing | |
| PAN-V0-10X1,25-RT | Plastic tubing · Tubing | |
| PAN-V0-10X1,25-WS | Plastic tubing · Tubing | |
| PAN-V0-10X1,25-GE | Plastic tubing · Tubing | |
| PUN-10X1,5-SI-300 | Plastic tubing · Tubing | |
| PUN-10X1,5-BL-300 | Plastic tubing · Tubing | |
| UC-M5-50 | Silencer · Silencer | |
| MSSD-EB-M12 | Socket · Electrical accessories | |
| PAN-R-10X1,9-SI | Heavy-duty tubing · Tubing | |
| PEN-10X1,5-SW | Plastic tubing · Tubing | |
| PEN-10X1,5-NT | Plastic tubing · Tubing | |
| PAN-10X1,5-NT | Plastic tubing · Tubing | |
| PEN-10X1,5-SW-300 | Plastic tubing · Tubing | |
| PEN-10X1,5-BL-300 | Plastic tubing · Tubing | |
| PEN-10X1,5-SI-300 | Plastic tubing · Tubing | |
| PEN-10X1,5-BL | Plastic tubing · Tubing | |
| PEN-10X1,5-SI | Plastic tubing · Tubing | |
| PEN-10X1,5-GN | Plastic tubing · Tubing | |
| PEN-10X1,5-RT | Plastic tubing · Tubing | |
| PEN-10X1,5-GE | Plastic tubing · Tubing | |
| PAN-10X1,5-SI-300 | Plastic tubing · Tubing | |
| PAN-10X1,5-BL-300 | Plastic tubing · Tubing | |
| PAN-10X1,5-SW-300 | Plastic tubing · Tubing | |
| PAN-10X1,5-BL | Plastic tubing · Tubing | |
| PAN-10X1,5-SW | Plastic tubing · Tubing | |
| PAN-10X1,5-GN | Plastic tubing · Tubing | |
| PAN-10X1,5-RT | Plastic tubing · Tubing | |
| PAN-10X1,5-GE | Plastic tubing · Tubing | |
| PUN-10X1,5-SW-300 | Plastic tubing · Tubing | |
| PLN-10X1,5-BL | Plastic tubing · Tubing | |
| PLN-10X1,5-SI | Plastic tubing · Tubing | |
| PLN-10X1,5-RT | Plastic tubing · Tubing | |
| PUN-H-10X1,5-SW-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-BL-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-NT-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-SI-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-SI | Plastic tubing · Tubing | |
| PUN-H-10X1,5-RT | Plastic tubing · Tubing | |
| PUN-H-10X1,5-GN | Plastic tubing · Tubing | |
| PUN-H-10X1,5-GE | Plastic tubing · Tubing | |
| PUN-V0-10X2-SW-C | Plastic tubing · Tubing | |
| PUN-V0-10X2-BL-C | Plastic tubing · Tubing | |
| PUN-V0-10X2-GN-C | Plastic tubing · Tubing | |
| PUN-V0-10X2-RT-C | Plastic tubing · Tubing | |
| PUN-V0-10X2-WS-C | Plastic tubing · Tubing | |
| PUN-V0-10X2-GE-C | Plastic tubing · Tubing | |
| PUN-V0-10X2-BR-C | Plastic tubing · Tubing | |
| PAN-MF-10X1,25-SW | Plastic tubing · Tubing | |
| UC-3/8-20 | Silencer · Silencer | |
| NEDY- | Distributor · Electrical accessories | |
| NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-2.5R | Distributor · Electrical accessories | |
| NEDY-L2R1-V1-C1W4L-U-0.3L-M12G4-5R | Distributor · Electrical accessories | |
| PUN-H-10X1,5-TBL-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TSW-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TRT | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TRT-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TGN | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TGN-300 | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TGE | Plastic tubing · Tubing | |
| PUN-H-10X1,5-TGE-300 | Plastic tubing · Tubing | |
| PTFEN-10X1,5-NT | Plastic tubing · Tubing | |
| PTFEN-10X1,5-NT-300 | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-RT | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-BL | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-TBL | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-GN | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-GE | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-SW | Plastic tubing · Tubing | |
| PUN-H-F-10X1,5-NT | Plastic tubing · Tubing |
